Сеть недоступна. Сервер не отвечает. Внешняя система не принимает данные. Каждая из этих ситуаций может возникнуть посреди смены, и вопрос не в том, случится ли это, а в том, что произойдёт с производством, когда случится.
Ответ определяется архитектурой системы, заложенной на стадии проектирования. Одна конфигурация продолжит выпуск с последующей синхронизацией, другая остановит линию через несколько минут. Изменить это после запуска сложнее, чем предусмотреть заранее.
Ключевой вопрос проектирования: какие операции требуют связи в момент выполнения, а какие могут быть выполнены локально с последующей передачей данных. От ответа зависит, останавливает ли отказ связи производство.
- Уровни системы: кто чем управляет
- Путь одного кода через уровни
- Локальный пул кодов
- Расчёт объёма пула
- Что происходит при исчерпании пула
- Буферизация событий
- Матрица отказов
- Восстановление синхронизации
- Исключение повторной выдачи кодов
- Перезапуск оборудования
- Несколько линий на одном сервере
- Журналирование для расследования
- Как проверить автономность на своей линии
- Что фиксировать при выборе системы
- Частые вопросы
- Выводы
Уровни системы: кто чем управляет
Систему маркировки принято описывать через уровни, каждый из которых решает свой круг задач. Разделение помогает понять, отказ какого уровня к чему приводит.
| Уровень | Что делает | Где физически находится |
|---|---|---|
| Оборудование | Наносит код, считывает, отбраковывает по команде | На линии |
| Управление линией | Хранит задание и коды, управляет оборудованием, принимает решения, ведёт журнал | На линии или рядом с ней |
| Управление площадкой | Объединяет линии, хранит задания и рецепты, формирует отчётность | Сервер предприятия |
| Корпоративные системы | Учёт, планирование производства, складские операции | ИТ-инфраструктура предприятия |
| Внешние системы | Получение кодов, передача сведений об обороте | За пределами предприятия |
Важно! Обозначения уровней используются в отраслевой практике, но не являются единым юридическим или техническим стандартом. Разные поставщики могут распределять функции между уровнями по-разному. При выборе системы уточнять нужно не название уровня, а конкретный перечень операций, которые выполняются локально.
Почему разделение важно практически
Чем ниже находится функция, тем меньше она зависит от связи. Операции, выполняемые на уровне линии, продолжаются при отказе всего, что выше. Операции, требующие обращения к верхним уровням в момент выполнения, при отказе связи блокируются.
Основная задача проектирования автономности — опустить критичные операции как можно ниже, чтобы линия могла работать самостоятельно.

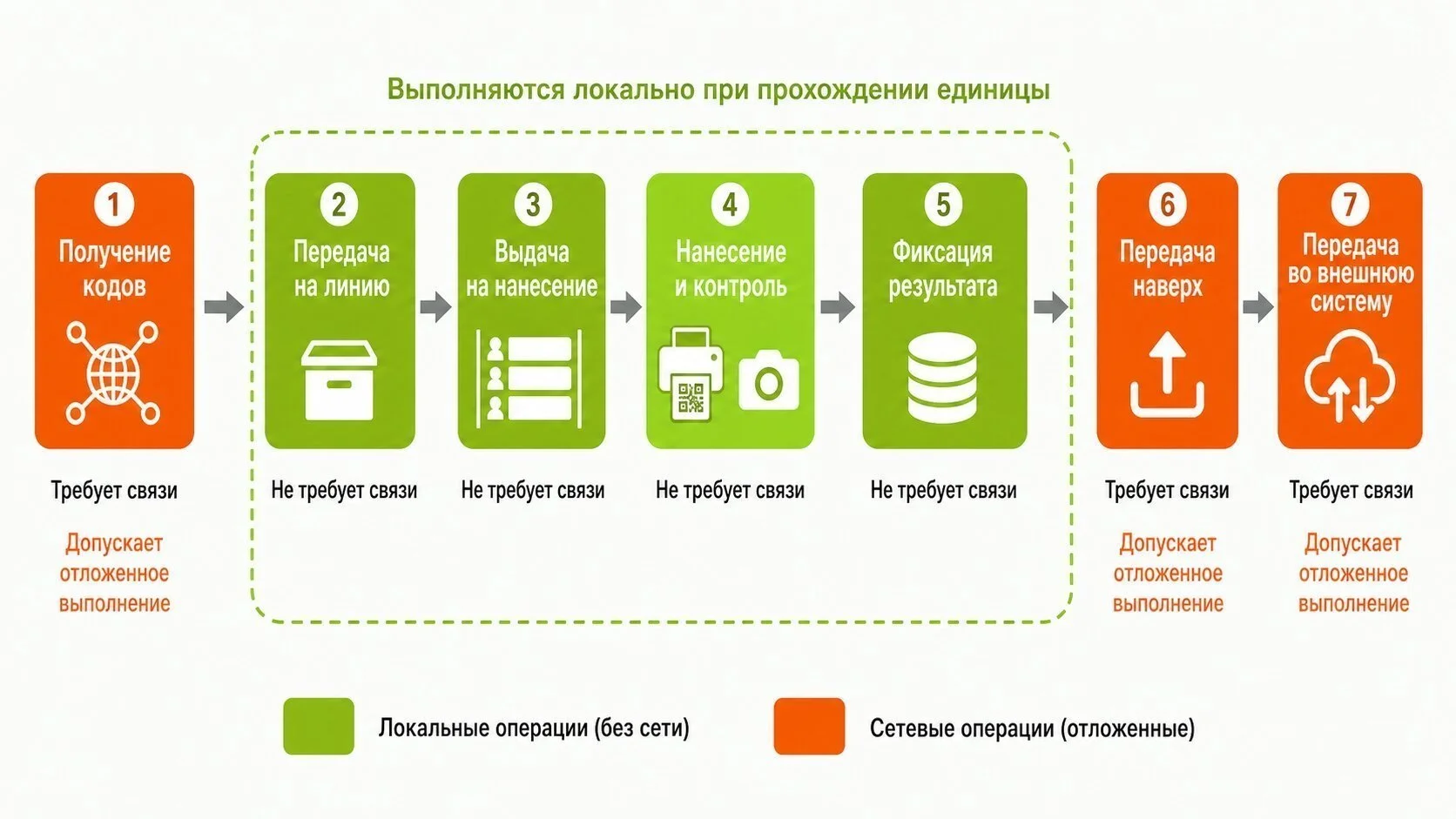

Путь одного кода через уровни
Проследим, где именно возникает зависимость от связи.
Получение кодов. Коды запрашиваются у внешней системы. Требует связи — но может выполняться заранее, а не в момент нанесения.
Передача на линию. Коды поступают на уровень управления линией и сохраняются локально. Требует связи с уровнем площадки в момент передачи.
Выдача кода на нанесение. Код берётся из локального хранилища. Связи не требует, если пул уже загружен.
Нанесение и контроль. Выполняются оборудованием под управлением уровня линии. Связи не требуют.
Фиксация результата. Событие записывается локально. Связи не требует.
Передача сведений наверх. Данные о нанесении уходят на уровень площадки и далее. Требует связи, но может выполняться с задержкой.
Передача во внешнюю систему. Сведения о вводе продукции в оборот. Требует связи, выполняется с задержкой.
Вывод: из семи операций только три требуют связи, и все три допускают отложенное выполнение. Ни одна операция, происходящая в момент прохождения единицы по линии, связи принципиально не требует — при условии, что архитектура построена соответствующим образом.
Локальный пул кодов
Основной механизм автономности. Коды получаются заранее под производственное задание и хранятся на уровне линии. Оборудование берёт их из локального хранилища, а не запрашивает по сети при каждом нанесении.
Почему поштучный запрос неприменим
На производительности в десятки тысяч единиц в час интервал между единицами составляет десятки миллисекунд. Сетевой запрос с ожиданием ответа в этот интервал не укладывается: даже при стабильной сети время отклика превышает доступное окно, а любая задержка приводит к пропуску единицы.
Дополнительно: поштучный запрос делает производство полностью зависимым от доступности внешних систем. Кратковременная недоступность превращается в остановку линии.
Расчёт временного бюджета, из которого следует это ограничение, разобран в материале о высокоскоростной маркировке.
Как работает пул
| Операция | Когда выполняется |
|---|---|
| Загрузка пула | Перед запуском задания либо по достижении порога остатка |
| Выдача кода | При прохождении каждой единицы, локально |
| Пометка использованного | Сразу после выдачи, локально |
| Пополнение | Фоново при снижении остатка ниже порога |
| Обработка неиспользованного остатка | При завершении задания |
Расчёт объёма пула
Объём определяет, как долго линия работает без связи. Расчёт простой.
Время автономной работы, ч = объём пула, ед. / производительность линии, ед./ч
Практический ориентир при определении объёма — не длительность возможного отказа связи, а длительность производственного задания. Пул, покрывающий полное задание, делает линию независимой от связи на всё время его выполнения.
| Что учитывать при расчёте | Почему |
|---|---|
| Плановый объём задания | Основа расчёта |
| Запас на отбраковку | Отбракованные единицы расходуют коды, но не дают продукции |
| Запас на настройку | Первые единицы после запуска и переналадки часто отбраковываются |
| Возможное превышение плана | Если задание может быть увеличено в процессе |
| Порог пополнения | Остаток, при котором инициируется дозагрузка |
| Время загрузки | Пополнение должно успеть завершиться до исчерпания |
Важно! Порог пополнения рассчитывается от времени, необходимого на загрузку новой порции. Если пополнение занимает несколько минут, а порог установлен на объём в одну минуту работы, при высокой скорости пул исчерпается до завершения загрузки.
Что происходит при исчерпании пула
Сценарий, который должен быть определён заранее — иначе поведение системы в критический момент окажется неожиданным.
| Вариант поведения | Последствия |
|---|---|
| Остановка линии | Выпуск прекращается до восстановления связи и пополнения пула |
| Предупреждение с продолжением работы | Оператор получает сигнал заранее и может принять меры |
| Переход на резервный пул | Дополнительный запас, используемый при недоступности основного источника |
| Продолжение без кодов | Недопустимо: продукция выпускается без маркировки |
Практически правильная конфигурация — многоуровневое предупреждение: сигнал при снижении остатка ниже порога, повторный сигнал при критическом остатке, остановка при исчерпании. Это даёт оператору время отреагировать до того, как линия встанет.
Буферизация событий
Обратное направление: данные, которые линия формирует и должна передать наверх, при отсутствии связи накапливаются локально.
| Что буферизуется | Зачем |
|---|---|
| Факты нанесения кодов | Основные данные для передачи в учётную и внешние системы |
| Результаты контроля | Информация о принятых и отбракованных единицах |
| Данные об отбраковке | Судьба кодов удалённых единиц |
| Состав агрегатов | Связь единиц с коробами и паллетами |
| Служебные события | Остановки, переналадки, изменения настроек |
Ёмкость буфера
Определяет, как долго система накапливает данные до переполнения. Расчёт аналогичен расчёту пула: ёмкость в единицах, делённая на производительность, даёт время автономного накопления.
При переполнении возможны два поведения: остановка линии либо потеря старых событий. Второе недопустимо — потерянные данные означают расхождение между выпуском и переданными сведениями.
Практическое требование: ёмкость буфера должна быть не меньше объёма пула кодов. Логика простая: если линия способна проработать на локальном пуле определённое время, буфер должен вместить события за это же время.
Матрица отказов
Основной инструмент оценки архитектуры. Для каждого возможного отказа определяется, что продолжает работать, что накапливается и что останавливается.
| Что отказало | Продолжает работать | Накапливается | Останавливается |
|---|---|---|---|
| Связь с внешней системой | Нанесение, контроль, отбраковка, агрегация | Сведения для передачи вовне | Ничего до исчерпания пула кодов |
| Связь с корпоративной системой | Всё на линии при загруженном задании | Данные о выпуске | Загрузка новых заданий |
| Сервер уровня площадки | Нанесение, контроль, отбраковка при загруженном задании и пуле | События линии | Смена задания, пополнение пула, сводная отчётность |
| Сеть предприятия | Всё на линии локально | Все данные для передачи | Любой обмен с верхними уровнями |
| Управление линией | Ничего | — | Выпуск маркируемой продукции |
| Камера контроля | Нанесение | — | Контроль; выпуск при требовании обязательного контроля |
| Устройство нанесения | Ничего по маркировке | — | Выпуск маркируемой продукции |
| Механизм отбраковки | Нанесение и контроль | — | Автоматическое удаление брака; требуется решение по продолжению |
| Питание участка | Ничего | — | Всё; отдельный вопрос — сохранность состояния |
Ключевое наблюдение из матрицы: отказы верхних уровней при правильной архитектуре не останавливают производство сразу. Останавливают отказы на самой линии — управление линией, устройство нанесения, контроль.
Диагностика отказов на уровне оборудования разобрана в материале о проблемах промышленной маркировки.
Восстановление синхронизации
Связь восстановлена. Накопленные данные нужно передать, состояние — согласовать.
Порядок передачи. События передаются в хронологическом порядке, чтобы верхние уровни получили корректную последовательность. Нарушение порядка может привести к некорректной интерпретации: например, сведения об отбраковке единицы, полученные раньше сведений о её нанесении.
Подтверждение получения. Локальные данные удаляются из буфера только после подтверждения приёма. Без подтверждения возможна потеря событий при повторном сбое во время передачи.
Обработка дублей. Если передача прервалась, часть событий может быть отправлена дважды. Принимающая сторона должна распознавать повторы и не создавать дублирующих записей.
Скорость передачи. Накопленный объём передаётся не мгновенно. При длительном отказе объём может быть значительным, и передача продолжается фоново при работающем производстве.
Важно! Восстановление не должно требовать остановки линии. Если система при синхронизации блокирует выпуск, отказ связи превращается в двойную остановку: сначала при исчерпании пула, затем при восстановлении.

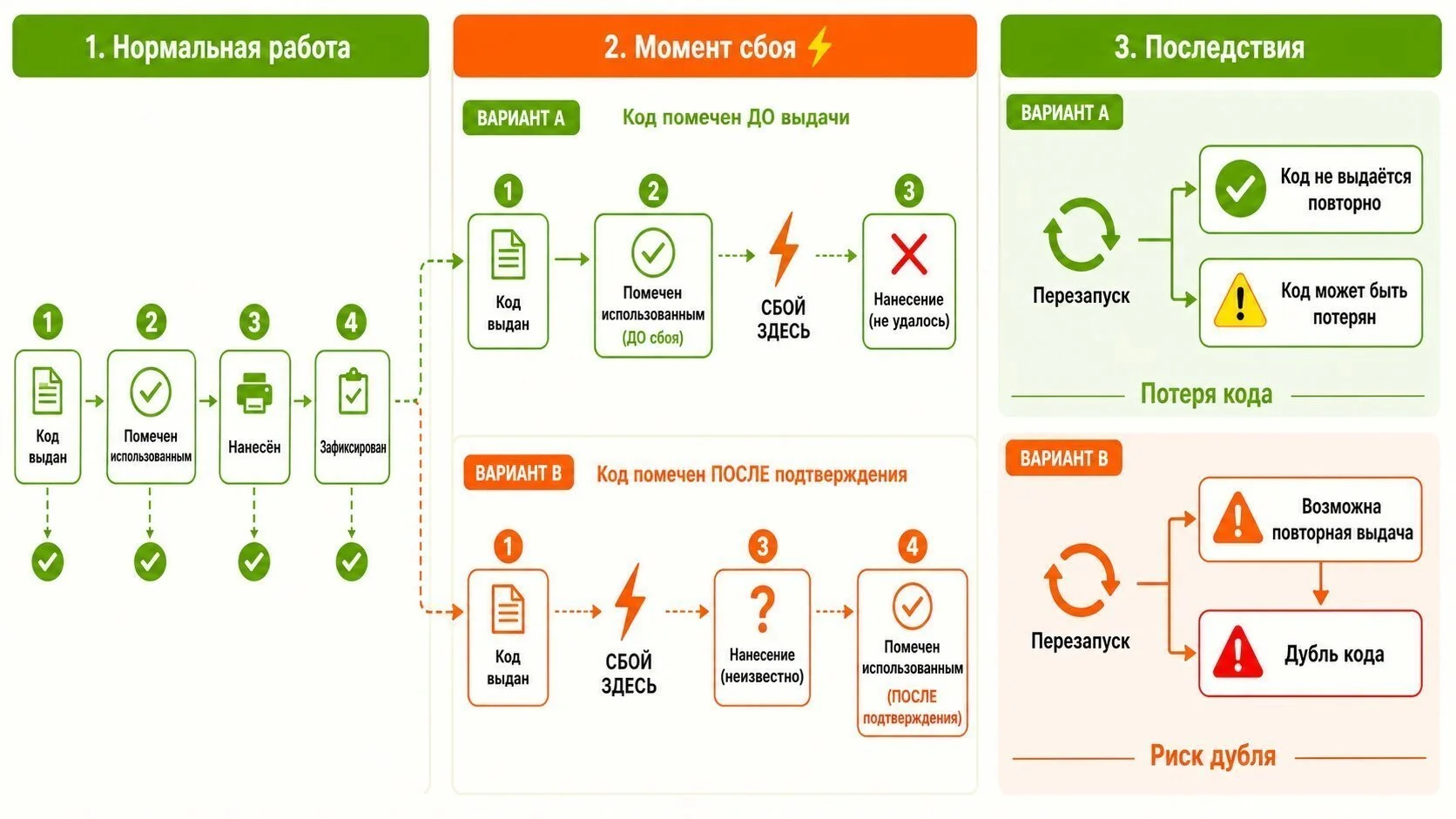

Исключение повторной выдачи кодов
Критичная задача, особенно при перезапуске оборудования. Код, выданный на нанесение, но не зафиксированный как использованный из-за сбоя, при следующем запуске может быть выдан повторно.
Результат — две единицы продукции с одинаковым кодом. Проблема обнаруживается либо системой контроля при повторном появлении кода, либо позже при сверке, либо во внешней системе при попытке ввести в оборот.
| Механизм защиты | Как работает |
|---|---|
| Пометка до выдачи | Код помечается использованным до передачи на нанесение, а не после подтверждения |
| Сохранение состояния | Указатель на текущую позицию в пуле сохраняется в энергонезависимой памяти |
| Проверка при перезапуске | Система определяет, какие коды были выданы до отключения |
| Контроль повторного появления | Камера обнаруживает уже считанный код и формирует отрицательное решение |
| Аннулирование сомнительных | Коды, чья судьба после сбоя неизвестна, помечаются и не используются повторно |
Первый механизм создаёт обратную проблему: коды, помеченные использованными, но фактически не нанесённые из-за сбоя, теряются. Это допустимый компромисс — потеря нескольких кодов предпочтительнее выпуска дублей. Как система контроля обнаруживает повторное появление кода, разобрано в материале о машинном зрении и верификации.
Перезапуск оборудования
Отдельный сценарий, при котором проверяется корректность восстановления состояния.
Вопросы, ответы на которые должны быть известны:
- Сохраняется ли текущее задание. Или требуется выбирать его заново с риском ошибки.
- Сохраняется ли остаток пула. Или коды теряются и требуется новая загрузка.
- Сохраняются ли накопленные события. Или буфер очищается при перезапуске.
- Определяется ли последний выданный код. От этого зависит риск дублей.
- Сохраняется ли состояние незавершённого агрегата. Частично сформированный короб при перезапуске.
- Требуется ли ручное подтверждение. Проверка оператором перед возобновлением работы.
Практическая проверка: отключите питание участка при работающей линии в плановом порядке, затем включите и проследите последовательность восстановления. Это единственный способ узнать фактическое поведение системы до того, как оно проявится при аварии.
Несколько линий на одном сервере
При централизованной архитектуре несколько линий работают с общим сервером уровня площадки. Это упрощает управление и отчётность, но создаёт общую точку отказа.
| Аспект | Централизованная архитектура | Автономные линии |
|---|---|---|
| Отказ сервера | Затрагивает все линии одновременно | Не затрагивает работу линий |
| Управление заданиями | Централизованное, единая точка | По каждой линии отдельно |
| Распределение кодов | Общий источник, риск смешения пулов | Раздельные пулы, риск ниже |
| Отчётность | Сводная по предприятию | Требует объединения данных |
| Обслуживание | Единая система, одна компетенция | Возможна разнородность решений |
| Масштабирование | Добавление линии проще | Каждая линия — отдельный проект |
Правильная конфигурация сочетает преимущества: централизованное управление при автономности каждой линии. Сервер распределяет задания и коды, собирает отчётность, но при его недоступности линии продолжают работать на загруженных пулах.
Риск смешения пулов
Специфическая проблема централизованной архитектуры. Коды, предназначенные для одной линии, могут попасть на другую — при ошибке распределения, при сбое или при неверной привязке задания.
Защита — сверка кода с производственным заданием на уровне контроля. Единица с кодом, не соответствующим текущему заданию линии, отбраковывается независимо от того, откуда этот код взялся.
Объединение нескольких линий в единую систему при модернизации разобрано в материале о модернизации системы маркировки.
Журналирование для расследования
При расхождении данных с фактическим выпуском восстановить картину можно только по журналу. Требования к его составу.
| Что фиксировать | Зачем |
|---|---|
| Загрузка пула кодов | Сколько получено, под какое задание, когда |
| Выдача каждого кода | Основа для сверки с выпуском |
| Результат контроля | Принято или отбраковано, с указанием причины |
| Потеря и восстановление связи | Привязка расхождений к периодам автономной работы |
| Начало и завершение синхронизации | Какие события переданы, какие остались |
| Перезапуски оборудования | Границы периодов, в которых возможна потеря состояния |
| Смена производственного задания | Привязка проблем к переналадке |
| Обработка остатка пула | Судьба неиспользованных кодов при завершении задания |
Глубина хранения должна покрывать период между сверками. Если сверка выполняется ежемесячно, а журнал хранит данные за неделю, разобрать выявленное расхождение невозможно.
Как проверить автономность на своей линии
Проверка выполняется в плановом порядке, а не выясняется во время аварии.
Тест 1. Отключение сети. При работающей линии отключите сетевое соединение маркировочного участка. Зафиксируйте: продолжается ли выпуск, появляются ли предупреждения, через какое время возникают проблемы.
Тест 2. Длительный отказ. Повторите отключение на период, сопоставимый с реальным сценарием — не на минуту, а на существенное время. Проверьте поведение при приближении к исчерпанию пула.
Тест 3. Восстановление. Включите сеть и проследите синхронизацию: сколько времени занимает передача накопленного, останавливается ли линия, все ли события переданы.
Тест 4. Недоступность сервера. Отдельно от сети — остановите сервер уровня площадки. Поведение может отличаться от отказа сети.
Тест 5. Перезапуск участка. Отключите питание при работающей линии, включите и проследите восстановление состояния.
Тест 6. Сверка после тестов. Сопоставьте количество выданных кодов, зафиксированных нанесений и фактически выпущенных единиц за период тестирования. Расхождение указывает на потерю данных при переходных режимах.
Важно! Тестирование проводится на реальной продукции при работающей линии. Проверка на остановленном оборудовании не воспроизводит условия, при которых возникают проблемы: незавершённые операции, коды в процессе выдачи, частично сформированные агрегаты.
Что фиксировать при выборе системы
| Вопрос | Что должно быть в ответе |
|---|---|
| Какие операции требуют связи в момент выполнения | Конкретный перечень, а не общее утверждение об автономности |
| Какой объём пула поддерживается | Максимальное количество кодов, хранимых локально |
| Как происходит пополнение | Автоматически по порогу или вручную оператором |
| Что происходит при исчерпании пула | Конкретное поведение: остановка, предупреждение, резерв |
| Какова ёмкость буфера событий | Количество событий или время накопления |
| Что происходит при переполнении буфера | Остановка или потеря данных — второе неприемлемо |
| Требуется ли остановка при синхронизации | Фоновая передача предпочтительна |
| Как исключается повторная выдача кода | Конкретный механизм, а не заверение |
| Что сохраняется при перезапуске | Задание, пул, буфер, состояние агрегатов |
| Как работают несколько линий | Автономность каждой при отказе общего сервера |
| Какова глубина журнала | Период хранения событий |
| Возможна ли демонстрация | Показ работы при отключённой сети на действующем производстве |
Последний пункт наиболее показателен. Готовность поставщика продемонстрировать работу при отключённой сети отличает проработанную архитектуру от заявлений об автономности. Полный перечень вопросов при выборе системы приведён в материале о том, как выбрать систему маркировки.
Частые вопросы
Насколько реален риск потери связи на производстве?
Практика показывает, что кратковременные отказы сети происходят регулярно на любом предприятии: работы на сетевой инфраструктуре, перезагрузка оборудования, обновления, проблемы у провайдера при обмене с внешними системами. Вопрос не в вероятности, а в том, приводит ли типичный кратковременный отказ к остановке производства. Если да — архитектура требует пересмотра независимо от статистики отказов.
Можно ли сделать пул на всю смену?
Технически ограничений обычно нет — вопрос в объёме локального хранилища и в организации получения кодов заранее. Практическое ограничение другое: чем больше пул, тем больше кодов оказывается выдано под задание, которое может быть изменено или отменено. Это требует отработанной процедуры обработки неиспользованного остатка. Оптимальный объём — покрытие планового задания с разумным запасом, а не максимально возможный.
Что делать с неиспользованными кодами при завершении задания?
Порядок должен быть определён при проектировании. Возможные варианты: сохранение для следующего запуска той же позиции, возврат в общий пул, аннулирование. Выбор зависит от принятой схемы работы с кодами и от требований конкретной товарной группы. Отсутствие определённого порядка приводит к накоплению расхождения между количеством полученных кодов и количеством выпущенной продукции, которое обнаруживается при сверке через несколько месяцев.
Как понять, что при отказе связи были потеряны данные?
Сверкой трёх величин за период: количество выданных кодов, количество зафиксированных нанесений, количество фактически выпущенных единиц. Разница должна полностью объясняться отбраковкой, настройкой и остатком пула. Необъяснённое расхождение, привязанное по времени к периоду отказа связи, указывает на потерю событий. Регулярная сверка позволяет обнаружить проблему до того, как она накопится.
Нужно ли дублировать сервер уровня площадки?
Зависит от того, насколько автономны линии. При корректной архитектуре отказ сервера не останавливает выпуск — линии работают на загруженных заданиях и пулах, накапливая события. В этом случае дублирование не критично, важнее время восстановления. Если же линии зависят от сервера в момент выполнения операций, дублирование становится необходимостью — но правильнее устранить саму зависимость.
Выводы
Автономность линии маркировки определяется тем, какие операции требуют связи в момент выполнения. При правильной архитектуре ни одна операция, происходящая при прохождении единицы по линии, связи не требует: код берётся из локального пула, контроль выполняется на месте, событие записывается локально.
Связь нужна для двух вещей: загрузки кодов и заданий заранее и передачи накопленных данных с задержкой. Обе операции допускают отложенное выполнение, поэтому отказ верхних уровней не должен останавливать производство.
Практические параметры, которые определяют время автономной работы: объём локального пула кодов и ёмкость буфера событий. Оба рассчитываются от производительности линии и должны покрывать длительность производственного задания.
Отдельного внимания требует восстановление после сбоя: корректный порядок передачи накопленных событий, исключение повторной выдачи кодов и сохранение состояния при перезапуске оборудования. Эти сценарии проверяются плановым тестированием на работающей линии, а не выясняются во время аварии.
Укажите параметры производства: количество линий и их производительность, режим работы, существующие информационные системы, требования к отчётности, условия работы сетевой инфраструктуры. Подготовим оценку архитектуры с учётом требований к автономности и восстановлению после сбоев.
