Гибкая упаковка отличается от жёсткой одним принципиальным свойством: её форма не фиксирована. Плёнка натягивается, провисает, деформируется при контакте, меняет геометрию при формировании пакета и при термоусадке.
Из этого следует основная развилка проектирования: наносить код на плоское движущееся полотно до того, как из него будет сформирована упаковка, или на готовый пакет с уже нестабильной поверхностью. Два подхода требуют разной конструкции участка, разной синхронизации и разного способа контроля.
Основной принцип: печать на полотне даёт стабильную плоскую поверхность и высокое качество кода, но требует точной привязки к шагу формирования упаковки. Печать на готовом пакете проще в синхронизации, но сложнее по стабильности поверхности.
- Две схемы нанесения
- Печать на полотне
- Привязка к шагу формирования упаковки
- Регистрационные метки
- Натяжение и его влияние на код
- Печать на готовой упаковке
- Деформация поверхности
- Материалы гибкой упаковки
- Типы упаковки и точки нанесения
- Термоусадка и вторичная упаковка
- Применимость технологий нанесения
- Контроль на подвижном полотне
- Характерные дефекты и причины
- Отбраковка при печати на полотне
- Что проверить при выборе схемы
- Частые вопросы
- Выводы
Две схемы нанесения
| Параметр | Печать на полотне | Печать на готовой упаковке |
|---|---|---|
| Поверхность в момент нанесения | Плоская, натянутая, стабильная | Объёмная, возможна деформация и провисание |
| Расстояние до печатающего узла | Постоянное при стабильном натяжении | Переменное, зависит от наполнения и формы |
| Синхронизация | Сложная: код должен попасть в нужную зону будущего пакета | Простая: датчик по продукту |
| Достижимое качество кода | Выше за счёт стабильности | Ниже, зависит от стабильности формы |
| Риск попадания на шов или сгиб | Высокий при сбое привязки | Отсутствует, точка выбирается визуально |
| Отбраковка | Сложная: дефект обнаружен на полотне, отбраковывать нужно готовый пакет | Стандартная: удаление единицы из потока |
| Место в линии | На участке размотки, до упаковочной машины | После упаковочной машины |
| Влияние на такт | Не входит в критический контур упаковки | Входит, добавляет операцию в поток |
Выбор схемы определяется в первую очередь производительностью и требованиями к качеству кода. На высокоскоростной линии печать на полотне выигрывает по стабильности, но требует решения вопроса отбраковки. Общий расчёт бюджета времени для участка разобран в материале о высокоскоростной маркировке.

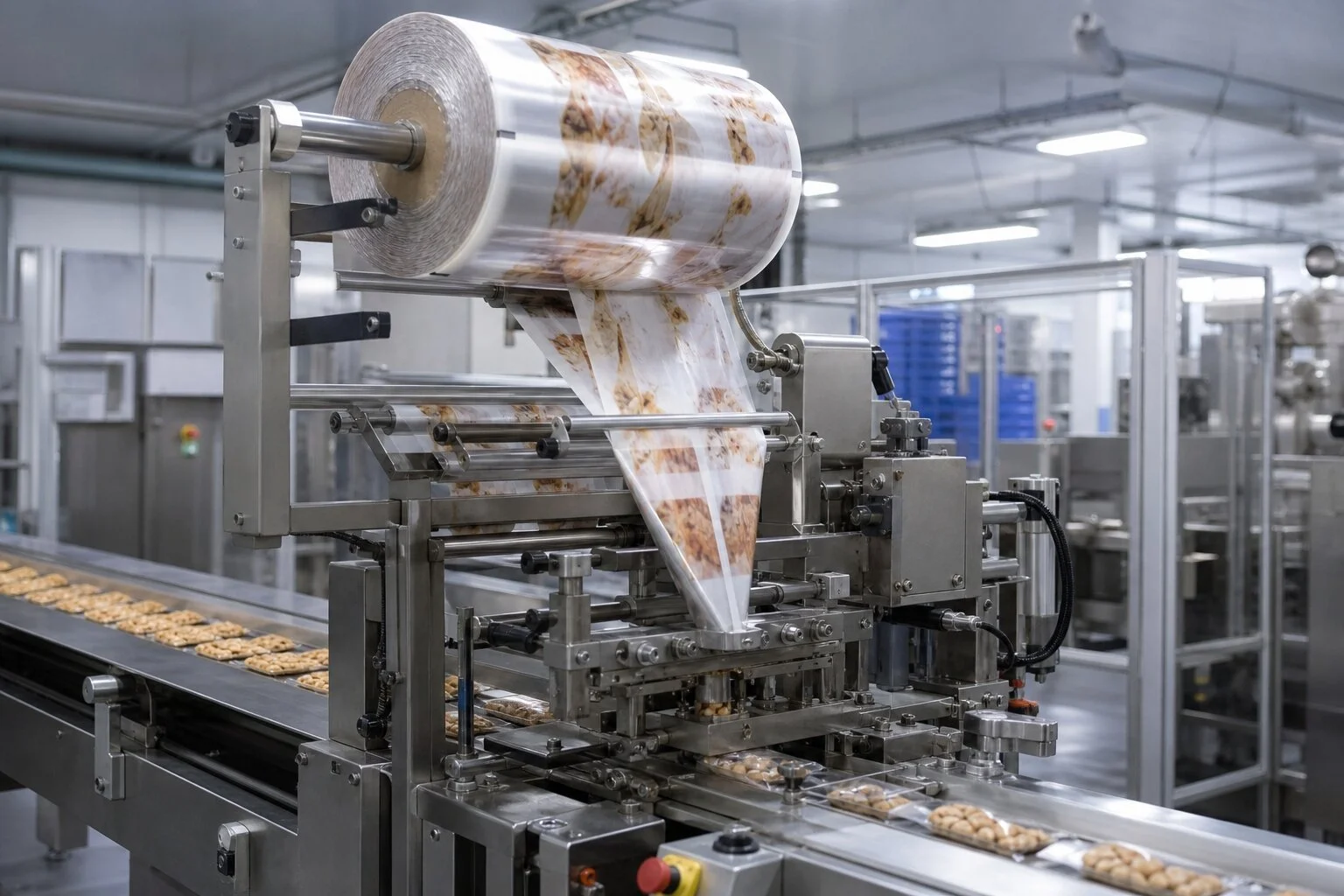

Печать на полотне
Код наносится на плёнку до того, как упаковочная машина сформирует из неё пакет. Печатающий узел устанавливается на участке подачи полотна.
Что даёт эта схема
- Плоская натянутая поверхность. Расстояние до печатающего узла постоянно, качество нанесения стабильно.
- Отсутствие продукта в упаковке. Нет ограничений по контакту чернил с содержимым в момент нанесения.
- Узел вне критического контура. Печать не добавляет операцию в такт упаковочной машины.
- Возможность нанесения на внутреннюю сторону. При прозрачной плёнке код защищён от истирания.
- Компактность. Печатающий узел на участке размотки не требует места в основном потоке.
Что усложняется
- Привязка к шагу. Код должен оказаться в нужном месте будущего пакета.
- Отбраковка. Дефект выявлен на полотне, но удалять нужно готовую упаковку.
- Учёт потерь. Плёнка с нанесёнными кодами, ушедшая в отходы при настройке или обрыве, содержит выданные коды.
- Смена рулона. Остаток полотна с нанесёнными кодами требует обработки.
Важно! Схема принципиально сходна с предсериализацией: код наносится на элемент упаковки до подачи в основной процесс. Отсюда те же организационные задачи — учёт носителей кода и связь кода с готовой единицей. Подробный разбор этих вопросов приведён в материале о предсериализации и маркировке жёсткой упаковки.
Привязка к шагу формирования упаковки
Основная техническая задача этой схемы. Упаковочная машина отрезает от полотна участки определённой длины и формирует из них пакеты. Код должен попасть в зону, которая после формирования окажется на видимой плоской поверхности, а не на шве, сгибе или под сваркой.
| Что нужно знать | Зачем |
|---|---|
| Шаг формирования | Длина участка полотна на одну упаковку |
| Положение швов | Зоны, где код окажется под сваркой или на сгибе |
| Допустимая зона нанесения | Участок, остающийся плоским и видимым после формирования |
| Стабильность шага | Накопление отклонений приводит к постепенному смещению кода |
| Скорость полотна | Определяет момент нанесения относительно сигнала синхронизации |
Накопление отклонения
Специфическая проблема схемы. Если фактический шаг формирования немного отличается от расчётного, отклонение накапливается: первые упаковки получают код в нужном месте, через несколько десятков он смещается, через сотню оказывается на шве.
Причины: проскальзывание полотна, изменение натяжения, растяжение материала, погрешность привода упаковочной машины.
Решение — периодическая коррекция по регистрационным меткам, а не расчёт по номинальному шагу.
Регистрационные метки
Метки на полотне позволяют системе определить фактическое положение и синхронизировать нанесение независимо от накопленного отклонения.
| Тип привязки | Как работает | Когда применим |
|---|---|---|
| По регистрационной метке | Датчик считывает метку, нанесённую типографским способом, и от неё отсчитывается положение | Полотно с печатью, где метка предусмотрена макетом |
| По элементу дизайна | Датчик распознаёт характерный контрастный элемент рисунка | Полотно с печатью без специальной метки |
| По сигналу упаковочной машины | Синхронизация с приводом машины, формирующей пакет | Прозрачное или однотонное полотно без печати |
| По энкодеру полотна | Отсчёт фактического перемещения материала | Дополнение к любому из способов, компенсирует проскальзывание |
Важно! Для однотонного или прозрачного полотна без печати привязка по метке невозможна — метки просто нет. В этом случае синхронизация выполняется только по упаковочной машине, и точность зависит от того, насколько стабилен её привод. Это вопрос, который нужно решить до выбора схемы.
Натяжение и его влияние на код
Плёнка под натяжением растянута. После формирования упаковки натяжение снимается, и материал частично возвращается к исходным размерам. Код, нанесённый на растянутое полотно, соответственно меняет геометрию.
| Ситуация | Что происходит с кодом |
|---|---|
| Стабильное натяжение | Систематическое изменение размера, компенсируется настройкой |
| Изменение натяжения в процессе | Код меняет пропорции от единицы к единице, компенсация невозможна |
| Разное натяжение по ширине полотна | Код перекошен, геометрия нарушена |
| Снятие натяжения после формирования | Код сжимается относительно нанесённого размера |
| Растяжение при наполнении пакета | Код растягивается на готовой упаковке |
Практическое следствие: оценивать качество кода нужно на готовой упаковке, а не на полотне сразу после нанесения. Код, идеальный на полотне, после формирования и наполнения может выйти за допустимые геометрические отклонения. Как искажения геометрии влияют на читаемость, разобрано в материале о том, почему Data Matrix не читается.
Печать на готовой упаковке
Код наносится на сформированный и наполненный пакет. Схема проще по синхронизации, но требует решения вопроса стабильности поверхности.
Что даёт эта схема
- Простая синхронизация. Стандартный датчик присутствия по продукту.
- Точка нанесения выбирается визуально. Нет риска попадания на шов.
- Стандартная отбраковка. Дефектная единица удаляется из потока обычным механизмом.
- Прямая связь кода с продукцией. Нет вопроса о том, какой код на какой упаковке.
- Нанесение переменных данных. Дата и партия известны в момент нанесения.
Что усложняется
- Нестабильная поверхность. Провисание, деформация, изменение формы при движении.
- Переменное расстояние. Зависит от степени наполнения и жёсткости упаковки.
- Узел в критическом контуре. Операция входит в такт линии.
- Требования к стабилизации. Обычно нужна механика, фиксирующая упаковку в момент нанесения.
Деформация поверхности
Основное препятствие для печати на готовой упаковке. Поверхность гибкого пакета не является плоскостью с фиксированным положением.
| Источник деформации | Как проявляется |
|---|---|
| Степень наполнения | Недонаполненный пакет проседает, переполненный вздувается |
| Свойства продукта | Сыпучий продукт перераспределяется при движении, жидкий перетекает |
| Остаточный воздух | Вздутие в одних местах, провисание в других |
| Складки от формирования | Локальные неровности в зоне швов и сгибов |
| Контакт с направляющими | Пакет прижимается и меняет форму при прохождении |
| Собственный вес | Провисание нижней части при вертикальном положении |

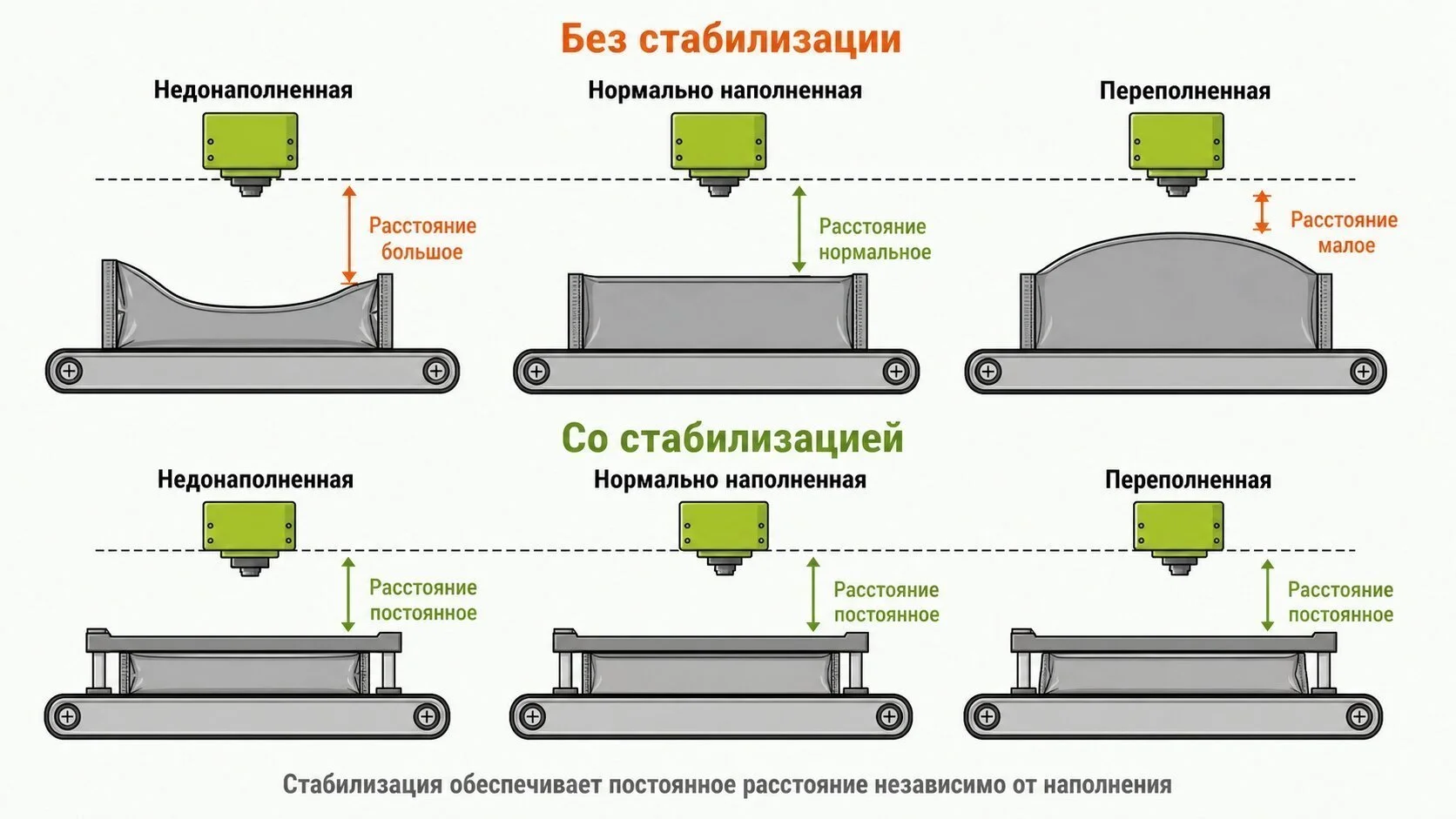

Механическая стабилизация
Практическое решение — фиксация упаковки в момент нанесения. Варианты: прижимные ролики, разглаживающие планки, прижим сверху, транспортёр с вакуумным удержанием, ограничивающие направляющие с обеих сторон.
Стабилизация решает две задачи одновременно: обеспечивает постоянное расстояние до печатающего узла и создаёт плоский участок для нанесения без складок.
Практическое замечание: необходимость механической стабилизации регулярно упускают при оценке проекта. Она требует места в линии, дополнительных узлов и настройки под каждый формат упаковки. Для гибкой упаковки это не опция, а условие работоспособности прямого нанесения.
Материалы гибкой упаковки
| Материал | Особенности для нанесения | Что учитывать |
|---|---|---|
| Полипропилен | Непористая поверхность, низкая поверхностная энергия | Требует подбора чернил, возможна необходимость активации поверхности |
| Полиэтилен | То же, плюс большая эластичность | Деформация при нанесении, растяжение кода |
| Ламинат многослойный | Свойства определяются верхним слоем | Риск нарушения барьерных свойств при лазерном нанесении |
| Металлизированная плёнка | Отражающая поверхность | Блики при контроле, тонкий металлизированный слой |
| Прозрачная плёнка | Нет контрастного фона | Требуется печатный слой или подложка для контраста |
| Бумага с покрытием | Свойства зависят от покрытия | Впитывание меняется от типа покрытия |
| Картон | Пористый, хорошо принимает нанесение | Растекание чернил, контроль объёма капли |
| Комбинированные материалы | Разные свойства на разных участках | Точка нанесения должна попадать на однородный участок |
Для всех непористых материалов ключевой вопрос — адгезия нанесения. Подбор выполняется испытанием на образцах конкретного поставщика: два формально одинаковых материала могут вести себя по-разному из-за различий в обработке поверхности.
Типы упаковки и точки нанесения
| Тип | Характер поверхности | Возможные точки нанесения |
|---|---|---|
| Flow-pack | Продольный шов сзади, поперечные швы по краям | Плоская зона на лицевой стороне между швами; на полотне до формирования |
| Подушка | Объёмная, поверхность выпуклая | Центральная зона лицевой стороны, требует стабилизации |
| Дой-пак | Плоские боковые стенки, донная складка | Боковая стенка, зона выше донной складки |
| Саше | Плоская, малая площадь | Ограниченная зона, часто требуется уменьшенный код |
| Стик | Узкая, продольный шов | Узкая полоса, ограничение по ширине кода |
| Картонная пачка | Жёсткая плоская | Любая грань, стабильность высокая |
| Пакет с застёжкой | Плоская, с утолщением в зоне застёжки | Основная плоскость ниже застёжки |
| Термоформованная упаковка с плёночной крышкой | Плоская крышечная плёнка | Крышечная плёнка, до или после запайки |
Отдельного внимания требуют форматы с малой площадью — саше и стики. Ограниченная зона вынуждает уменьшать размер кода, что ужесточает требования к качеству нанесения и к системе контроля.
Термоусадка и вторичная упаковка
Специфический для гибкой упаковки риск: код может быть повреждён операциями, следующими после нанесения.
| Операция | Воздействие на код |
|---|---|
| Термоусадка плёнки | Материал сжимается, геометрия кода искажается |
| Групповая упаковка в термоусадочную плёнку | Код закрывается плёнкой, читается через неё с искажениями |
| Нагрев при запайке | Локальное изменение материала вблизи шва |
| Укладка в короб | Истирание при контакте с соседними упаковками |
| Сдавливание в паллете | Деформация упаковки и кода под весом верхних рядов |
Важно! Код, закрытый термоусадочной плёнкой групповой упаковки, читается через слой материала, который дал усадку и может иметь складки. Если по технологии предполагается считывание кода потребительской упаковки через групповую плёнку, это требует отдельной проверки — контраст и геометрия через плёнку отличаются от исходных.
Проблемы, возникающие при формировании групповой упаковки и связи кодов единиц с коробом, разобраны в материале об агрегации кодов маркировки.
Применимость технологий нанесения
| Технология | На полотне | На готовой упаковке | Ограничения |
|---|---|---|---|
| Термотрансферная | Да, основное применение | Ограниченно | Требует контакта головки с материалом, только плоская поверхность |
| Пьезоструйная | Да | Да при стабилизации | Малое рабочее расстояние, требует стабильности положения |
| Термоструйная | Да | Да при стабилизации | Ограниченная высота печати, стоимость на объёме |
| Каплеструйная непрерывная | Да | Да | Разрешение ограничивает минимальный размер кода |
| Лазер | Да при подходящем материале | Да при подходящем материале | Риск сквозного повреждения тонкой плёнки, нарушения барьерного слоя |
| Этикетирование | Не применяется | Да | Требует места, адгезия на плёнке зависит от материала |
Термотрансферная печать на полотне — исторически основное решение для гибкой упаковки. Она даёт высокое качество на плоском натянутом материале и не требует подбора чернил под каждый тип плёнки. Ограничение — необходимость контакта головки с материалом, что делает её неприменимой к готовым объёмным упаковкам.
Развёрнутое сравнение всех технологий с матрицами выбора приведено в материале о способах нанесения Data Matrix. Детальный разбор струйного нанесения — в материале о пьезоструйной печати, лазерного — в материале о лазерной маркировке.
Контроль на подвижном полотне
При печати на полотне контроль выполняется до формирования упаковки — на движущемся материале.
| Особенность | Следствие для системы контроля |
|---|---|
| Высокая скорость полотна | Короткая экспозиция, требуется интенсивное освещение |
| Стабильная плоская поверхность | Упрощает фокусировку, снижает разброс |
| Возможные блики | Глянцевая и металлизированная плёнка требуют подбора геометрии освещения |
| Просвечивание | На прозрачной плёнке фон за материалом влияет на изображение |
| Вибрация полотна | Колебания при недостаточном натяжении размывают изображение |
| Отсутствие продукта | Отбраковать нечего — дефект нужно связать с будущей упаковкой |
Для прозрачной плёнки практическое решение — контрастная подложка позади полотна в зоне съёмки. Она устраняет влияние фона и обеспечивает стабильные условия контроля.
Настройка экспозиции, освещения и области анализа под конкретные условия разобрана в материале о машинном зрении и верификации Data Matrix.
Характерные дефекты и причины
| Дефект | Вероятная причина |
|---|---|
| Код попал на шов | Сбой привязки к шагу, накопление отклонения, смещение метки |
| Код на сгибе | Неверно определена допустимая зона нанесения на полотне |
| Код растянут по одной оси | Натяжение полотна изменилось после нанесения |
| Код перекошен | Разное натяжение по ширине полотна |
| Код на складке | Отсутствие разглаживания перед нанесением |
| Код смазан | Контакт с направляющими или намотка до закрепления нанесения |
| Постепенное смещение кода | Накопление отклонения шага без коррекции по метке |
| Дефект появляется после термоусадки | Геометрия изменилась при усадке материала |
| Разное качество на разных участках кода | Локальная деформация упаковки, складка в зоне нанесения |
| Дефект зависит от степени наполнения | Изменение формы упаковки меняет расстояние до печатающего узла |
Общая методика локализации причины по слоям системы разобрана в материале о проблемах промышленной маркировки.
Отбраковка при печати на полотне
Задача, специфичная для этой схемы. Дефект обнаружен на полотне, но физически удалять нужно упаковку, которая из этого участка будет сформирована.
Между обнаружением дефекта и появлением готовой упаковки проходит время: полотно проходит путь до упаковочной машины, машина формирует и наполняет пакет. Система должна отследить конкретный участок полотна и удалить именно ту упаковку, которая из него получилась.
| Вариант решения | Как работает | Ограничения |
|---|---|---|
| Отслеживание участка полотна | Система считает перемещение и определяет, какая упаковка получилась из дефектного участка | Требует точного учёта пути от печати до формирования |
| Повторный контроль готовой упаковки | Вторая камера проверяет код на сформированном пакете | Дублирование системы контроля, дополнительное место |
| Остановка при дефекте | Линия останавливается, дефектный участок удаляется вручную | Применим при низкой доле брака и невысокой скорости |
| Маркировка дефектного участка | На полотно наносится метка, распознаваемая после формирования | Требует дополнительного узла и датчика |
Важно! Схема с повторным контролем готовой упаковки решает сразу две задачи: обнаруживает дефекты нанесения и подтверждает, что код читается после формирования, наполнения и всех деформаций. Для гибкой упаковки это существенно, поскольку код может быть корректным на полотне и нечитаемым на готовом пакете.
Что проверить при выборе схемы
Шаг 1. Определите допустимую зону нанесения. На готовой упаковке отметьте участок, остающийся плоским и не попадающий на швы, сгибы и застёжку. Измерьте его размеры.
Шаг 2. Оцените стабильность формы. На выборке готовых упаковок измерьте разброс положения и высоты предполагаемой зоны нанесения. Большой разброс указывает на необходимость стабилизации при печати на готовой упаковке.
Шаг 3. Проверьте наличие привязки для полотна. Есть ли регистрационная метка или контрастный элемент дизайна. При его отсутствии синхронизация возможна только по упаковочной машине.
Шаг 4. Измерьте стабильность шага. На длительном прогоне проверьте, накапливается ли отклонение шага формирования.
Шаг 5. Оцените изменение геометрии. Нанесите тестовый код на полотно, сформируйте упаковку, наполните и измерьте, как изменились пропорции кода.
Шаг 6. Проверьте технологический маршрут после нанесения. Термоусадка, групповая упаковка, укладка — что происходит с кодом на каждом этапе.
Шаг 7. Решите вопрос отбраковки. Для схемы с печатью на полотне определите, как дефектная упаковка будет удаляться из потока.
Шаг 8. Проведите испытание на образцах. Адгезия, контраст, стойкость к истиранию на материале конкретного поставщика.
Частые вопросы
Можно ли наносить код на внутреннюю сторону прозрачной плёнки?
Технически возможно и даёт преимущество: код защищён от истирания при транспортировке и контакте. Ограничения: требуется прозрачность материала достаточная для чтения через слой, необходим контрастный фон за плёнкой, а на многослойных упаковках чернила не должны контактировать с продуктом. Каждый из этих пунктов требует проверки на конкретном материале и с учётом требований к упаковке пищевой продукции.
Что делать, если на упаковке нет плоского участка нужного размера?
Три направления решения. Уменьшить размер кода, если это допустимо по требованиям к читаемости и позволяет технология нанесения. Изменить макет упаковки, выделив зону под код при следующем заказе полотна. Перейти на печать на полотне, где положение кода задаётся привязкой к шагу, а не выбирается на готовой упаковке. Выбор зависит от того, насколько гибко можно менять упаковку.
Насколько критично попадание кода на шов?
Критично полностью. В зоне шва материал деформирован сваркой, геометрия кода нарушена, поверхность может иметь рельеф. Код в такой зоне обычно нечитаем. Более того, дефект систематический: если привязка сбилась, на шов попадут коды целой серии упаковок, а не отдельные единицы. Именно поэтому коррекция по регистрационной метке важнее расчёта по номинальному шагу.
Как контролировать код, если он закрыт групповой термоусадочной плёнкой?
Контроль выполняется до групповой упаковки — на потребительской единице. После усадки код читается через слой плёнки, которая может иметь складки и разную прозрачность, поэтому полагаться на контроль в этой точке не следует. Если требования предполагают считывание кода потребительской упаковки через групповую плёнку в дальнейшей цепочке, это проверяется отдельно на образцах готовой групповой упаковки.
Что происходит с кодами на остатке рулона при смене позиции?
Тот же вопрос, что и при предсериализации: на остатке полотна нанесены коды, которые были выданы системой, но продукция из них не произведена. Требуется процедура обработки — аннулирование, возврат в пул или иной порядок в зависимости от принятой архитектуры. Без такой процедуры расхождение между выданными кодами и выпущенной продукцией накапливается. Отдельно нужно решить, что делать с самим остатком полотна: использовать его для следующего запуска той же позиции или утилизировать.
Выводы
Гибкая упаковка требует решения, которого нет для жёсткой тары: выбрать, наносить код на плоское движущееся полотно до формирования упаковки или на готовый пакет с нестабильной поверхностью.
Печать на полотне даёт лучшее качество кода за счёт стабильности поверхности и выводит узел из критического контура упаковочной машины. Взамен требует точной привязки к шагу формирования, коррекции по регистрационным меткам и отдельного решения по отбраковке дефектных упаковок.
Печать на готовой упаковке проще по синхронизации и отбраковке, но требует механической стабилизации: без фиксации положения пакета расстояние до печатающего узла и форма поверхности меняются от единицы к единице.
В обоих случаях качество кода оценивается на готовой упаковке после всех технологических операций, а не сразу после нанесения. Натяжение, формирование, наполнение и термоусадка меняют геометрию — код, корректный в момент печати, может выйти за допустимые отклонения на готовой продукции.
Укажите параметры производства: тип упаковки и материал плёнки, наличие печати и регистрационных меток, производительность линии, размеры доступной зоны нанесения, операции после упаковки. Подготовим оценку применимых схем нанесения и требований к участку.
