Система маркировки была спроектирована под определённые условия: скорость линии, набор товарных позиций, тип упаковки, требования к учёту. Со временем условия изменились. Линию модернизировали, ассортимент расширился, поставщик упаковки сменил материал, появилась потребность в агрегации.
Оборудование при этом исправно. Возникает вопрос: заменять систему целиком или можно обновить только ту часть, которая стала ограничением. Ответ зависит от того, сколько слоёв системы затронуто и совместимы ли они между собой.
Основной принцип: маркировочный участок состоит из слоёв, которые можно заменять по отдельности при соблюдении совместимости интерфейсов. Полная замена требуется, когда ограничения проявляются одновременно в нескольких слоях или когда несовместимость делает частичное обновление дороже.
- Что запускает модернизацию
- Что можно заменить по отдельности
- Совместимость: главное ограничение
- Сценарий: линия стала быстрее
- Сценарий: вырос процент брака
- Сценарий: выросло число позиций
- Сценарий: появилась потребность в агрегации
- Сценарий: переход с этикетки на прямое нанесение
- Сценарий: замена программного слоя
- Сценарий: объединение нескольких линий
- Порог полной замены
- Как провести модернизацию без длительной остановки
- Типичные ошибки при модернизации
- Частые вопросы
- Выводы
Что запускает модернизацию
Причина редко бывает одна. Обычно накапливается несколько факторов, и в какой-то момент их совокупность делает дальнейшую эксплуатацию нерациональной.
| Триггер | Что происходит | Какой слой затронут |
|---|---|---|
| Линия стала быстрее | Основное оборудование модернизировали, маркировка ограничивает выпуск | Обычно нанесение или контроль |
| Вырос процент брака | Доля отбраковки увеличилась без явной причины | Механика, нанесение или контроль |
| Увеличилось число позиций | Переналадки занимают больше времени, чем сам выпуск | Программное обеспечение, реже механика |
| Изменилась упаковка | Поставщик сменил материал или геометрию, параметры не подходят | Нанесение, контроль |
| Появилась потребность в агрегации | Требования получателей или изменение схемы учёта | Новый слой, добавляется к существующим |
| Дорожают расходные материалы | Стоимость на единицу стала заметной статьёй | Технология нанесения |
| Недоступны запасные части | Компоненты сняты с производства или не поставляются | Конкретный узел или система целиком |
| Устарело программное обеспечение | Обновления не выпускаются, требования изменились | Программный слой |
| Несколько автономных решений | Линии оснащались по отдельности, единого учёта нет | Верхний программный уровень |
| Отсутствует контроль или отбраковка | Система наносит код, но не проверяет результат | Добавление отсутствующих слоёв |
Важно! Прежде чем планировать модернизацию, необходимо определить, какой именно слой является ограничением. Замена компонента без диагностики решает проблему случайно. Наиболее частая ошибка — замена устройства нанесения при том, что фактическое ограничение находится в механике подачи или в условиях съёмки.
Что можно заменить по отдельности
Система разделяется на слои с разной степенью автономности. Одни заменяются практически независимо, другие тянут за собой соседние.
| Слой | Заменяется отдельно | Что тянет за собой |
|---|---|---|
| Механика подачи и стабилизации | Да, практически всегда | Возможна перенастройка позиционирования нанесения |
| Датчики присутствия, энкодер | Да | Настройка задержек, при смене типа — подключение к контроллеру |
| Устройство нанесения | Да, при совместимости интерфейса | Крепление, подключение, параметры управления, иногда камера |
| Камера контроля | Да, при совместимости с ПО | Освещение, крепление, программное обеспечение обработки |
| Освещение | Да | Настройка экспозиции камеры |
| Механизм отбраковки | Да | Логика отслеживания, подключение к контроллеру |
| Контроллер участка | Условно | Все подключённые датчики и исполнительные механизмы |
| ПО уровня линии | Условно | Интерфейсы со всем оборудованием, интеграция с учётной системой |
| ПО уровня площадки | Да, при сохранении интерфейсов | Интеграция, отчётность, работа нескольких линий |
| Агрегация | Добавляется отдельно | Требует связи с существующей системой по данным |
Наибольшая автономность у механики, датчиков и освещения — они заменяются практически всегда. Наименьшая у программного обеспечения уровня линии: оно связано интерфейсами со всем оборудованием, и его замена обычно означает пересмотр участка.
Совместимость: главное ограничение
Техническая возможность заменить компонент не означает, что он встанет на место существующего. Проверять нужно четыре вида совместимости.
Механическая. Габариты, крепления, положение относительно продукта, требуемое расстояние до поверхности. Новое устройство может не поместиться в существующее место или потребовать другого расстояния до продукта.
Электрическая. Питание, разъёмы, сигнальные линии, требования к заземлению. Различия решаются, но требуют работ, которые не всегда учитываются в оценке.
Информационная. Протокол обмена, формат данных, скорость передачи. Наиболее частая причина, по которой формально подходящий компонент не удаётся подключить к существующей системе.
Функциональная. Новый компонент должен выполнять те же функции, что и заменяемый, в том же объёме. Камера с иным набором возможностей может не поддерживать проверки, реализованные в существующей системе.
Практическое следствие: перед принятием решения о частичной замене необходимо получить документацию на существующую систему — интерфейсы, протоколы, схемы подключения. Если документации нет, оценить совместимость невозможно, и вероятность того, что частичная замена окажется дороже полной, существенно возрастает.
Сценарий: линия стала быстрее
Наиболее распространённая ситуация. Основное производство модернизировали, маркировочный участок остался прежним и теперь ограничивает выпуск.
Что проверить сначала
Прежде чем менять оборудование, определите, действительно ли ограничение в его быстродействии. Часто причина в компоновке: расстояния между узлами рассчитывались под прежнюю скорость, и при новой продукт не успевает пройти подготовку между операциями.
Признак: код наносится корректно, но камера отбраковывает — возможно, поверхность не успевает подготовиться к съёмке, и требуется увеличить расстояние до камеры, а не менять её.
Варианты решения по возрастанию затрат
| Мера | Когда применима |
|---|---|
| Перекомпоновка участка | Ограничение связано с расстояниями между узлами, а не с быстродействием |
| Стабилизация подачи продукта | Ограничение вызвано разбросом положения, а не скоростью как таковой |
| Усиление освещения | Камера не успевает при сокращении экспозиции под возросшую скорость |
| Уменьшение размера кода | Время нанесения ограничивает, а упаковка допускает меньший код |
| Замена камеры | Ограничение в скорости обработки изображения |
| Замена устройства нанесения | Технология достигла физического предела на данной скорости |
| Смена технологии нанесения | Существующая технология принципиально не работает на нужной скорости |
| Вынос нанесения из линии | Нанесение на элемент упаковки до подачи на основную линию |
Последний вариант заслуживает отдельного рассмотрения для линий розлива: перенос нанесения на крышку или другой элемент упаковки убирает маркировочный узел из критического контура и снимает ограничение по скорости целиком.
Сценарий: вырос процент брака
Доля отбраковки увеличилась, хотя оборудование не менялось. Первое, что нужно установить — реальный это брак или ложный.
Проверка: отберите выборку отбракованных единиц и проверьте, читаются ли на них коды при внимательном сканировании. Если читаются — брак ложный, проблема в контроле или условиях съёмки. Если не читаются — проблема в нанесении или механике.
| Причина | Что модернизировать |
|---|---|
| Ложный брак: смазывание изображения | Освещение, чтобы сократить экспозицию |
| Ложный брак: блики и отражения | Геометрия освещения, поляризация, положение камеры |
| Ложный брак: код выходит из зоны анализа | Стабилизация положения продукта |
| Ложный брак: колебание расстояния | Механика подачи, оптика с большей глубиной резкости |
| Реальный брак: разброс положения кода | Направляющие, датчик присутствия, механика |
| Реальный брак: дефекты нанесения | Обслуживание или замена узла нанесения |
| Реальный брак: изменился материал упаковки | Параметры процесса, расходные материалы, иногда технология |
| Реальный брак: износ механики | Восстановление или замена изношенных элементов |
Модернизация в этом сценарии редко требует замены дорогостоящих компонентов. Наибольший эффект обычно даёт работа с механикой подачи и условиями съёмки — то есть с самыми недорогими слоями.
Сценарий: выросло число товарных позиций
Участок проектировался под несколько позиций, сейчас их десятки. Переналадки занимают значительную долю рабочего времени.
Что обычно является ограничением:
- Ручной ввод параметров. Оператор вручную выставляет настройки при каждой смене позиции вместо выбора готового рецепта.
- Отсутствие хранения рецептов. Система не сохраняет параметры под каждую позицию.
- Механическая перенастройка. Требуется физическое перемещение узлов под другой формат упаковки.
- Смена расходных материалов. Разные позиции требуют разных этикеток или чернил.
- Отсутствие контроля соответствия. Система не проверяет, что применённый рецепт соответствует текущему заданию.
Первые два и последнее решаются на уровне программного обеспечения без замены оборудования. Механическая перенастройка требует доработки узлов — быстросъёмных креплений, позиционирования по шкале, приводов регулировки.
Отдельная задача: контроль корректности переналадки. Система должна блокировать запуск, если применённый рецепт не соответствует производственному заданию. Это устраняет наиболее дорогой класс ошибок — выпуск партии с кодами другой товарной позиции.
Сценарий: появилась потребность в агрегации
Агрегация добавляется как новый слой, а не заменяет существующие. Основное требование — связь с работающей системой по данным.
Что необходимо проверить в существующей системе:
- доступны ли данные о выпущенных единицах и их кодах;
- в каком формате и через какой интерфейс они передаются;
- возможно ли получить эти данные в реальном времени, а не постфактум;
- поддерживает ли программный слой работу с уровнями вложенности;
- есть ли место на участке упаковки для оборудования агрегации.
Если существующее программное обеспечение не рассчитано на агрегацию и не имеет интерфейсов для передачи данных, добавление слоя потребует его замены. Это типичный случай, когда частичная модернизация превращается в замену программной части целиком.
Сценарий: переход с этикетки на прямое нанесение
Частный, но распространённый случай модернизации. Причины: аппликатор ограничивает скорость, растут затраты на расходные материалы, требуется освободить место на упаковке.
Что заменяется
Аппликатор демонтируется, на его место устанавливается устройство прямого нанесения. Освобождается значительное пространство — аппликатор с запасом рулонов занимает больше места, чем печатающая головка.
Что остаётся
Датчики присутствия, механика подачи, конвейер, контроллер участка — как правило, сохраняются. Камера может потребовать перенастройки под другой характер изображения, но обычно сохраняется тоже.
Что требует проверки
| Параметр | Что проверить |
|---|---|
| Материал упаковки | Пригодность для выбранной технологии прямого нанесения |
| Контраст | Достижимый на данном материале, достаточность для считывания |
| Стойкость кода | Поведение при технологических операциях после нанесения |
| Стабильность положения | Прямое нанесение требовательнее к расстоянию до поверхности |
| Переменные данные | Если этикетка несла дату и партию, нужно решить, где они будут теперь |
| Дизайн упаковки | Требуется свободная зона под код и достаточный контраст фона |
Важно! Переменные данные — наиболее частая причина, по которой переход оказывается сложнее ожидаемого. Если этикетка несла не только код, но и дату производства, срок годности, номер партии и графику, отказ от неё потребует решения для всех этих элементов, а не только для Data Matrix.
Сценарий: замена программного слоя
Наиболее сложный вид частичной модернизации, поскольку программное обеспечение связано интерфейсами со всем оборудованием участка.
Причины замены: обновления не выпускаются, требования изменились, отсутствует нужный функционал, нет возможности подключить новые линии, разработчик недоступен.
Что нужно выяснить до принятия решения
- Какие интерфейсы использует существующее оборудование. Протоколы обмена с устройством нанесения, камерой, контроллером.
- Документированы ли эти интерфейсы. Без документации подключение к новому ПО потребует реверс-инжиниринга или замены оборудования.
- Какие данные хранятся в системе. История нанесений, статусы кодов, рецепты — возможно ли их перенести.
- Как организована интеграция с учётной системой. Придётся ли переделывать её заново.
- Есть ли лицензионные ограничения. Возможно ли использовать существующее оборудование с другим ПО.
Практический результат: если оборудование использует открытые или документированные протоколы, замена программного слоя выполнима и оборудование сохраняется. Если протоколы закрытые и недокументированные, замена ПО обычно означает замену и оборудования, работающего с ним.
Сценарий: объединение нескольких линий
Линии оснащались маркировкой поэтапно, каждая своим решением. Единой картины по предприятию нет, отчётность собирается вручную, обслуживание требует разных компетенций.
Варианты объединения:
| Вариант | Что делается | Когда применим |
|---|---|---|
| Надстройка верхнего уровня | Над существующими системами добавляется общий уровень сбора данных | Существующие системы имеют интерфейсы для передачи данных |
| Унификация программного слоя | Все линии переводятся на единое ПО уровня линии, оборудование сохраняется | Оборудование разных линий совместимо с одним ПО |
| Поэтапная замена | Линии переводятся на единое решение по одной | Оборудование несовместимо, но замена возможна постепенно |
| Сохранение разнородности | Объединяется только отчётность, системы остаются разными | Затраты на унификацию не окупаются |
Оценивать нужно не только затраты на объединение, но и текущие потери от разнородности: время на сбор отчётности, необходимость разных компетенций у персонала, разные комплекты запасных частей, разные поставщики сервиса.

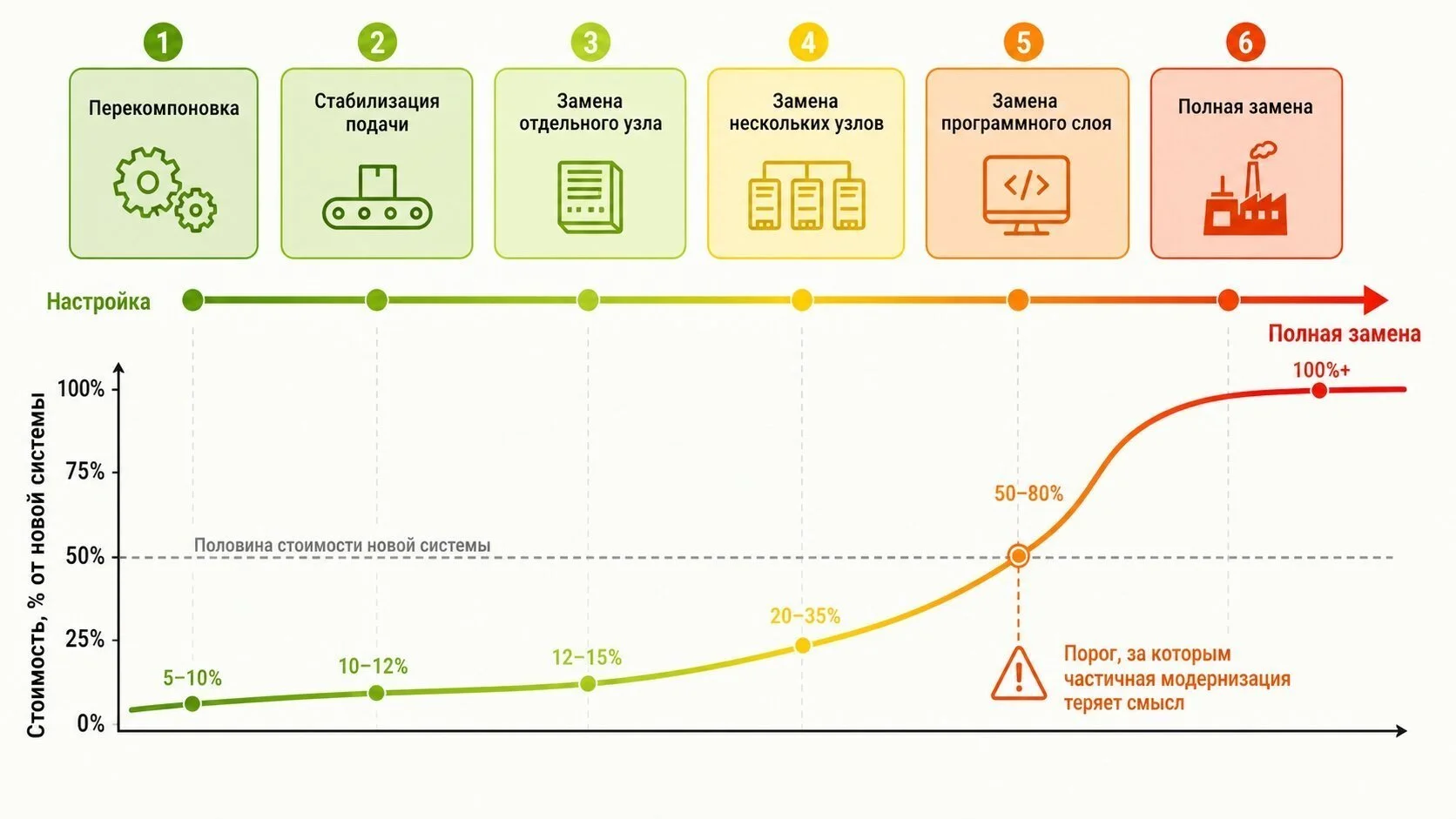

Порог полной замены
Частичная модернизация перестаёт быть рациональной при определённых условиях. Проверьте по признакам.
| Признак | Почему указывает на полную замену |
|---|---|
| Ограничения в трёх и более слоях | Последовательная замена обойдётся дороже единого проекта |
| Программный слой требует замены | Тянет за собой интерфейсы со всем оборудованием |
| Отсутствует документация на интерфейсы | Невозможно оценить совместимость, риск неудачной интеграции |
| Компоненты недоступны для замены | Поддерживать нечем, вопрос только в сроках |
| Требуемая скорость превышает возможности архитектуры | Замена отдельных узлов не даст нужного результата |
| Стоимость частичной модернизации превышает половину новой системы | Новая система даёт гарантию, сервис и запас по характеристикам |
| Ответственность за результат размывается | При смешении старого и нового никто не отвечает за общий показатель |
Последний пункт часто оказывается решающим. При частичной модернизации, выполненной другим поставщиком, ответственность за достижение производительности распределяется между двумя сторонами, и при недостижении показателей каждая указывает на другую.
Как провести модернизацию без длительной остановки
Полная остановка линии на время работ — не единственный вариант. При подготовке простой сокращается до планового технологического окна.
Подготовка вне линии. Максимум работ выполняется до остановки: сборка узлов, монтаж на раму, прокладка кабелей до точки подключения, предварительная настройка программного обеспечения.
Испытание на образцах. Параметры нанесения отрабатываются на упаковке, снятой с линии, до монтажа. Это исключает подбор режимов при остановленном производстве.
Совмещение с плановой остановкой. Санитарная обработка, техническое обслуживание, плановый ремонт — окна, в которые монтаж встраивается без дополнительных потерь.
Поэтапный ввод. Сначала монтируется и проверяется нанесение, затем контроль, затем отбраковка. Каждый этап вводится в отдельное окно.
Параллельная работа. При наличии места новое оборудование монтируется рядом с существующим, отлаживается, и только после подтверждения работоспособности старое демонтируется. Требует пространства, но практически исключает риск длительного простоя.
Ключевое условие: все параметры процесса должны быть отработаны до монтажа. Проекты, где технологию подбирают уже после демонтажа существующего оборудования, останавливают производство на срок, который невозможно спрогнозировать.
Типичные ошибки при модернизации
Менять компонент без диагностики
Наиболее частая. Заменили камеру, потому что растёт брак — брак остался, потому что причина в механике. Диагностика по слоям обязательна до принятия решения о замене.
Не проверять совместимость до закупки
Компонент приобретён, при монтаже выясняется несовместимость протокола или креплений. Требуются дополнительные работы, не заложенные в бюджет.
Модернизировать под текущую скорость
Если предприятие планирует дальнейший рост производительности, модернизация без запаса приведёт к повторению ситуации через год-два.
Не учитывать подготовку линии
Перекомпоновка конвейера, подводка коммуникаций, доработка ограждений — затраты, которые не входят в стоимость оборудования, но необходимы.
Оставлять размытую ответственность
При частичной модернизации разными исполнителями необходимо заранее определить, кто отвечает за итоговый показатель системы. Без этого при недостижении результата каждая сторона указывает на зону другой.
Не документировать изменения
После модернизации схемы, параметры и конфигурация должны быть обновлены. Без этого следующая модернизация или диагностика потребует восстановления информации заново.
Экономить на приёмке
Модернизированная система требует таких же приёмочных испытаний, как новая. Проверка на нескольких десятках единиц не подтверждает работоспособность в промышленной эксплуатации.
Частые вопросы
Можно ли модернизировать систему силами другого поставщика?
Технически возможно при наличии документации на интерфейсы и отсутствии лицензионных ограничений. Практическая сложность в распределении ответственности: при смешении оборудования разных поставщиков за итоговый показатель системы формально не отвечает никто. Если такой вариант рассматривается, ответственность за достижение результата нужно зафиксировать за одной стороной в договоре.
Как оценить, окупится ли модернизация?
Через величину устраняемых потерь. Рассчитайте, сколько предприятие теряет сейчас: недовыпуск из-за ограничения скорости, стоимость простоев, стоимость брака, трудозатраты на ручные операции. Сравните годовую величину со стоимостью модернизации. На нагруженной линии устранение постоянного ограничения скорости обычно даёт наиболее быструю окупаемость, поскольку эффект действует непрерывно.
Что делать, если документации на существующую систему нет?
Провести обследование участка с фиксацией того, что установлено: перечень оборудования с моделями, схема подключений, используемые интерфейсы, параметры настройки. Это требует времени, но без такой информации оценить возможность частичной модернизации нельзя, и решение принимается вслепую. Часто результат обследования показывает, что часть узлов — типовые изделия, доступные напрямую, а не уникальные компоненты.
Стоит ли модернизировать систему, которой пять лет?
Возраст сам по себе не является критерием. Значение имеют три фактора: соответствует ли система текущей скорости линии, доступны ли компоненты для поддержания работоспособности, поддерживается ли программное обеспечение. Система возрастом пять лет на неизменившейся линии с доступным сервисом может работать дальше. Система возрастом три года на линии, которую ускорили вдвое, требует вмешательства.
Можно ли добавить контроль к системе, где его никогда не было?
Да, это один из наиболее распространённых видов дооснащения. Требуется место для установки камеры и освещения, возможность получить сигнал синхронизации, а также программный слой, способный принять решение и передать команду на отбраковку. Если существующее ПО не поддерживает работу с контролем, потребуется его замена или добавление отдельного контура, работающего параллельно.
Выводы
Модернизация маркировочного участка не обязательно означает замену системы целиком. Механика, датчики, освещение, устройство нанесения, камера и механизм отбраковки при соблюдении совместимости заменяются по отдельности.
Ключевое ограничение — программный слой. Он связан интерфейсами со всем оборудованием, и его замена обычно означает пересмотр участка. Соответственно, если требуемые изменения затрагивают программную часть, вероятность того, что модернизация превратится в полную замену, существенно возрастает.
Перед принятием решения необходимо выполнить три шага: определить, какой слой является ограничением; проверить совместимость предполагаемой замены с сохраняемым оборудованием; оценить, не превышает ли стоимость частичного обновления порог, за которым рациональнее полная замена.
Отдельно стоит закладывать запас по производительности. Модернизация под текущую скорость линии при планах дальнейшего роста приводит к повторению ситуации через короткий срок.
