Вопрос «какую технологию нанесения выбрать» задаётся часто, но в такой формулировке ответа не имеет. Технология не выбирается под тип продукции — она выбирается под сочетание материала упаковки, доступной зоны нанесения, такта линии, условий среды и объёма выпуска.
Одно и то же производство может использовать разные способы на разных линиях, и это нормально. Задача — определить, какое сочетание параметров у вас, и какие технологии в него укладываются.
Принцип выбора: сначала определяются ограничения — материал, место, скорость, среда. Технологии, которые в них не укладываются, отсеиваются. Из оставшихся выбирают по экономике на конкретном годовом объёме.
- Три способа организации маркировки
- Технологии прямого нанесения
- Этикетирование
- Термотрансферная печать
- Каплеструйные технологии
- Пьезоструйная печать
- Лазерное нанесение
- Матрица «материал × технология»
- Матрица «скорость × технология»
- Сводное сравнение по критериям
- Как технология влияет на качество кода
- Переменные данные помимо кода
- Экономика на разных объёмах
- Алгоритм выбора
- Как провести испытание на своей упаковке
- Типичные ошибки выбора
- Частые вопросы
- Выводы
Три способа организации маркировки
До выбора конкретной технологии печати решается более общий вопрос: где и когда код появляется на упаковке.
| Способ | Когда наносится код | Особенности |
|---|---|---|
| Типографское нанесение | При изготовлении упаковки типографским способом | Применимо только для статичной информации; уникальные коды таким способом не наносятся |
| Предсериализация | На элемент упаковки до подачи на производственную линию | Маркировочный узел вне критического контура; требует решения по связи кода с готовой единицей |
| Нанесение на линии | Непосредственно в потоке производства | Прямая связь кода с единицей продукции; узел находится внутри критического контура |
Типографский способ для уникальных кодов маркировки неприменим — каждый код индивидуален, а типография печатает одинаковые оттиски. Реальный выбор идёт между нанесением на линии и предсериализацией элемента упаковки, а внутри каждого варианта — между конкретными технологиями печати.

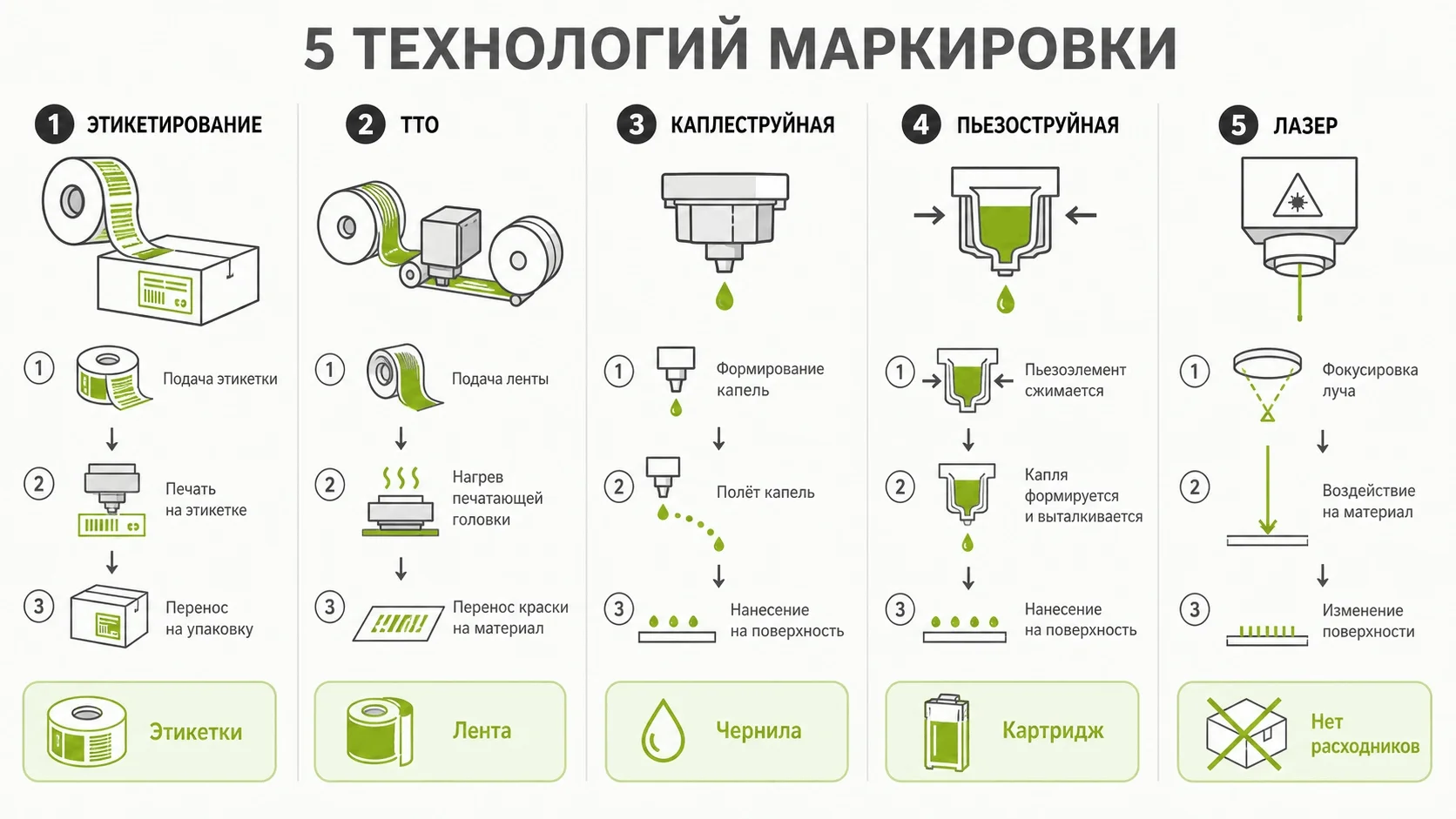

Технологии прямого нанесения
Пять технологий, различающихся принципом формирования изображения.
| Технология | Принцип | Расходные материалы |
|---|---|---|
| Этикетирование | Печать на самоклеящейся ленте и механический перенос на упаковку | Этикеточное полотно, риббон при термотрансферной печати |
| Термотрансферная печать (TTO) | Перенос красящего слоя с ленты на плёнку под давлением нагретой головки | Термотрансферная лента |
| Термоструйная печать (TIJ) | Формирование капли за счёт вскипания чернил в микрокамере | Картридж с чернилами |
| Каплеструйная непрерывная (CIJ) | Непрерывная струя капель, отклоняемых электростатическим полем | Чернила и растворитель |
| Пьезоструйная печать (PIJ) | Капля формируется по требованию деформацией пьезоэлемента | Чернила |
| Лазерное нанесение | Изменение поверхности лучом: абляция, изменение цвета, вспенивание | Печатные расходники отсутствуют |
Важно! Пьезоструйная печать и Drop-on-Demand — не синонимы. Drop-on-Demand — принцип формирования капли по требованию, а не непрерывной струёй. Пьезоструйная и термоструйная печать обе относятся к этому принципу, но различаются механизмом выброса капли и, соответственно, применимыми чернилами и характеристиками.
Этикетирование
Самый универсальный способ по применимости к материалам: клеевой слой работает практически на любой поверхности, а сама этикетка несёт не только код, но и графику с текстом.
Где выигрывает
- Код нужен вместе с графикой и текстом. Логотип, состав, срок годности и Data Matrix одним элементом.
- Поверхность непригодна для прямого нанесения. Пористая, сильно текстурированная, с покрытием, которое нельзя маркировать.
- Много позиций при небольших партиях. Смена макета проще перенастройки прямого нанесения под другой материал.
- Требуется перемаркировка. Этикетку можно нанести поверх дефектной, прямую печать — нет.
- Высокий контраст обязателен. Белая подложка даёт максимальный контраст независимо от цвета упаковки.
Где становится ограничением
Цикл аппликатора — механический процесс с минимальной длительностью: подача, отделение, перенос, прижим, возврат. С ростом производительности этот цикл приближается к такту линии, и запас на компенсацию отклонений исчезает.
Добавляются расходные факторы: замена рулонов требует остановки, подложка образует отход, стоимость этикетки на большом объёме становится заметной статьёй. Признаки, по которым определяют, что технология исчерпала себя на конкретном производстве, разобраны в материале о том, когда этикетирование становится узким местом линии.
Термотрансферная печать
Нагретая головка прижимает красящую ленту к материалу, красящий слой переносится на поверхность. Технология применяется двумя способами.
Печать на этикеточном полотне внутри аппликатора — часть этикетировочного процесса.
Печать непосредственно на упаковочной плёнке до формирования упаковки. Головка работает с полотном на упаковочной машине, код наносится на плёнку перед тем, как из неё будет сформирован пакет.
Особенности
| Качество изображения | Высокое разрешение, чёткие границы модулей, стабильный контраст |
|---|---|
| Требования к поверхности | Гладкая, ровная; технология требует контакта головки с материалом |
| Ограничение по скорости | Определяется механикой перемещения ленты и головки |
| Расходники | Термотрансферная лента, требует периодической замены |
| Стойкость нанесения | Высокая при правильном подборе ленты под материал |
| Ограничение применимости | Только плоские поверхности и плёночное полотно; неровности приводят к пропускам |
Для гибкой упаковки термотрансферная печать на полотне до формирования пакета — один из основных вариантов. Специфика этого подхода разобрана в материале о маркировке плёнки, пакетов и картона.
Каплеструйные технологии
Термоструйная печать
Капля выбрасывается за счёт быстрого вскипания чернил в микрокамере. Печатающий узел и чернила объединены в сменном картридже — при исчерпании заменяется весь узел, что упрощает обслуживание.
Преимущества: высокое разрешение, компактность, отсутствие обслуживания печатающего узла как отдельной операции. Ограничения: небольшая высота печати, ограниченный выбор чернил из-за требований к вскипанию, стоимость картриджей на больших объёмах.
Каплеструйная непрерывная
Струя капель формируется непрерывно, нужные капли заряжаются и отклоняются полем на поверхность, остальные возвращаются в систему.
Преимущества: работа на большом расстоянии от поверхности, применимость к криволинейным и неровным поверхностям, широкий выбор чернил под разные материалы, высокая скорость нанесения текста.
Ограничения: разрешение ниже, чем у других технологий, что усложняет нанесение мелких кодов; требуется растворитель, испарение которого нужно учитывать в вентиляции; система требует регламентного обслуживания.
Практическое замечание: каплеструйная непрерывная печать долгое время была стандартом для нанесения дат и номеров партий. Для Data Matrix её применимость ограничена разрешением — код требует более точного формирования модулей, чем цифры и буквы.
Пьезоструйная печать
Капля формируется деформацией пьезоэлемента по команде — только тогда, когда она нужна. Это даёт точный контроль объёма и момента выброса.
| Разрешение | Высокое, позволяет формировать мелкие коды с чёткими модулями |
|---|---|
| Расстояние до поверхности | Малое, требует стабильного положения продукта |
| Высота печати | Определяется конструкцией головки, для крупных кодов может потребоваться несколько головок |
| Чернила | Широкий выбор под материалы, включая составы с УФ-отверждением |
| Закрепление | Отдельный этап: испарение, впитывание или отверждение |
| Обслуживание | Состояние сопел требует контроля, при простое возможно засыхание |
Ключевая особенность для высокоскоростных линий — закрепление нанесения как отдельный процесс. Между печатью и контактом с последующим оборудованием должно пройти время, достаточное для того, чтобы код не смазался. Это влияет на компоновку участка: расстояние от печатающей головки до камеры и до направляющих определяется не только временем срабатывания, но и временем закрепления.
Подробный разбор рабочего окна технологии, типов чернил, требований к расстоянию и обслуживанию — в материале о пьезоструйной печати Data Matrix.
Лазерное нанесение
Изображение формируется изменением самой поверхности. Печатных расходных материалов нет — но это не означает отсутствия эксплуатационных затрат.
Три семейства и механизмы контраста
| Тип | Взаимодействие с материалом | Характерные материалы |
|---|---|---|
| CO₂ | Тепловое воздействие, испарение верхнего слоя или изменение структуры | Картон, бумага, окрашенные покрытия, часть полимеров, стекло |
| Волоконный | Поглощение металлами и рядом полимеров, изменение поверхности | Металл, металлизированные покрытия, отдельные пластики |
| Ультрафиолетовый | Фотохимическое воздействие с минимальным нагревом | Термочувствительные полимеры, тонкие плёнки |
Важно! Универсальных соответствий вида «PET требует CO₂» или «металл требует волоконного» не существует. Поглощение зависит не только от базового материала, но и от добавок, покрытия, цвета и толщины. Пригодность определяется испытанием на конкретной упаковке.
Что нужно учесть помимо самого лазера
- Вытяжка. При абляции образуются продукты испарения материала, которые требуют удаления из зоны.
- Безопасность. Требуется защитное ограждение и блокировки; конкретные требования зависят от класса источника.
- Обслуживание оптики. Загрязнение защитного стекла снижает мощность и качество нанесения.
- Риск повреждения упаковки. При избыточной энергии возможно нарушение целостности тонкого материала.
- Время прорисовки. Код формируется движением луча по траектории; чем больше модулей, тем дольше.
Полный разбор механизмов формирования контраста, поведения на разных материалах и ограничений технологии — в материале о лазерной маркировке Data Matrix.
Матрица «материал × технология»
Таблица показывает принципиальную применимость. Пригодность в конкретном случае определяется испытанием — на неё влияют покрытие, добавки, цвет и состояние поверхности.
| Материал | Этикетка | TTO | Каплеструйная | Пьезо | Лазер |
|---|---|---|---|---|---|
| PET-бутылка | Да | Нет | Да | Да | Зависит от состава и покрытия |
| Стеклянная бутылка | Да | Нет | Да | Да | Да, требует подбора режима |
| Алюминиевая банка | Да | Нет | Да | Да | Да, по лаковому покрытию |
| Металлическая крышка | Ограниченно | Нет | Да | Да | Да |
| Полимерная крышка | Ограниченно | Нет | Да | Да | Зависит от полимера |
| Картонная пачка | Да | Нет | Да | Да | Да |
| Гофрокороб | Да | Нет | Да | Да | Да |
| Плёнка flow-pack | Да | Да, на полотне | Да | Да | Зависит от состава |
| Ламинированная плёнка | Да | Да, на полотне | Да | Да | Требует проверки на повреждение слоёв |
| Металлизированная плёнка | Да | Да, на полотне | Ограниченно | Ограниченно | Да, при подборе источника |
| Прозрачная плёнка | Да | Да, на полотне | Требует контрастного фона | Требует контрастного фона | Ограниченно |
«Ограниченно» означает, что технология применима при определённых условиях — подборе чернил, наличии подложки нужного цвета, специальной подготовке поверхности. Такие случаи требуют обязательного испытания до проектирования.

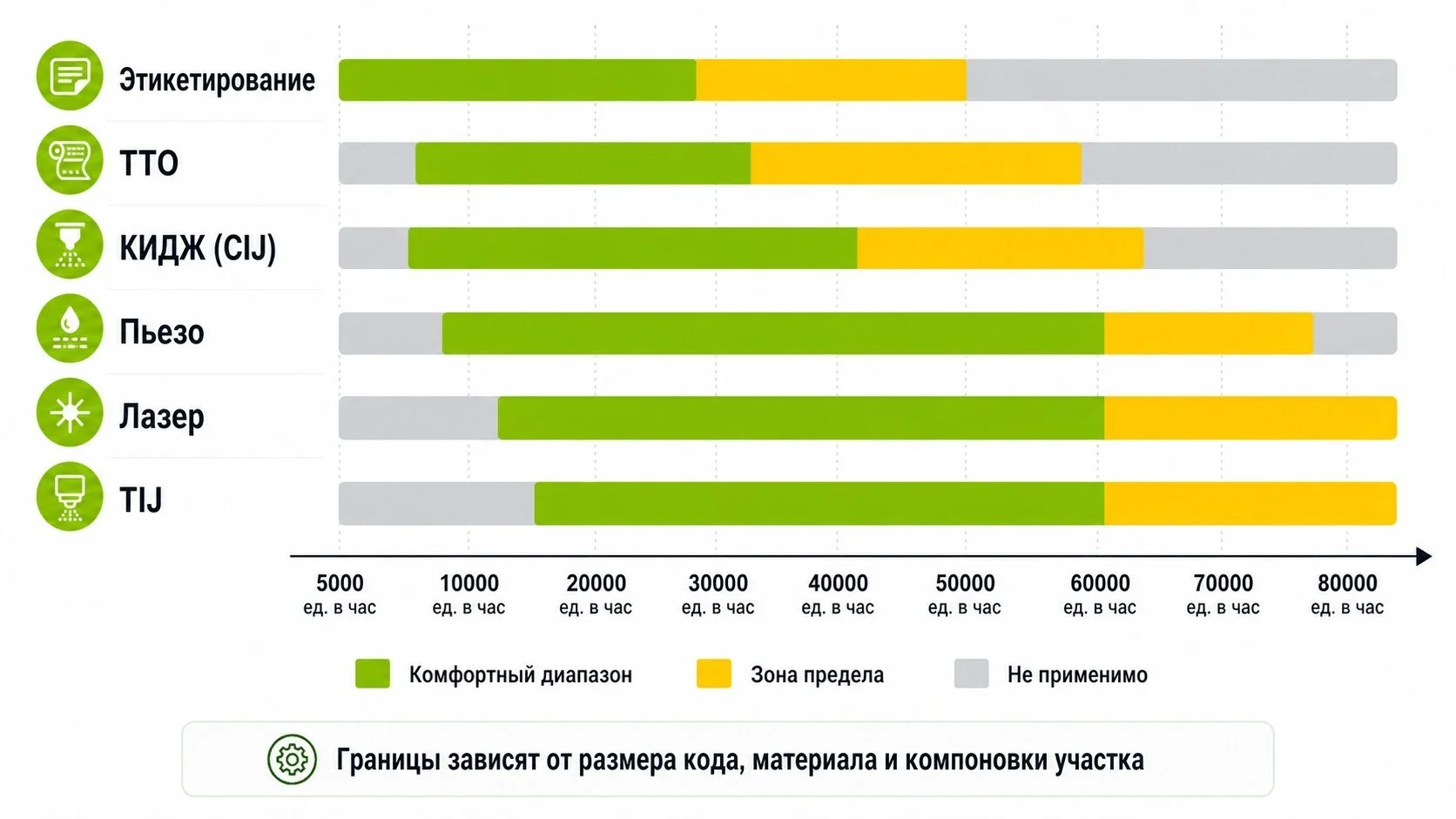

Матрица «скорость × технология»
Ограничения по производительности определяются не паспортной характеристикой устройства, а тем, укладывается ли полный цикл в окно нанесения. Расчёт этого окна разобран в материале о высокоскоростной маркировке и бюджете времени.
| Технология | Что ограничивает скорость | Как расширяется предел |
|---|---|---|
| Этикетирование | Механический цикл аппликатора: подача, перенос, прижим, возврат | Параллельные аппликаторы, разделение потока |
| TTO | Механика перемещения ленты и головки | Печать на полотне вместо готовой упаковки |
| Термоструйная | Частота формирования капель, высота печати | Несколько головок, уменьшение размера кода |
| Каплеструйная непрерывная | Разрешение при высокой скорости движения | Увеличение размера кода, снижение требований к качеству |
| Пьезоструйная | Частота выброса капель, время закрепления | Подбор чернил с быстрым закреплением, УФ-отверждение |
| Лазер | Время прорисовки траектории, скорость отклонения луча | Уменьшение размера кода, несколько источников |
Важно! Размер кода влияет на достижимую скорость во всех технологиях, кроме этикетирования. Уменьшение кода сокращает время нанесения, но ужесточает требования к системе контроля: меньший модуль требует более короткой экспозиции и более интенсивного освещения. Это единый компромисс, решаемый расчётом, а не выбором по умолчанию.

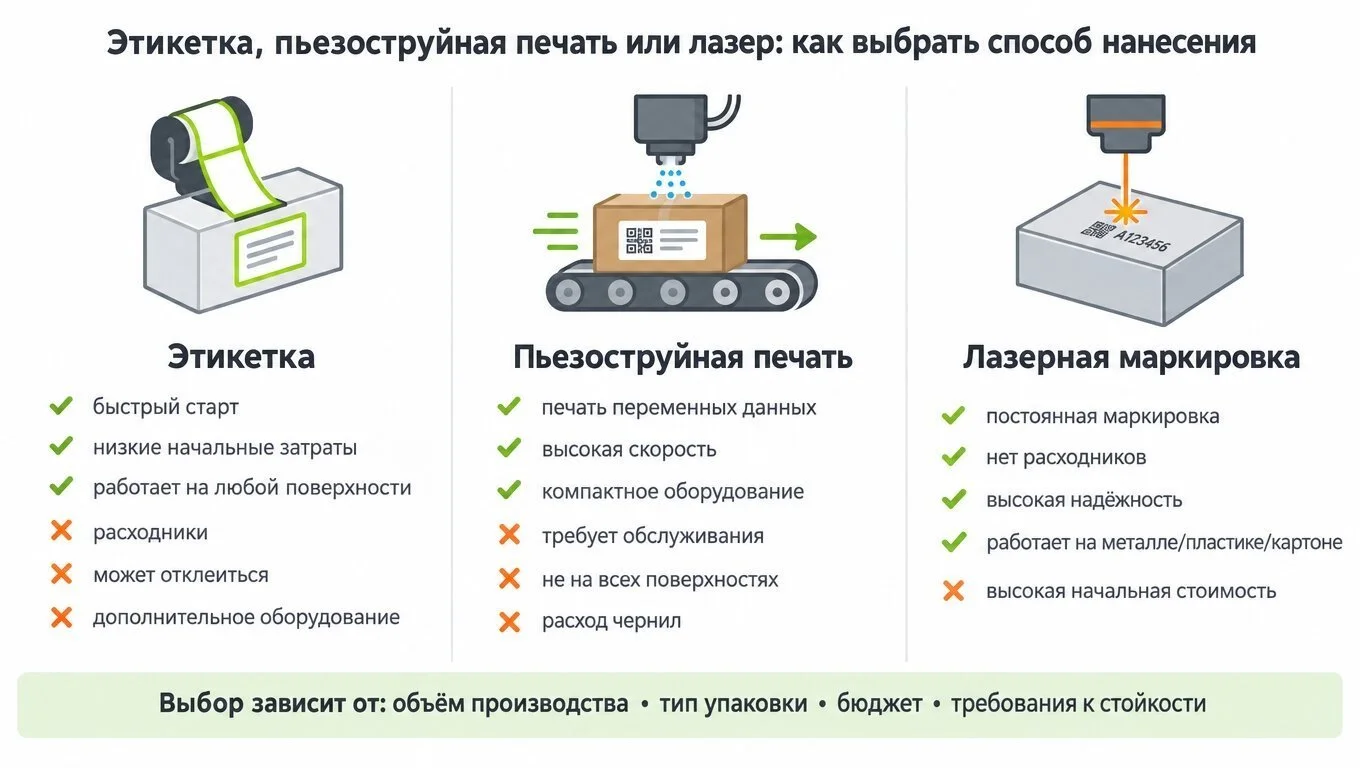

Сводное сравнение по критериям
| Критерий | Этикетка | Пьезоструйная | Лазер |
|---|---|---|---|
| Применимость к материалам | Практически универсальна | Широкая при подборе чернил | Определяется поглощением материала |
| Разрешение и качество кода | Высокое, зависит от печати на полотне | Высокое | Высокое при правильном режиме |
| Контраст | Максимальный, белая подложка | Зависит от чернил и цвета фона | Зависит от материала и режима |
| Печатные расходники | Полотно, риббон | Чернила | Отсутствуют |
| Прочие эксплуатационные затраты | Механика аппликатора, утилизация подложки | Обслуживание печатающего узла | Оптика, вытяжка, ресурс источника |
| Требования к позиционированию | Высокие, механический контакт | Высокие, малое рабочее расстояние | Средние, требуется фокус |
| Устойчивость к влаге при нанесении | Низкая, клей требует сухой поверхности | Зависит от чернил | Высокая |
| Стойкость нанесения | Зависит от адгезии, риск отслоения | Зависит от закрепления | Высокая, изменение самого материала |
| Переменные данные помимо кода | Полностью, вместе с графикой | Да, в пределах высоты печати | Да, увеличивает время нанесения |
| Переналадка между позициями | Смена рулона и макета | Смена рецепта, при другом материале — чернил | Смена рецепта и режима |
| Занимаемое место в линии | Значительное, аппликатор с запасом рулонов | Компактное | Компактное, плюс ограждение и вытяжка |
| Возможность перемаркировки | Есть, поверх дефектной | Отсутствует | Отсутствует |
| Работа в непрерывном режиме | Ограничена ёмкостью рулона | Ограничена объёмом чернил | Ограничена ресурсом источника |
Как технология влияет на качество кода
Выбор технологии определяет достижимое качество нанесения, а оно, в свою очередь, определяет запас читаемости кода. Связь прямая и практически важная.
| Параметр качества | Чем определяется |
|---|---|
| Контраст | Цвет нанесения относительно фона; у этикетки максимален за счёт подложки |
| Чёткость границ модулей | Разрешение технологии, растекание чернил, точность позиционирования капли |
| Равномерность модулей | Стабильность формирования элемента изображения по всей площади кода |
| Геометрическая точность | Синхронизация с движением продукта, стабильность скорости |
| Отсутствие пропусков | Состояние печатающего узла, непрерывность траектории при лазере |
| Стойкость к истиранию | Способ закрепления, глубина изменения материала при лазере |
Ключевое практическое следствие: код, нанесённый на пределе возможностей технологии, читается на линии, но может не читаться дальше по цепочке. Механизмы, из-за которых это происходит, разобраны в материале о том, почему Data Matrix перестаёт читаться.
Переменные данные помимо кода
Фактор, который регулярно упускают при сравнении технологий. Помимо Data Matrix на упаковку обычно наносятся дата производства, срок годности, номер партии, номер смены.
Если эти данные несла этикетка, то при переходе на прямое нанесение их нужно куда-то поместить. Варианты:
- Наносить тем же устройством. Увеличивает площадь нанесения и время, что влияет на достижимую скорость.
- Отдельным простым устройством. Каплеструйный принтер для дат, отдельный узел для кода. Добавляет оборудование, но не требует контроля и отбраковки для второго узла.
- Кодировать в самом Data Matrix. Данные содержатся в коде, но человекочитаемого текста на упаковке не остаётся — применимо не всегда.
Практическое замечание: необходимость наносить переменные данные помимо кода — частая причина, по которой переход с этикетирования оказывается сложнее, чем ожидалось. Оценивать нужно всю совокупность информации на упаковке, а не только Data Matrix.
Экономика на разных объёмах
Технологии различаются структурой затрат: одни требуют больших первоначальных вложений при низких эксплуатационных, другие наоборот. Точка равновесия зависит от годового объёма.
| Технология | Первоначальные вложения | Затраты на единицу |
|---|---|---|
| Этикетирование | Умеренные | Высокие: полотно, риббон, утилизация подложки |
| Термоструйная | Низкие | Высокие на объёме: картриджи |
| Каплеструйная непрерывная | Умеренные | Умеренные: чернила и растворитель |
| Пьезоструйная | Выше | Низкие: только чернила |
| Лазер | Высокие | Минимальные: обслуживание и ресурс источника |
Правило: чем выше годовой объём, тем больше вес эксплуатационных затрат и тем быстрее окупаются технологии с высокими первоначальными вложениями. На небольшом объёме экономия на расходниках не покроет разницу в стоимости оборудования.
Корректное сравнение выполняется по полной стоимости годной маркированной единицы, включающей не только расходники, но и потери от простоев, брак и ограничение производительности линии. Методика расчёта разобрана в материале о влиянии маркировки на OEE и стоимость владения.

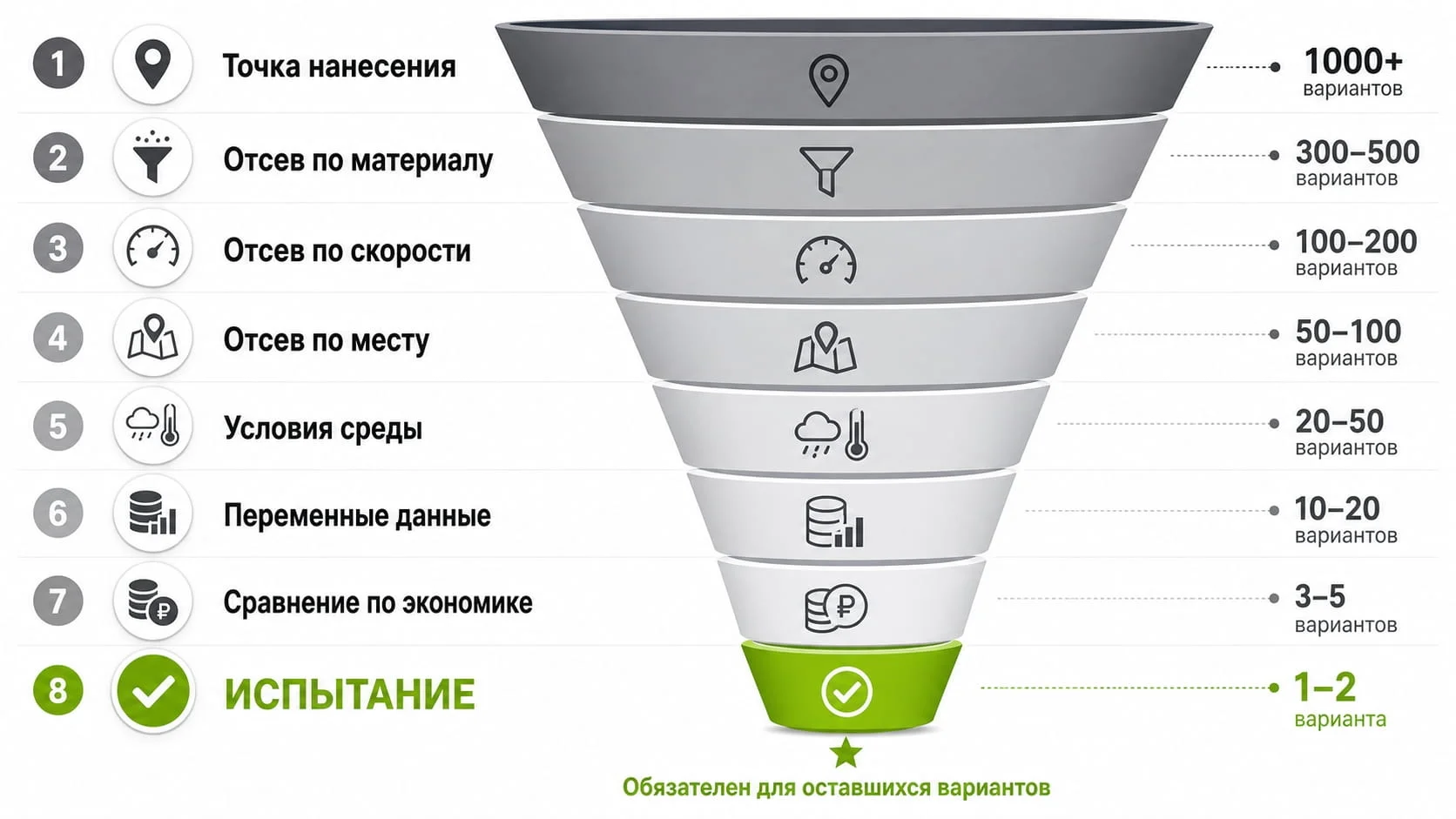

Алгоритм выбора
Последовательность, при которой неподходящие варианты отсеиваются до расчёта экономики.
Шаг 1. Определите точку нанесения. Какой элемент упаковки, какая поверхность, какая доступная площадь. Учтите дизайн: код требует свободной зоны и контрастного фона.
Шаг 2. Отсейте по материалу. Используйте матрицу применимости. Технологии, помеченные как неприменимые или ограниченно применимые для вашего материала, откладываются.
Шаг 3. Отсейте по скорости. Рассчитайте окно нанесения для вашей производительности. Технологии, чей цикл в него не укладывается, откладываются.
Шаг 4. Отсейте по месту. Проверьте, помещается ли оборудование в доступный участок линии с учётом обслуживания, ограждений и вытяжки при необходимости.
Шаг 5. Проверьте условия среды. Влага, конденсат, температура, запылённость, требования к мойке. Часть технологий в конкретных условиях неработоспособна.
Шаг 6. Учтите переменные данные. Определите, что ещё должно быть на упаковке помимо кода, и как это будет наноситься.
Шаг 7. Сравните оставшиеся по экономике. Полная стоимость владения на вашем годовом объёме за срок эксплуатации.
Шаг 8. Проведите испытание. Обязательный этап для оставшихся вариантов.
Как провести испытание на своей упаковке
Лабораторный результат и результат на производстве различаются. Испытание должно воспроизводить реальные условия.
| Этап | Что проверяется |
|---|---|
| Образцы с линии, не со склада | Упаковка, прошедшая производственный процесс, отличается от новой: температура, влажность, контакт с направляющими |
| Нанесение на рабочей скорости | Результат на статичном образце не подтверждает работоспособность в потоке |
| Все товарные позиции | Разные материалы, цвета фона, геометрия требуют отдельной проверки |
| Оценка качества кода | Не факт чтения, а численная оценка с запасом |
| Прохождение полного маршрута | Код после упаковки, термоусадки, охлаждения, транспортировки |
| Стойкость к истиранию | Контакт с соседними единицами при упаковке и перевозке |
| Поведение при вариации | Отклонения положения продукта в пределах допуска |
| Длительный прогон | Стабильность результата в течение смены, дрейф параметров |
Важно! Требование провести испытание на своей упаковке до заключения договора — стандартная практика. Отказ поставщика означает, что применимость технологии к конкретному материалу не проверена, и риск переносится на предприятие. Полный перечень вопросов к поставщику приведён в материале о том, как выбрать систему маркировки.
Типичные ошибки выбора
Выбирать по типу продукции
«Мы производим напитки, значит нужна такая-то технология» — неверная логика. Определяющее значение имеют материал упаковки, скорость линии и доступная зона нанесения. Два производства напитков с разной тарой требуют разных решений.
Сравнивать по стоимости расходников
Разница в стоимости расходного материала на единицу измеряется долями копейки. Разница в достижимой производительности линии измеряется процентами годового выпуска. Вторая величина обычно больше.
Не учитывать переменные данные
Если помимо кода нужно наносить дату и партию, задача решается не одним устройством. Обнаруживается это обычно уже после выбора технологии.
Проверять только на новой упаковке
Упаковка со склада и упаковка, прошедшая линию, ведут себя по-разному. Испытание должно проводиться на реальных образцах в рабочих условиях.
Не закладывать запас по скорости
Технология, выбранная под текущую производительность без запаса, станет ограничением при первой же модернизации линии. Как это проявляется и что с этим делать, разобрано в материале о модернизации системы маркировки.
Объявлять одну технологию универсально лучшей
Каждая технология выигрывает в определённом сочетании условий и проигрывает в другом. Утверждение о превосходстве без указания условий — маркетинговое, а не техническое.
Частые вопросы
Можно ли использовать одну технологию на всех линиях предприятия?
Возможно, если условия на линиях сопоставимы: близкие материалы упаковки, схожие скорости, одинаковые требования к переменным данным. Унификация упрощает обслуживание, обучение персонала и запас запасных частей. Но если линии существенно различаются по скорости или материалу, попытка унификации приводит к тому, что на части линий решение работает на пределе или требует компромиссов по качеству кода.
Насколько сложно перейти с одной технологии на другую?
Зависит от направления перехода. Переход с этикетирования на прямое нанесение обычно освобождает место и сохраняет большую часть механики и датчиков, но требует решения по переменным данным и проверки контраста на упаковке. Обратный переход требует места под аппликатор с запасом рулонов. В любом случае требуется перенастройка системы контроля под другой характер изображения.
Что делать, если поставщик упаковки сменил материал?
Проверить качество нанесения на новом материале до запуска в производство. Изменение состава плёнки, покрытия или цвета может изменить контраст, адгезию или поглощение лазерного излучения. Параметры процесса, подобранные для прежнего материала, могут не подойти. На практике это одна из частых причин внезапного роста доли брака при формально неизменной системе.
Можно ли комбинировать технологии на одной линии?
Да, и это распространённое решение. Например, Data Matrix наносится одним способом, а дата и номер партии — простым каплеструйным принтером. Или код наносится на крышку заранее, а переменные данные — на линии. Комбинация оправдана, когда разные элементы информации имеют разные требования к качеству и стойкости.
Как понять, что технология выбрана неправильно?
Основные признаки: линия работает на скорости ниже возможностей основного оборудования из-за маркировки; доля брака не снижается несмотря на настройку; требуется постоянное вмешательство оператора; при смене товарной позиции результат нестабилен. Если эти признаки сохраняются после устранения проблем механики и настройки контроля, вероятно, ограничение находится в самой технологии применительно к вашим условиям.
Выводы
Выбор способа нанесения Data Matrix — не выбор лучшей технологии, а поиск той, которая укладывается в ограничения конкретного производства: материал упаковки, доступную зону, такт линии, условия среды и объём выпуска.
Правильная последовательность — отсев по ограничениям, затем сравнение оставшихся по экономике на годовом объёме, затем обязательное испытание на реальной упаковке в рабочих условиях. Обратный порядок, при котором технология выбирается по стоимости расходников или по опыту соседнего предприятия, приводит к решениям, которые работают, но ограничивают производительность.
Отдельного внимания требуют два фактора, которые упускают чаще остальных: переменные данные помимо кода и запас по скорости на перспективу модернизации линии. Оба выявляются на стадии выбора и оба дорого обходятся, если обнаружены после внедрения.
Укажите параметры производства: тип продукции и упаковки, материал и состояние поверхности, доступную зону нанесения, производительность текущую и планируемую, условия среды и перечень переменных данных. Подготовим оценку применимых технологий и расчёт по стоимости маркированной единицы.
