Пьезоструйная печать формирует изображение каплями, каждая из которых выбрасывается по отдельной команде. Это даёт точный контроль объёма и момента выброса, а значит — высокое разрешение и чёткие границы модулей Data Matrix.
Технология не универсальна. Её работоспособность определяется не характеристикой печатающей головки, а сочетанием шести параметров: головка, чернила, материал подложки, расстояние до поверхности, скорость движения и способ закрепления нанесения. Изменение любого из них меняет результат.
Ключевое понятие: рабочее окно технологии — диапазон условий, в котором она даёт стабильный результат. Задача проектирования не в подборе оборудования, а в том, чтобы условия конкретной линии попали внутрь этого окна.
- Принцип формирования капли
- Пьезоструйная печать и Drop-on-Demand
- Печатающая головка и сопла
- Точность попадания капли
- Расстояние до поверхности
- Стабильность положения продукта
- Чернила: типы и подбор под материал
- Закрепление нанесения
- Однопроходная печать и высота кода
- Ограничения по скорости
- Состояние сопел и простои
- Обслуживание
- Дефекты печати и их причины
- Взаимодействие с системой контроля
- Совместимость с материалами упаковки
- Экономика на объёме
- Когда технология подходит и когда нет
- Методика испытания
- Частые вопросы
- Выводы
Принцип формирования капли
В основе технологии — обратный пьезоэлектрический эффект: пьезоэлемент изменяет форму под действием приложенного напряжения. Элемент установлен в камере с чернилами; его деформация создаёт волну давления, которая выталкивает каплю через сопло.
Форма управляющего импульса определяет параметры капли: объём, скорость вылета, наличие или отсутствие сателлитов — мелких дополнительных капель, летящих следом за основной. Именно управляемость этих параметров отличает пьезоструйную печать от технологий, где капля формируется физическим процессом без прямого управления.
| Объём капли | Определяет размер точки на поверхности и, следовательно, минимальный размер модуля |
|---|---|
| Скорость вылета | Влияет на точность попадания при движении продукта и на допустимое расстояние |
| Частота выброса | Определяет, сколько точек формируется в единицу времени, и через это — достижимую скорость печати |
| Стабильность капли | Отсутствие сателлитов и постоянство объёма определяют равномерность модулей кода |
Пьезоструйная печать и Drop-on-Demand
Терминологическое разграничение, которое регулярно смешивают.

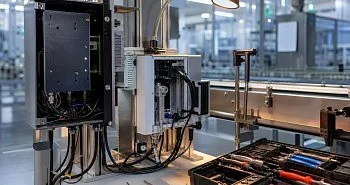

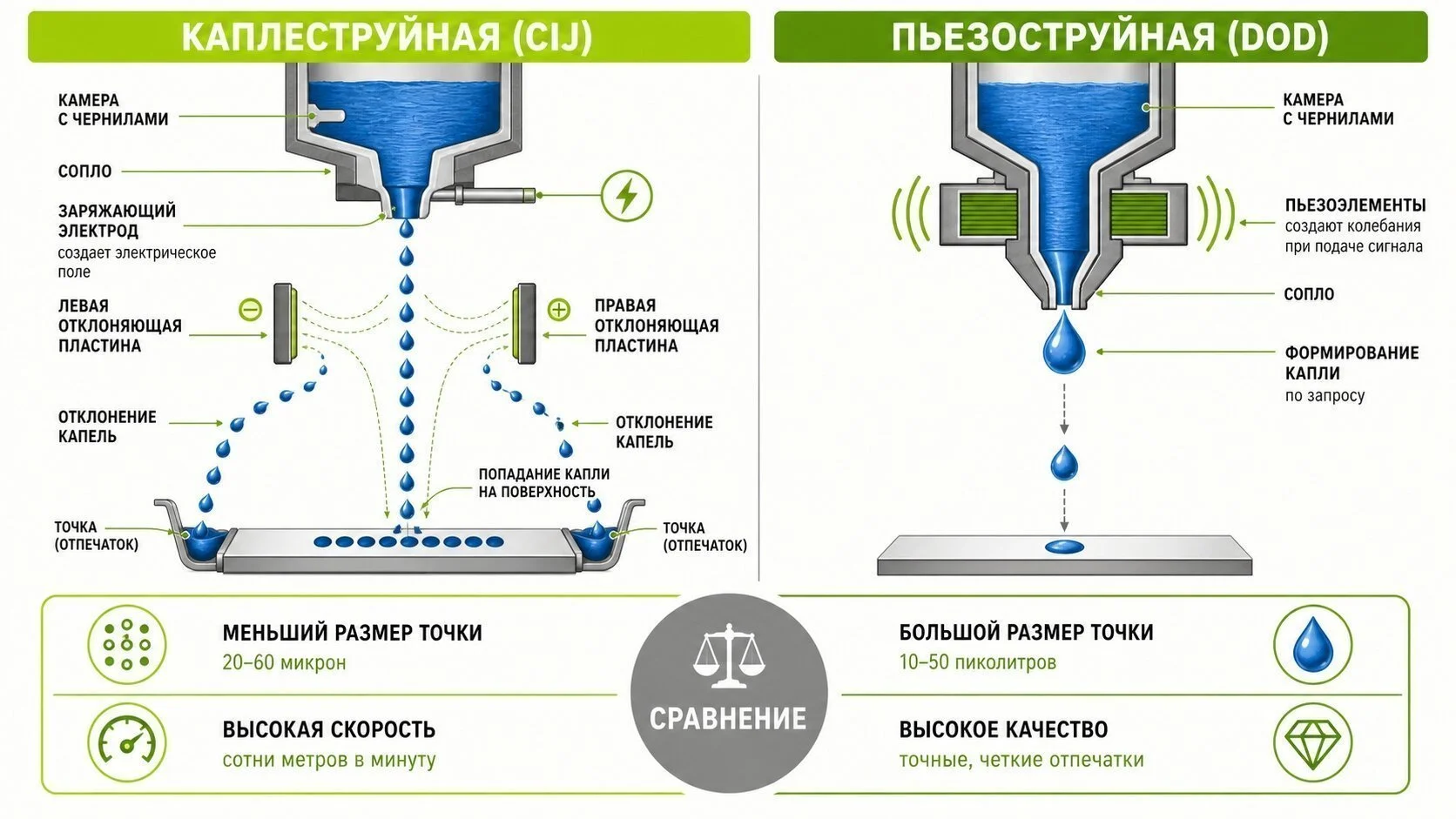

Drop-on-Demand — принцип работы, при котором капля формируется только в момент, когда она нужна для изображения. Противоположность — непрерывная струя, где капли образуются постоянно, а ненужные отклоняются в сторону и возвращаются в систему.
Пьезоструйная печать — одна из реализаций этого принципа. Вторая распространённая реализация — термоструйная, где капля выбрасывается за счёт вскипания чернил в микрокамере.
| Параметр | Пьезоструйная | Термоструйная |
|---|---|---|
| Механизм выброса | Деформация пьезоэлемента | Вскипание чернил в камере |
| Ограничения по чернилам | Шире: состав не обязан вскипать управляемо | Уже: требуются составы с подходящими тепловыми свойствами |
| Печатающий узел | Стационарный, чернила подаются отдельно | Обычно объединён с картриджем |
| Обслуживание | Требует контроля состояния сопел | Замена картриджа как единого узла |
| Ресурс узла | Длительный при правильной эксплуатации | Ограничен ресурсом картриджа |
Важно! Утверждение «это DOD-принтер» не описывает технологию однозначно — под ним может скрываться и пьезоструйное, и термоструйное решение с разными требованиями к чернилам, обслуживанию и условиям эксплуатации.
Печатающая головка и сопла
Головка содержит ряд сопел, расположенных с определённым шагом. Каждое сопло формирует свою строку точек, а изображение складывается из точек всех сопел по мере движения продукта.
| Количество сопел | Определяет высоту зоны печати за один проход |
|---|---|
| Шаг между соплами | Задаёт вертикальное разрешение и минимальный размер модуля |
| Диаметр сопла | Влияет на объём капли и требования к фильтрации чернил |
| Ориентация головки | Определяет, как ряд сопел расположен относительно направления движения |
Практическое следствие: высота печати за один проход ограничена конструкцией головки. Если требуемый размер кода превышает это ограничение, применяются несколько головок, расположенных со смещением, — что усложняет синхронизацию и увеличивает требования к стабильности положения продукта.
Точность попадания капли
Капля вылетает из сопла и летит до поверхности. За время полёта продукт перемещается — капля попадает не в ту точку, над которой находилось сопло в момент выброса, а со смещением.
Величина смещения зависит от времени полёта и скорости движения продукта. Время полёта, в свою очередь, определяется расстоянием до поверхности и скоростью вылета капли.
Смещение попадания = скорость движения продукта × (расстояние до поверхности / скорость вылета капли)
Систематическое смещение компенсируется настройкой — момент выброса сдвигается заранее. Проблему создаёт непостоянство: если расстояние до поверхности меняется от единицы к единице, смещение тоже меняется, и компенсировать его настройкой невозможно.
Отсюда основное требование технологии к производству: стабильность расстояния между головкой и поверхностью важнее его абсолютной величины.
Расстояние до поверхности
Пьезоструйная печать работает на малых расстояниях. Увеличение зазора ухудшает результат сразу по нескольким направлениям.
| Что происходит при увеличении расстояния | Последствие для кода |
|---|---|
| Растёт время полёта капли | Увеличивается смещение попадания при движении продукта |
| Капля успевает потерять скорость | Менее чёткое попадание, размытие границ точки |
| Растёт влияние воздушных потоков | Разброс попадания, неравномерность модулей |
| Усиливается влияние сателлитов | Дополнительные точки вокруг основных, снижение контраста границ |
| Растёт разброс при колебании зазора | Нестабильность результата от единицы к единице |
Практическое следствие для компоновки: участок нанесения требует механики, обеспечивающей стабильное положение продукта — направляющих, прижимов, стабилизирующих элементов. Без них технология работает нестабильно независимо от качества самой головки.
Стабильность положения продукта
Наиболее частая причина проблем при внедрении технологии — не оборудование, а подача продукта.
Источники нестабильности:
- Боковое смещение. Продукт гуляет по ширине конвейера, код наносится в разные места.
- Вертикальные колебания. Лёгкая упаковка подскакивает на стыках, зазор меняется.
- Вращение цилиндрической тары. Поверхность под головкой меняет положение и кривизну.
- Деформация мягкой упаковки. Форма меняется под собственным весом или при контакте с направляющими.
- Вибрация. Передаётся от соседнего оборудования, создаёт микросмещения при нанесении.
- Разброс размеров упаковки. В пределах допуска, но достаточный для изменения зазора.
Важно! При выборе технологии стабильность подачи оценивается измерением, а не визуально. На выборке из нескольких десятков единиц измеряется разброс положения относительно точки нанесения. Если он сопоставим с размером кода, участок требует доработки механики до внедрения, а не после. Способы выявления таких проблем разобраны в материале о диагностике проблем маркировки по слоям.
Чернила: типы и подбор под материал
Чернила — не расходник, который выбирается по цене. Их состав определяет, будет ли код держаться на конкретном материале и с каким контрастом.
| Тип | Механизм закрепления | Характерное применение |
|---|---|---|
| Водные | Впитывание в пористую поверхность и испарение воды | Картон, бумага, гофрокороб |
| На основе растворителя | Испарение растворителя с образованием плёнки | Полимеры, металл, непористые поверхности |
| УФ-отверждаемые | Полимеризация под ультрафиолетовым излучением | Непористые поверхности при требовании быстрого закрепления |
| Термоплавкие | Затвердевание при остывании | Материалы, не допускающие растворителей и влаги |
Что учитывается при подборе
- адгезия к конкретному материалу и покрытию;
- контраст относительно цвета фона упаковки;
- время закрепления при рабочей скорости линии;
- стойкость к истиранию и воздействиям технологического маршрута;
- допустимость контакта с пищевым продуктом при выбранной точке нанесения;
- совместимость с материалами печатающего узла;
- требования к вентиляции при использовании растворителей.
Практическое замечание: смена поставщика упаковки может потребовать смены чернил, даже если материал формально тот же. Изменение покрытия, добавок или обработки поверхности меняет адгезию. Это одна из частых причин внезапного ухудшения качества кода при неизменном оборудовании.
Закрепление нанесения
Печать и закрепление — два разных процесса, разделённых во времени. Между ними код физически присутствует на поверхности, но может быть повреждён контактом.
| Способ | Что определяет время | Что требуется на линии |
|---|---|---|
| Впитывание | Пористость материала, объём капли | Расстояние до следующего контакта |
| Испарение растворителя | Состав чернил, температура, движение воздуха | Расстояние, возможно обдув |
| УФ-отверждение | Мощность источника и время экспонирования | УФ-источник в составе участка |
| Остывание | Температура окружающей среды и массы упаковки | Расстояние, возможно охлаждение |

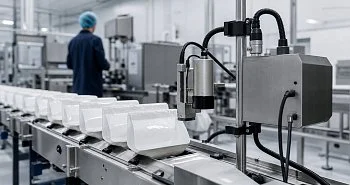

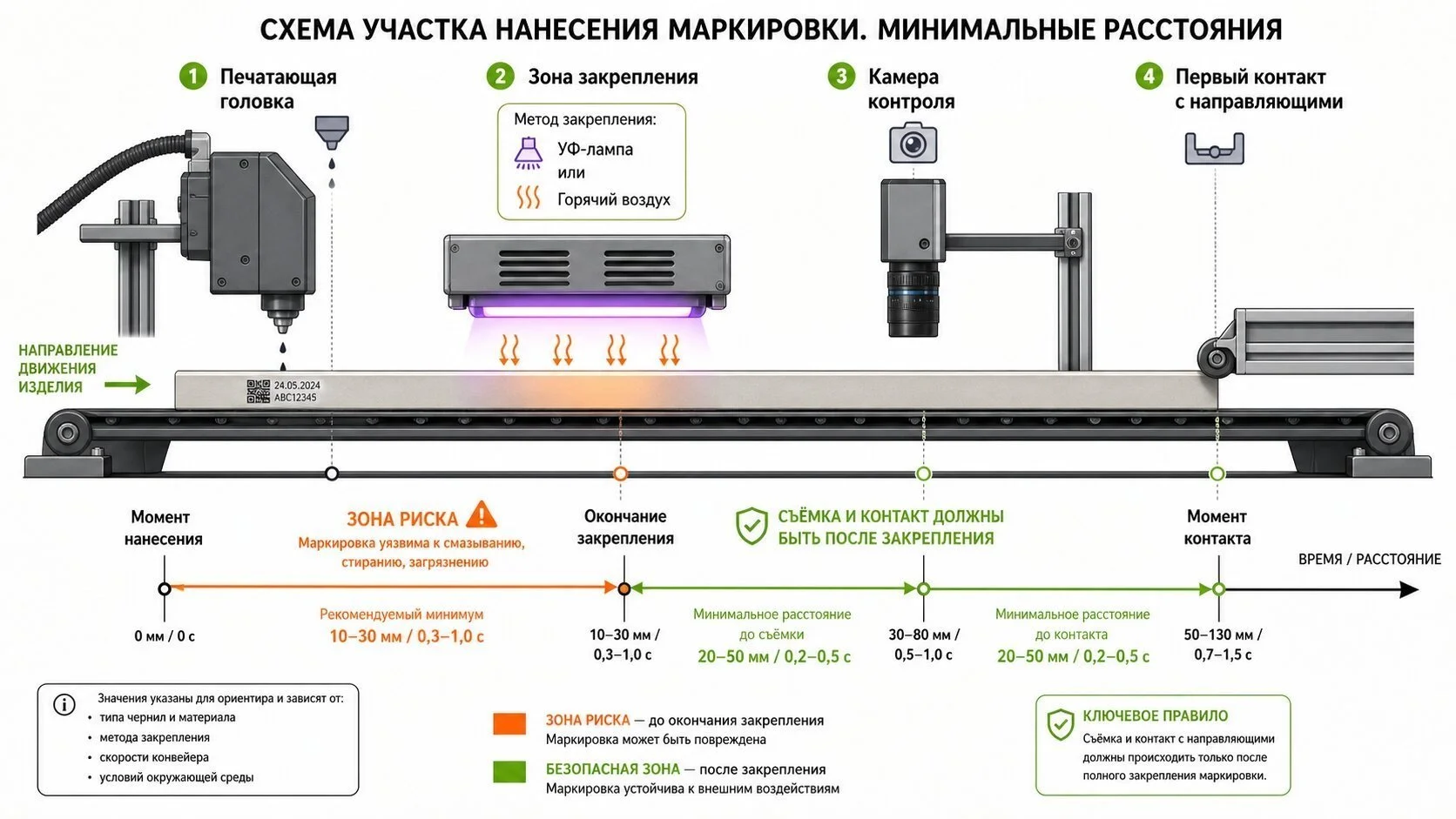

Практическое требование к компоновке: между печатающей головкой и первым контактом с направляющими, соседними упаковками или элементами линии должно пройти достаточное расстояние. Определяется временем закрепления и скоростью движения.
То же относится к положению камеры контроля. Съёмка незакреплённого кода даёт искажённое представление о результате: код может выглядеть корректно в момент съёмки и смазаться при последующем контакте. Как это влияет на общий расчёт участка, показано в материале о бюджете времени высокоскоростной линии.
Однопроходная печать и высота кода
Код формируется за один проход продукта мимо головки. Повторный проход невозможен — продукт движется в одном направлении и не возвращается.
Отсюда два ограничения.
По высоте. Размер кода поперёк направления движения ограничен высотой зоны печати головки. Превышение требует нескольких головок со смещением, что усложняет синхронизацию: обе головки должны сформировать части кода, точно совпадающие по границе.
По исправлению. Дефект, возникший при печати, не исправляется — единица отбраковывается. В отличие от этикетирования, где возможна повторная наклейка поверх дефектной, прямое нанесение перемаркировке не поддаётся.
Ограничения по скорости
Достижимая скорость определяется не одним параметром, а тремя одновременно.
| Ограничение | Механизм | Как расширяется |
|---|---|---|
| Частота выброса капель | При высокой скорости движения расстояние между точками растёт, модули перестают быть сплошными | Увеличение размера модуля, применение головки с большей частотой |
| Время формирования кода | Код формируется по мере прохождения продукта; длина кода определяет требуемую длину пути | Уменьшение размера кода, изменение ориентации |
| Время закрепления | При высокой скорости продукт быстрее достигает следующего контакта | Быстросохнущие чернила, УФ-отверждение, увеличение расстояния |
Важно! Наиболее частое ограничение на высокоскоростной линии — не частота выброса капель, а время закрепления. Печать формально успевает, но код не успевает закрепиться до контакта с направляющими или соседними единицами и смазывается. Диагностический признак: код физически смазан на упаковке, причём смазывание направленное.
Состояние сопел и простои
Сопло с нарушенной работой не формирует свою строку точек. В коде появляется горизонтальная полоса пропусков — дефект, который система контроля выявляет, но который требует вмешательства в оборудование.
Причины нарушения работы сопла
- Засыхание чернил при простое. Наиболее частая причина, особенно при использовании быстросохнущих составов.
- Загрязнение. Частицы в чернилах или пыль из окружающей среды.
- Попадание воздуха. Пузырёк в канале нарушает формирование капли.
- Механическое повреждение. Контакт головки с продуктом при сбое подачи.
- Износ. Постепенное изменение геометрии сопла при длительной эксплуатации.
Простой как фактор риска
Технология чувствительна к длительным остановкам. При простое чернила в соплах могут засохнуть, и первые единицы после запуска выходят с дефектами до восстановления нормальной работы.
Способы снижения риска: автоматическая продувка или прокачка перед запуском, режим поддержания при кратковременных остановках, закрывание головки при длительном простое, применение чернил с замедленным высыханием при частых остановках.
Рециркуляция чернил — архитектурное решение, при котором чернила постоянно циркулируют через головку, снижая риск засыхания и осаждения. Это свойство конкретной конструкции, а не универсальная характеристика пьезоструйной печати: часть решений её имеет, часть нет.
Обслуживание
| Операция | Периодичность | Влияние на доступность |
|---|---|---|
| Очистка поверхности головки | Регулярно по регламенту | Короткая остановка |
| Прокачка и продувка сопел | При запуске, после простоя, при появлении пропусков | Короткая остановка, расход чернил |
| Замена фильтров | По наработке | Плановая остановка |
| Пополнение чернил | По расходу | Зависит от конструкции: с остановкой или без |
| Проверка качества нанесения | При запуске и смене позиции | Несколько единиц на пробу |
| Замена головки | По исчерпании ресурса или при повреждении | Длительная остановка, требует настройки |
При оценке технологии для непрерывного производства ключевой вопрос — возможно ли пополнение чернил без остановки линии. На производстве, работающем в несколько смен без технологических пауз, необходимость останавливать линию для дозаправки существенно влияет на доступность.
Дефекты печати и их причины

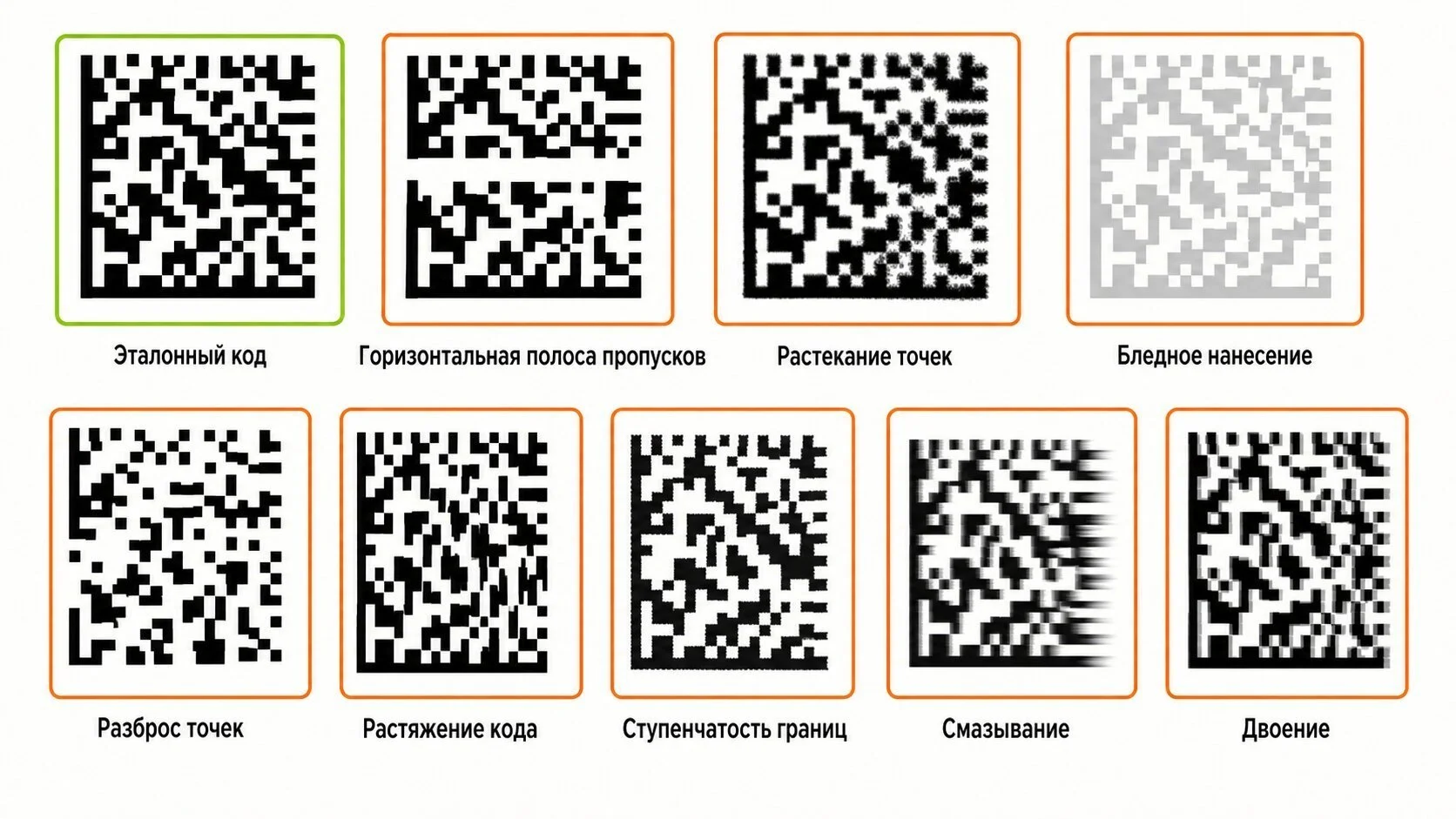

| Дефект | Как выглядит | Вероятная причина |
|---|---|---|
| Горизонтальная полоса пропусков | Одна строка модулей отсутствует по всей длине кода | Нерабочее сопло |
| Растекание точек | Модули сливаются, границы размыты | Несоответствие чернил материалу, избыточный объём капли |
| Бледное нанесение | Низкий контраст при формально корректной геометрии | Недостаточный объём капли, впитывание, износ головки |
| Разброс точек | Модули неровные, точки смещены относительно сетки | Большое расстояние, воздушные потоки, сателлиты |
| Растяжение или сжатие кода | Пропорции нарушены вдоль движения | Несоответствие заданной скорости фактической, сбой энкодера |
| Ступенчатость границ | Прямые линии кода выглядят зубчатыми | Вибрация, нестабильность подачи |
| Смазывание | Код размазан в направлении движения | Контакт до закрепления нанесения |
| Двоение | Часть модулей продублирована со смещением | Сателлиты, подскок продукта во время печати |
Разбор того, как каждый из этих дефектов влияет на читаемость и как отличить дефект нанесения от проблемы съёмки, приведён в материале о том, почему Data Matrix не читается.
Взаимодействие с системой контроля
Пьезоструйная печать предъявляет к контролю специфические требования.
Положение камеры. Определяется не только временем срабатывания, но и временем закрепления нанесения. Съёмка незакреплённого кода даёт результат, не соответствующий тому, что будет на упаковке дальше.
Контраст на изображении. Зависит от сочетания цвета чернил, цвета фона упаковки и спектра подсветки. Подбор освещения выполняется опытным путём под конкретную пару чернил и материала.
Выявление пропусков сопел. Контроль качества нанесения обнаруживает эту проблему на ранней стадии — когда пропуски ещё компенсируются коррекцией ошибок и код читается. Простое чтение такие коды пропускает, и проблема выявляется только когда пропусков становится достаточно для отказа декодирования.
Настройка экспозиции, освещения и области анализа под конкретный характер нанесения разобрана в материале о машинном зрении и верификации Data Matrix.
Совместимость с материалами упаковки
| Материал | Применимость | На что обратить внимание |
|---|---|---|
| Картон, гофрокороб | Хорошая | Пористость влияет на растекание, подбор объёма капли |
| PET | Хорошая при подборе чернил | Непористая поверхность, требуется адгезия и закрепление |
| Полиолефины | Требует подбора | Низкая поверхностная энергия, возможна необходимость активации поверхности |
| Стекло | Применима | Гладкая поверхность, критична адгезия и стойкость к истиранию |
| Металл, лакированная банка | Применима | Зависит от покрытия, требуется проверка стойкости |
| Плёнка | Применима | Деформация при нанесении, нестабильность положения |
| Металлизированная плёнка | Ограниченно | Контраст зависит от цвета чернил, отражающая поверхность |
| Влажная поверхность | Требует решения | Вода мешает адгезии, необходим обдув или иная точка нанесения |
| Замороженная упаковка | Требует решения | Конденсат, изменение свойств чернил при низкой температуре |
Особенности нанесения на конкретные типы тары разобраны отдельно: для жёсткой упаковки — в материале о маркировке бутылок, банок и крышек, для плёнки и пакетов — в материале о маркировке гибкой упаковки.
Экономика на объёме
Структура затрат технологии: умеренные первоначальные вложения при низких затратах на единицу.
| Статья | Характер |
|---|---|
| Оборудование и монтаж | Разовые вложения |
| Доработка механики подачи | Разовые, часто недооценённые; требуются для стабилизации положения |
| Система закрепления | Разовые при использовании УФ-отверждения |
| Чернила | Пропорционально объёму выпуска и размеру кода |
| Расход при обслуживании | Прокачка и промывка расходуют чернила без нанесения |
| Замена головки | Периодические по ресурсу |
| Обслуживание | Регламентное, трудозатраты персонала |
| Потери от простоев | Дозаправка, обслуживание, восстановление после засыхания сопел |
Расход чернил прямо зависит от размера кода: увеличение кода вдвое по каждой стороне увеличивает расход примерно вчетверо. Это ещё один аргумент в пользу того, что размер кода — расчётная величина, а не выбор по умолчанию.
Корректное сравнение с альтернативами выполняется по полной стоимости годной маркированной единицы за период эксплуатации. Методика приведена в материале о влиянии маркировки на OEE и стоимость владения.
Когда технология подходит и когда нет
Подходит
- Требуется высокое разрешение кода. Мелкий код с чёткими модулями на ограниченной площади.
- Большой годовой объём. Низкие затраты на единицу окупают вложения.
- Стабильная подача продукта. Механика обеспечивает постоянный зазор.
- Непористая поверхность с подобранными чернилами. Адгезия и контраст подтверждены испытанием.
- Ограниченное место в линии. Компактнее аппликатора с запасом рулонов.
- Требуется наносить переменные данные вместе с кодом. В пределах высоты печати.
Не подходит
- Нестабильное положение продукта. До доработки механики технология работать не будет.
- Требуется крупный код. Высота печати ограничена конструкцией головки.
- Влажная или загрязнённая поверхность. Адгезия не формируется.
- Материал не допускает подходящих чернил. Пищевой контакт, специфические покрытия.
- Требуется перемаркировка. Прямое нанесение поверх дефектного кода невозможно.
- Небольшой объём выпуска. Вложения не окупаются экономией на расходниках.
- Частые длительные простои. Риск засыхания сопел без соответствующей архитектуры.
Методика испытания
Шаг 1. Образцы с линии. Упаковка, прошедшая производственный процесс, а не со склада. Температура, влажность и состояние поверхности отличаются.
Шаг 2. Проверка адгезии. Нанесение на образец, выдержка, испытание на истирание. Код должен сохраняться после механического воздействия, сопоставимого с реальным.
Шаг 3. Проверка контраста. Оценка качества кода приборным методом, а не визуально. Требуется численный результат с запасом.
Шаг 4. Нанесение на рабочей скорости. Статичный образец не подтверждает работоспособность в потоке.
Шаг 5. Проверка времени закрепления. Контакт с поверхностью через различные интервалы после нанесения — определяется минимальное расстояние до следующего контакта.
Шаг 6. Прохождение полного маршрута. Код после упаковки, термоусадки, охлаждения, транспортировки.
Шаг 7. Все товарные позиции. Разные материалы и цвета фона требуют отдельной проверки и, возможно, разных чернил.
Шаг 8. Длительный прогон. Стабильность результата в течение смены, наличие дрейфа параметров, поведение после кратковременных остановок.
Частые вопросы
Насколько технология требовательна к стабильности линии?
Более требовательна, чем этикетирование и лазерное нанесение. Малое рабочее расстояние означает, что колебания положения продукта напрямую влияют на точность попадания капли. На практике внедрение часто требует доработки механики подачи — установки направляющих, прижимов, стабилизирующих элементов. Эти работы нужно закладывать в проект, а не обнаруживать при пусконаладке.
Что происходит при длительном простое линии?
Основной риск — засыхание чернил в соплах. Последствия зависят от архитектуры конкретного решения: часть систем имеет режим поддержания или автоматическую продувку при запуске, часть требует ручного обслуживания. При выборе оборудования для производства с частыми остановками этот вопрос нужно задавать отдельно и уточнять, что именно происходит после простоя разной длительности.
Можно ли использовать одни чернила для всех позиций?
Если материал упаковки одинаков — да. Если позиции различаются материалом, цветом фона или покрытием, может потребоваться разный состав. Смена чернил при переналадке — операция, требующая промывки системы, что увеличивает время смены позиции. При планировании ассортимента это стоит учитывать: группировка позиций по типу материала сокращает число смен чернил.
Как понять, что проблема в соплах, а не в чём-то другом?
Характерный признак — горизонтальная полоса пропусков одинаковой ширины по всей длине кода, повторяющаяся на каждой единице в одном и том же месте. Это указывает на конкретное сопло. Если пропуски случайные и меняют положение, причина в другом: нестабильность подачи, вибрация, воздушные потоки. Проверяется тестовым отпечатком, где каждое сопло формирует отдельную линию.
Насколько сложен переход с этикетирования на пьезоструйную печать?
Технически монтаж проще: печатающая головка компактнее аппликатора, освобождается место. Сложности в другом: требуется проверить адгезию и контраст на материале упаковки, обеспечить стабильность положения продукта, решить, где будут наноситься переменные данные, если их несла этикетка, и перенастроить систему контроля под другой характер изображения. Полный перечень вопросов при таком переходе разобран в материале о границах применимости этикетирования.
Выводы
Пьезоструйная печать даёт высокое разрешение и низкие затраты на единицу при большом объёме выпуска. Взамен она требовательна к стабильности положения продукта и требует решения вопроса закрепления нанесения при высокой скорости.
Работоспособность определяется не характеристиками головки, а сочетанием шести параметров: головка, чернила, материал подложки, расстояние, скорость и способ закрепления. Изменение любого из них — включая смену поставщика упаковки — требует повторной проверки результата.
Наиболее частые причины проблем при внедрении: недостаточная стабильность подачи продукта, недооценённое время закрепления при высокой скорости, засыхание сопел после простоев. Все три выявляются на стадии испытания и решаются проектированием, а не настройкой после запуска.
Укажите параметры производства: материал и состояние поверхности упаковки, производительность линии, доступную зону нанесения, стабильность подачи продукта, условия среды и требуемый размер кода. Подготовим оценку применимости технологии и требований к участку.
