Маркировочный участок редко воспринимается как критический. Он появился на линии позже основного оборудования, занимает мало места, не участвует в создании продукта и не влияет на его качество. Формально это вспомогательная операция.
Фактически он встроен между производством и отгрузкой в позиции, где его отказ блокирует всё, что находится дальше. Продукция может быть произведена, упакована и уложена на паллету — но без корректной маркировки она не может покинуть предприятие.
Определение критического узла: элемент, отказ которого останавливает выпуск или отгрузку продукции и не может быть компенсирован обходным путём в разумное время. По этому признаку маркировочный участок находится в одном ряду с основным технологическим оборудованием.
- Позиция маркировки в производственной цепочке
- Что делает узел критическим
- Три типа отказов по последствиям
- Как посчитать цену отказа
- Оценка вероятности
- Карта рисков участка
- Риски со стороны поставщика
- Риски, связанные с персоналом
- Как снизить риск
- Что дублировать имеет смысл
- Регламент действий при отказе
- Плановое обслуживание вместо аварийного
- Как учитывать критичность в новом проекте
- Частые вопросы
- Выводы

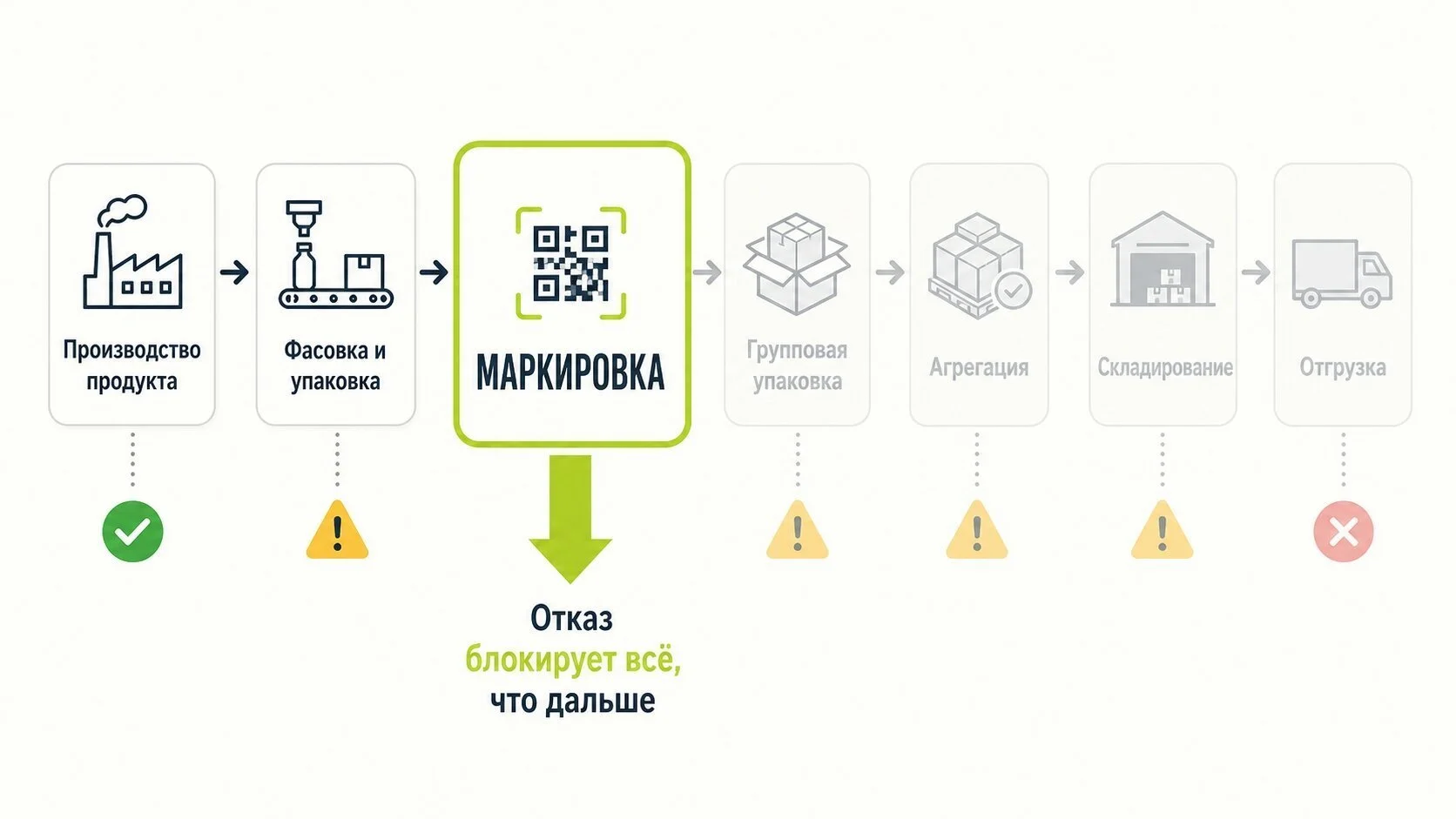

Позиция маркировки в производственной цепочке
Понимание критичности начинается с того, где именно находится маркировочный участок относительно остальных операций.
| Этап | Что происходит | Возможен ли обход при отказе |
|---|---|---|
| Производство продукта | Формирование продукции | Нет, но продукт может быть произведён впрок |
| Фасовка и упаковка | Продукт помещается в потребительскую тару | Ограниченно, при наличии резервного оборудования |
| Маркировка | Нанесение кода, контроль, фиксация данных | Практически нет |
| Групповая упаковка | Формирование коробов | Ручная укладка при остановке автомата |
| Агрегация | Связь единиц с коробом и паллетой | Ручное сканирование при небольшом объёме |
| Складирование | Размещение готовой продукции | Да, ручными средствами |
| Отгрузка | Передача продукции получателю | Невозможна без корректной маркировки |
Особенность позиции: маркировка находится посередине цепочки и не имеет ручной альтернативы в промышленных объёмах. Упаковку при отказе автомата можно временно выполнять вручную. Нанести десятки тысяч уникальных кодов вручную с фиксацией каждого — нельзя.
Важно! Дополнительная особенность — накопление. Продукция, выпущенная без корректной маркировки, не просто не отгружается: она занимает складские площади и требует последующего решения. При длительном отказе к прямым потерям от простоя добавляется проблема с уже произведённой продукцией.
Что делает узел критическим
Критичность определяется сочетанием признаков, а не отдельным свойством.
| Признак | Применительно к маркировке |
|---|---|
| Отсутствие обходного пути | Ручное нанесение неприменимо в промышленных объёмах |
| Блокирование последующих операций | Без маркировки невозможна отгрузка |
| Отсутствие дублирования | Обычно один участок на линию, резерва нет |
| Зависимость от внешних систем | Получение кодов, передача сведений |
| Зависимость от внешнего сервиса | Ремонт часто невозможен силами предприятия |
| Специализированные компоненты | Часть узлов не заменяется типовыми аналогами |
| Проприетарное ПО | При недоступности разработчика восстановление затруднено |
| Узкая компетенция | Обслуживание требует знаний, которых нет у общей ремонтной службы |
Чем больше признаков совпадает для конкретного предприятия, тем выше критичность. Участок, обслуживаемый собственным персоналом на типовых компонентах с локальным пулом кодов, менее критичен, чем участок на проприетарном ПО с зависимостью от единственного специалиста поставщика.
Три типа отказов по последствиям
Не всякий отказ останавливает производство. Разделение помогает правильно распределить внимание и бюджет.
Тип 1. Полная остановка выпуска
Выпуск маркируемой продукции прекращается немедленно.
- отказ устройства нанесения;
- отказ управления линией;
- исчерпание пула кодов без возможности пополнения;
- отсутствие питания на участке;
- отказ ПО без возможности перезапуска.
Тип 2. Снижение производительности
Линия работает, но медленнее или с потерями.
- рост доли отбраковки;
- частые микроостановки;
- необходимость снизить скорость для стабильной работы;
- отказ механизма отбраковки с переходом на ручной контроль;
- увеличение времени переналадки.
Тип 3. Отложенные последствия
Производство идёт нормально, проблема проявляется позже.
- расхождение данных с фактическим выпуском;
- коды на пределе читаемости, отказ при приёмке у получателя;
- ошибки агрегации, обнаруженные при отгрузке;
- отсутствие передачи сведений во внешние системы;
- выпуск партии с кодами другой позиции.
Важно! Третий тип наиболее опасен экономически. К моменту обнаружения объём затронутой продукции измеряется партиями, а исправление требует работы с уже отгруженным товаром. При этом на линии проблема никак не проявляется — оборудование работает, продукция выпускается.
Методика выявления таких проблем разобрана в материале о диагностике проблем промышленной маркировки.
Как посчитать цену отказа
Без числа обсуждение рисков остаётся абстрактным. Расчёт выполняется в три шага.
Шаг 1. Стоимость часа простоя линии
| Составляющая | Как определить |
|---|---|
| Недовыпуск | Производительность × маржинальная прибыль единицы |
| Простой персонала | Численность смены × стоимость часа с отчислениями |
| Потери продукта | Объём, утилизируемый при остановке в середине процесса |
| Энергозатраты в простое | Оборудование, которое нельзя отключить |
| Компенсация плана | Стоимость дополнительных смен |
| Срыв отгрузок | Штрафы, срочная логистика |
Шаг 2. Реалистичное время восстановления
Не оптимистичная оценка, а время с учётом всех составляющих: обнаружение проблемы, диагностика, наличие запасной части, время реакции сервиса, время прибытия специалиста, собственно ремонт, настройка и проверка после восстановления.
Для каждого критичного узла время определяется отдельно. Замена датчика из складского запаса и восстановление проприетарного ПО без доступа к разработчику — величины разного порядка.
Шаг 3. Произведение
Цена отказа узла = стоимость часа простоя × реалистичное время восстановления
Расчёт выполняется для каждого критичного узла отдельно. Результат — таблица, показывающая, отказ чего именно обходится дороже всего. Это и есть основание для приоритетов при формировании запаса, выборе сервисных условий и планировании модернизации.
Детальная методика расчёта потерь производительности приведена в материале о влиянии маркировки на OEE.
Оценка вероятности
Цена отказа сама по себе не определяет приоритет. Дорогой отказ с низкой вероятностью может требовать меньше внимания, чем умеренный, но частый.
| Что оценивать | Как |
|---|---|
| История отказов | Журнал за прошедший период: что и как часто выходило из строя |
| Наработка | Сколько отработал узел относительно заявленного ресурса |
| Расходуемый ресурс | Компоненты с ограниченным сроком службы |
| Условия эксплуатации | Влажность, запылённость, вибрация, температурные перепады |
| Интенсивность использования | Непрерывный режим против односменного |
| Внешние факторы | Стабильность питания, качество сжатого воздуха, надёжность сети |
Практическое замечание: без журнала отказов оценка вероятности строится на предположениях. Ведение журнала с фиксацией каждого события — включая короткие остановки — даёт основание для решений уже через несколько месяцев.
Карта рисков участка
Сводный инструмент: для каждого узла определяются последствия отказа, время восстановления, вероятность и итоговый приоритет.
| Узел | Тип последствий | Что определяет время восстановления |
|---|---|---|
| Устройство нанесения | Полная остановка | Наличие запасного узла, доступность сервиса |
| Печатающая головка или источник | Полная остановка | Наличие запчасти, обычно только оригинальной |
| Камера контроля | Зависит от требований: остановка или работа без контроля | Совместимость замены с ПО, время настройки |
| Освещение | Снижение производительности, рост брака | Наличие аналога, простота замены |
| Датчик присутствия | Полная остановка нанесения | Обычно типовой компонент, замена быстрая |
| Энкодер | Нестабильность, рост брака | Типовой компонент, требует юстировки |
| Механизм отбраковки | Работа с ручным контролем | Ремонт или изготовление силами предприятия возможны |
| Промышленный компьютер | Полная остановка | Наличие резервного, переносимость ПО и конфигурации |
| Программное обеспечение | Полная остановка | Наличие резервной копии, доступность поставщика |
| Лицензии и ключи | Полная остановка | Только через правообладателя |
| Сеть и связь | Зависит от архитектуры: от нуля до остановки | Объём локального пула кодов |
| Питание участка | Полная остановка | Восстановление питания плюс корректный перезапуск |
| Сжатый воздух | Отказ отбраковки, иногда нанесения | Восстановление подачи |
Строка про сеть показательна: последствия полностью определяются архитектурой. При корректно реализованном локальном пуле кодов отказ связи не останавливает производство. При поштучном запросе кодов — останавливает немедленно. Разбор этой зависимости приведён в материале об автономности линии маркировки.
Риски со стороны поставщика
Отдельная группа рисков, не связанная с состоянием оборудования. Система может быть исправна, но невосстановима при отказе.
| Риск | Как проявляется |
|---|---|
| Недоступность запчастей | Отказ узла превращается в остановку на недели |
| Длительный срок поставки | Формально запчасть есть, но время ожидания неприемлемо |
| Уход поставщика | Обращение при аварии не даёт результата |
| Прекращение поддержки модели | Оборудование исправно, но официально не обслуживается |
| Отсутствие обновлений ПО | При изменении внешних требований система перестаёт соответствовать |
| Единственный специалист | Его недоступность блокирует восстановление |
| Отсутствие документации | Сторонний специалист не может разобраться в конфигурации |
| Закрытые протоколы | Невозможно подключить замещающий компонент |
Эти риски отличаются тем, что их нельзя устранить обслуживанием оборудования. Они устраняются условиями договора при выборе поставщика или заменой системы, если ситуация уже сложилась. Подробный разбор ситуации с неподдерживаемым оборудованием и порядок действий приведены в материале о том, что делать, если оборудование больше не обслуживается.
Риски, связанные с персоналом
Группа рисков, которую редко включают в оценку, хотя она реализуется чаще технических отказов.
| Риск | Последствие |
|---|---|
| Неполная переналадка | Партия с кодами другой товарной позиции |
| Пропуск контроля первых единиц | Ошибка обнаруживается через сотни выпущенных упаковок |
| Изменение состава короба без корректировки данных | Расхождение, выявляемое при приёмке |
| Отключение контроля при ложном браке | Продукция выпускается без проверки |
| Неформальный обход проблемы | Неисправность маскируется и не устраняется |
| Зависимость от одного наладчика | В его отсутствие участок не переналаживается |
| Отсутствие регламента для нештатных ситуаций | Решения принимаются по усмотрению, результат непредсказуем |
Важно! Отключение системы контроля при частом ложном браке — типичный сценарий. Оператор устал от постоянных остановок и отключил проверку, чтобы выполнить сменное задание. Формально линия работает лучше. Фактически продукция выпускается без контроля, и это выявляется только при сверке или у получателя.
Как снизить риск
Меры, упорядоченные по соотношению эффекта и затрат.
Информация — не требует затрат
- Спецификация компонентов. Перечень всех узлов с производителями и артикулами. Часто выясняется, что часть компонентов — типовые изделия, доступные напрямую.
- Резервная копия конфигурации. Настройки, рецепты, лицензии, сохранённые отдельно от оборудования.
- Схемы подключения. Позволяют стороннему специалисту разобраться в системе.
- Контакты производителей узлов. Не только интегратора, но и изготовителей компонентов.
- Журнал отказов. Основание для оценки вероятности и планирования запаса.
Организация — минимальные затраты
- Регламенты переналадки и нештатных ситуаций. Письменные, с фиксацией выполнения.
- Обучение нескольких сотрудников. Устранение зависимости от одного специалиста.
- Регулярная сверка данных. Раннее выявление отложенных проблем.
- Владелец процесса. Один ответственный за участок целиком.
- Плановое обслуживание. По регламенту, а не по факту отказа.
Материальные меры
- Аварийный запас критичных компонентов. В первую очередь тех, что не заменяются аналогами.
- Резервное оборудование. Для узлов с наибольшей ценой отказа.
- Накопитель перед участком. Позволяет части сбоев не останавливать основную линию.
- Резервирование питания. Защита от корректной остановки при кратковременных провалах.
Договорные меры
- Время реакции и выезда в договоре. С определением, что считается реакцией.
- Обязательства по запчастям. Наличие склада, срок поддержки модели.
- Права на ПО и резервное копирование. Возможность восстановления без поставщика.
- Передача документации. Включая спецификацию с артикулами.
Что дублировать имеет смысл
Полное дублирование участка экономически неоправданно. Выборочное — в отдельных случаях окупается.
| Что дублировать | Когда оправдано |
|---|---|
| Запасной комплект расходников | Всегда при непрерывном производстве |
| Печатающая головка или её эквивалент | При высокой цене отказа и длительной поставке |
| Промышленный компьютер | При наличии переносимой конфигурации |
| Датчики и типовые компоненты | Практически всегда, стоимость низкая |
| Полный маркировочный узел | При очень высокой стоимости простоя и длительном восстановлении |
| Резервный канал связи | При зависимости выпуска от внешних систем |
| Резервное питание | При нестабильном электроснабжении |
Критерий принятия решения: стоимость дублирования сопоставляется с ценой одного отказа, умноженной на его вероятность за срок эксплуатации. Если резервный компонент дешевле ожидаемых потерь — он окупается.
Регламент действий при отказе
Документ, который определяет поведение персонала до того, как ситуация возникнет. Импровизация при остановленной линии приводит к решениям, создающим новые проблемы.
| Ситуация | Что должен определять регламент |
|---|---|
| Отказ устройства нанесения | Останавливать линию или продолжать выпуск немаркированной продукции с последующим решением |
| Отказ камеры контроля | Допустим ли выпуск без контроля, на какой срок, кто принимает решение |
| Отказ отбраковщика | Порядок ручного удаления, кто выполняет, как фиксируется |
| Исчерпание пула кодов | К кому обращаться, есть ли резервный запас, что делать до пополнения |
| Потеря связи | Продолжать ли выпуск, как долго, когда останавливать |
| Резкий рост брака | Порог, при котором линия останавливается, кто принимает решение |
| Обнаружение неверных кодов | Порядок остановки, изоляции выпущенной партии, уведомления |
| Продукция без маркировки на складе | Порядок хранения, идентификации, последующей обработки |
Ключевой вопрос регламента: кто принимает решение о продолжении или остановке выпуска. Оператор не должен решать это самостоятельно — ни в сторону остановки, ни в сторону продолжения. Полномочия и порядок эскалации определяются заранее.
Плановое обслуживание вместо аварийного
Большинство отказов маркировочного оборудования предсказуемы: они связаны с расходуемым ресурсом, износом или накоплением загрязнения.
| Что обслуживать | Признак приближающегося отказа |
|---|---|
| Оптика камеры | Постепенный рост доли ложного брака |
| Печатающий узел | Снижение среднего показателя качества кода |
| Механика подачи | Увеличение разброса положения кода на упаковке |
| Пневматика | Увеличение времени срабатывания отбраковщика |
| Датчики | Появление пропусков и ложных срабатываний |
| Фильтры | Наработка, снижение производительности системы |
Практический инструмент — отслеживание среднего показателя качества кодов во времени. Его постепенное снижение указывает на деградацию задолго до того, как коды начнут отбраковываться. Это позволяет выполнить обслуживание планово, а не после остановки.
Возможности системы контроля по такому мониторингу разобраны в материале о машинном зрении и верификации.
Как учитывать критичность в новом проекте
Проще заложить требования при выборе системы, чем компенсировать их отсутствие потом.
| Требование | Что снижает |
|---|---|
| Автономность при потере связи | Зависимость от внешних систем и сетевой инфраструктуры |
| Локальный пул кодов достаточного объёма | Риск остановки при недоступности источника кодов |
| Типовые компоненты где возможно | Зависимость от поставщика по запчастям |
| Документированные интерфейсы | Невозможность замены компонента сторонним |
| Самостоятельное резервное копирование | Риск невосстановимости конфигурации |
| Обучение нескольких сотрудников | Зависимость от единственного специалиста |
| Передача полной документации | Невозможность обслуживания без поставщика |
| Обязательства по срокам реакции | Неопределённость времени восстановления |
| Склад запчастей в стране | Длительность поставки при отказе |
| Срок поддержки модели | Риск прекращения обслуживания в течение эксплуатации |
Для линии с высокой стоимостью простоя эти требования влияют на экономику сильнее, чем разница в производительности между решениями. Полный перечень вопросов к поставщику приведён в материале о том, как выбрать систему маркировки.
Частые вопросы
Можно ли временно выпускать продукцию без маркировки?
Технически линия может продолжать работу, но такая продукция не может быть отгружена и требует последующего решения. Возможность и порядок последующей маркировки определяются требованиями конкретной товарной группы и должны быть выяснены заранее, а не в момент аварии. Отдельный вопрос — где хранить накапливающуюся продукцию и как её идентифицировать, чтобы она не попала в отгрузку случайно. Порядок действий в такой ситуации должен быть частью регламента.
Что делать, если отказала только камера контроля?
Решение зависит от требований и от принятого регламента. Технически нанесение продолжается, и продукция выпускается с кодами. Но без контроля неизвестно, читаются ли эти коды и соответствуют ли они заданию. Риск в том, что дефект нанесения обнаружится через часы работы, и вся выпущенная за это время продукция окажется под вопросом. Практический компромисс — переход на выборочный ручной контроль с повышенной частотой проверок и ограничением по времени работы в таком режиме.
Насколько велика вероятность длительного отказа?
Вероятность самого отказа обычно невелика, но она не является определяющей. Определяющим является время восстановления: если запасной части нет и её поставка занимает недели, единственный отказ за пять лет эксплуатации может обойтись дороже, чем регулярные мелкие неисправности. Оценивать нужно не частоту, а произведение вероятности на цену, и делать это отдельно по каждому критичному узлу.
Стоит ли покупать полный резервный комплект оборудования?
Редко оправдано экономически. Более эффективный подход — резервировать выборочно: те компоненты, которые невозможно заменить аналогом и поставка которых занимает много времени. Полное дублирование имеет смысл при исключительно высокой стоимости простоя или когда одна и та же конфигурация используется на нескольких линиях — тогда резервный комплект страхует все линии сразу.
Как убедить руководство выделить бюджет на снижение рисков?
Расчётом цены отказа. Стоимость часа простоя, умноженная на реалистичное время восстановления по каждому критичному узлу, обычно даёт цифры, несопоставимые со стоимостью аварийного запаса или сервисного договора. Дополнительный аргумент — часть мер вообще не требует затрат: спецификация компонентов, резервные копии конфигурации, регламенты и журнал отказов. С них разумно начинать, поскольку они дают основание для последующих решений о бюджете.
Выводы
Маркировочный участок отвечает признакам критического узла: он не имеет ручной альтернативы в промышленных объёмах, блокирует отгрузку при отказе, обычно не дублируется и часто зависит от внешнего сервиса и специализированных компонентов.
Оценка риска строится на трёх величинах: стоимость часа простоя, реалистичное время восстановления по каждому узлу и вероятность отказа. Их произведение даёт основание для приоритетов при формировании запаса, выборе сервисных условий и планировании модернизации.
Наиболее дорогой класс проблем — отложенные последствия: расхождение данных, коды на пределе читаемости, ошибки агрегации. Они не проявляются на линии и обнаруживаются с задержкой, когда объём затронутой продукции уже значителен. Защита от них — не резервирование оборудования, а регулярная сверка и контроль качества нанесения.
Часть мер по снижению риска не требует затрат: спецификация компонентов, резервные копии конфигурации, документация, регламенты для нештатных ситуаций и журнал отказов. Они выполняются силами предприятия и дают основание для последующих решений о бюджете.
Укажите параметры производства: производительность линии и режим работы, состав маркировочного участка, наличие сервисного договора и запаса запчастей, характер имеющихся проблем. Подготовим оценку критичных узлов, времени восстановления и приоритетных мер по снижению риска.
