Когда этикетирование становится узким местом высокоскоростной линии

Самоклеящаяся этикетка остаётся одним из самых универсальных способов нанесения Data Matrix. Она работает практически на любой поверхности, несёт переменную информацию вместе с графикой, не требует подбора чернил под материал упаковки и позволяет разместить код там, где прямая печать невозможна.

Проблема начинается не с технологии, а с производительности. По мере роста скорости линии стоимость самой этикетки перестаёт быть основной статьёй затрат. Предприятие начинает платить за остановки на замену рулонов, обслуживание аппликатора, отходы подложки, повторную маркировку и ограничение максимальной скорости всей линии.

Главный вопрос статьи: сколько на самом деле стоит одна этикетка, если учесть не только её закупочную цену, но и остановки линии, труд операторов, отходы и потерянную производительность.

Когда этикетка — правильное решение

Начать нужно с обратного тезиса, иначе весь дальнейший разбор превращается в рекламу другой технологии. Этикетирование объективно выигрывает в целом ряде сценариев, и переводить такие линии на прямое нанесение экономически бессмысленно.

• Код нужно нанести вместе с графикой и текстом. Этикетка несёт логотип, состав, штрихкод EAN, срок годности и Data Matrix одним элементом. Прямая печать решает только задачу переменного кода.
• Поверхность непригодна для прямого нанесения. Сильно текстурированная, пористая, загрязнённая или покрытая слоем, который нельзя маркировать лазером без повреждения.
• Производительность линии умеренная. При невысоких скоростях цикл аппликатора укладывается в такт с большим запасом, а расходники не создают существенной нагрузки на себестоимость.
• Много SKU при небольших партиях. Смена макета этикетки часто быстрее и дешевле, чем перенастройка прямого нанесения под другой материал.
• Требуется возможность перемаркировки. Этикетку можно нанести повторно поверх бракованной, прямую печать — нет.
• Код должен читаться после нанесения на упаковку, которая ещё не сформирована. Отдельные схемы производства делают этикетку единственным доступным вариантом.

Дальше речь пойдёт не о недостатках технологии как таковой, а о границе, за которой конкретное производство перестаёт получать от неё выгоду.

Такт линии и цикл аппликатора

Первое ограничение — механическое. Аппликатор выполняет физический цикл: подача этикетки, отделение от подложки, перенос к продукту, прижим, возврат в исходное положение. Этот цикл имеет минимальную длительность, определяемую конструкцией.

Такт линии рассчитывается элементарно:

Такт, мс на единицу = 3 600 000 / производительность, ед./ч

Важно! Такт линии и окно нанесения — разные величины. Такт показывает, сколько времени приходится на одну единицу. Окно нанесения — сколько времени продукт физически находится в зоне, где аппликатор может с ним работать. Окно всегда короче такта, и именно оно определяет реальное ограничение.

Когда такт приближается к паспортному циклу аппликатора, исчезает запас на вариацию. Продукт, пришедший с отклонением в несколько миллиметров, оборудование уже не успевает отработать корректно. Появляется не постоянный отказ, а нестабильный результат: девяносто девять единиц из ста промаркированы правильно, а сотая — со смещением.

Замена рулонов: скрытая арифметика

Второе ограничение — расходное. Рулон этикеток конечен, и на высокой скорости он заканчивается значительно быстрее, чем кажется при планировании.

Интервал замены рулона, мин = (Количество этикеток в рулоне / Производительность, ед./ч) × 60

Подставьте параметры своей линии. Даже при ёмкости рулона в несколько тысяч этикеток на производительности выше двадцати тысяч единиц в час замена превращается из редкой операции в регулярную процедуру, повторяющуюся несколько раз за смену.

Дальше начинается расчёт потерь. Каждая замена — это не только время самой операции. Это остановка или снижение скорости участка, заправка материала, проверка первых нанесений, при неудачной заправке — повторная настройка. Автоматическая склейка снимает часть проблемы, но добавляет собственное обслуживание и не устраняет саму необходимость подготовки нового рулона.

На линии умеренной производительности эта величина остаётся в пределах статистической погрешности. На высокоскоростной она начинает конкурировать со стоимостью самих расходных материалов, а иногда и превышать её.

Позиционирование продукта на скорости

Аппликатор наносит этикетку в конкретную точку. Для этого продукт должен находиться в определённом положении в определённый момент времени. С ростом скорости выполнение обоих условий усложняется.

Источники отклонений на высокой скорости:

• боковое смещение продукта на конвейере;
• вращение цилиндрической тары;
• вибрация конструкции;
• изменение шага между единицами при неравномерной подаче;
• колебание высоты продукта в пределах допуска упаковки;
• подскок лёгкой упаковки на стыках конвейера.

Результат отклонения — этикетка нанесена со смещением, под углом, с наездом на ребро или сгиб упаковки. Data Matrix при этом физически присутствует, но геометрия кода нарушена. Камера технического зрения такую единицу отбракует, и формально система отработает правильно. Но упаковка уже потрачена, продукт внутри — тоже.

Здесь возникает эффект, который на производстве замечают не сразу: процент брака растёт нелинейно. При увеличении скорости на десять процентов доля некорректных нанесений может вырасти существенно сильнее, потому что сокращается запас на компенсацию каждого отдельного отклонения.

Влага, конденсат и холодная упаковка

Клеевой слой требует чистой и сухой поверхности. Это ограничение, которое невозможно обойти настройкой оборудования — оно относится к физике адгезии.

Важно! Наиболее опасный сценарий — не отказ на линии, а отложенный отказ. Этикетка нанесена, камера её прочитала, продукт ушёл на склад. Через несколько часов или суток при изменении температуры адгезия ослабевает, и код отделяется от упаковки уже за пределами предприятия. Обнаруживается это на приёмке в торговой сети.

Отходы и повторная маркировка

Подложка этикеточного полотна — технологический отход, который образуется в объёме, пропорциональном выпуску. Его нужно наматывать, снимать, накапливать и утилизировать. На больших объёмах это отдельная логистическая операция с собственной стоимостью.

К этому добавляется брак самого нанесения. Каждая отбракованная единица — это потерянная этикетка, потерянная упаковка, а часто и потерянный продукт, если вскрыть упаковку и переупаковать содержимое технологически невозможно.

Отдельная статья — перемаркировка. На части производств бракованные единицы не выбрасывают, а маркируют повторно вручную. Это решение выглядит экономным, но создаёт собственные затраты: ручной труд, отдельный участок, замедление потока и риск ошибки при работе с кодами вручную.

Переналадка между SKU

Каждая смена ассортиментной позиции при этикетировании требует физической операции. Нужно снять текущий рулон, установить новый, заправить полотно, проверить макет, выполнить пробное нанесение и убедиться, что код читается.

Когда предприятие выпускает несколько позиций в смену, суммарное время переналадок становится заметной величиной. Причём растёт оно не за счёт самой маркировки, а за счёт того, что маркировочный участок добавляет ещё один узел, который нужно переналаживать одновременно со всей остальной линией.

Прямое нанесение в этом сценарии требует смены рецепта в программном обеспечении, но не смены физического расходного материала. Разница в затратах времени становится ощутимой при частых переходах между SKU.

Место на упаковке

Этикетка занимает площадь. На крупной упаковке это не проблема. На небольшой потребительской таре площадь становится ресурсом, за который конкурируют дизайн, обязательная информация, штрихкод и Data Matrix.

Дополнительное ограничение — куда физически может дотянуться аппликатор. Требуется свободный доступ к поверхности нанесения, место для установки самого узла и пространство для механики прижима. На плотно скомпонованной линии этого места может просто не быть, и тогда точку маркировки приходится выбирать не там, где она оптимальна, а там, где помещается оборудование.

Что происходит при росте скорости линии

Это самый распространённый сценарий, при котором работающее решение внезапно перестаёт работать.

Предприятие внедрило маркировку на линии определённой производительности. Система прошла приёмку, отработала период стабилизации и несколько лет функционировала без замечаний. Затем производство модернизировали: заменили фасовочный автомат, оптимизировали узкие места, увеличили скорость.

Основная линия теперь способна выпускать больше. Маркировочный участок — нет. И возникает ситуация, при которой капитальные вложения в модернизацию линии не дают отдачи, потому что производительность ограничена узлом, который в проект модернизации не входил.

Как это выглядит в цифрах: линия физически способна выдавать 35 000 единиц в час, но маркировочный участок стабильно работает на 26 000. Предприятие эксплуатирует линию на 26 000, недополучая примерно четверть потенциального выпуска. При двухсменной работе это тысячи единиц продукции в сутки, которые оборудование могло произвести, но не произвело.

Стоимость одной годной маркированной единицы

Сравнивать технологии по цене расходного материала — методологическая ошибка. Правильная единица измерения — полная стоимость одной годной промаркированной единицы продукции.

Стоимость годной маркированной единицы = (Расходные материалы + Обслуживание и запасные части + Труд операторов + Потери от остановок + Стоимость брака + Утилизация отходов) / Количество годных промаркированных единиц

Последняя строка отсутствует в большинстве коммерческих предложений, но именно она чаще всего оказывается самой дорогой. Разница в стоимости расходных материалов между технологиями измеряется в копейках на единицу. Разница в доступной производительности линии измеряется в процентах годового выпуска.

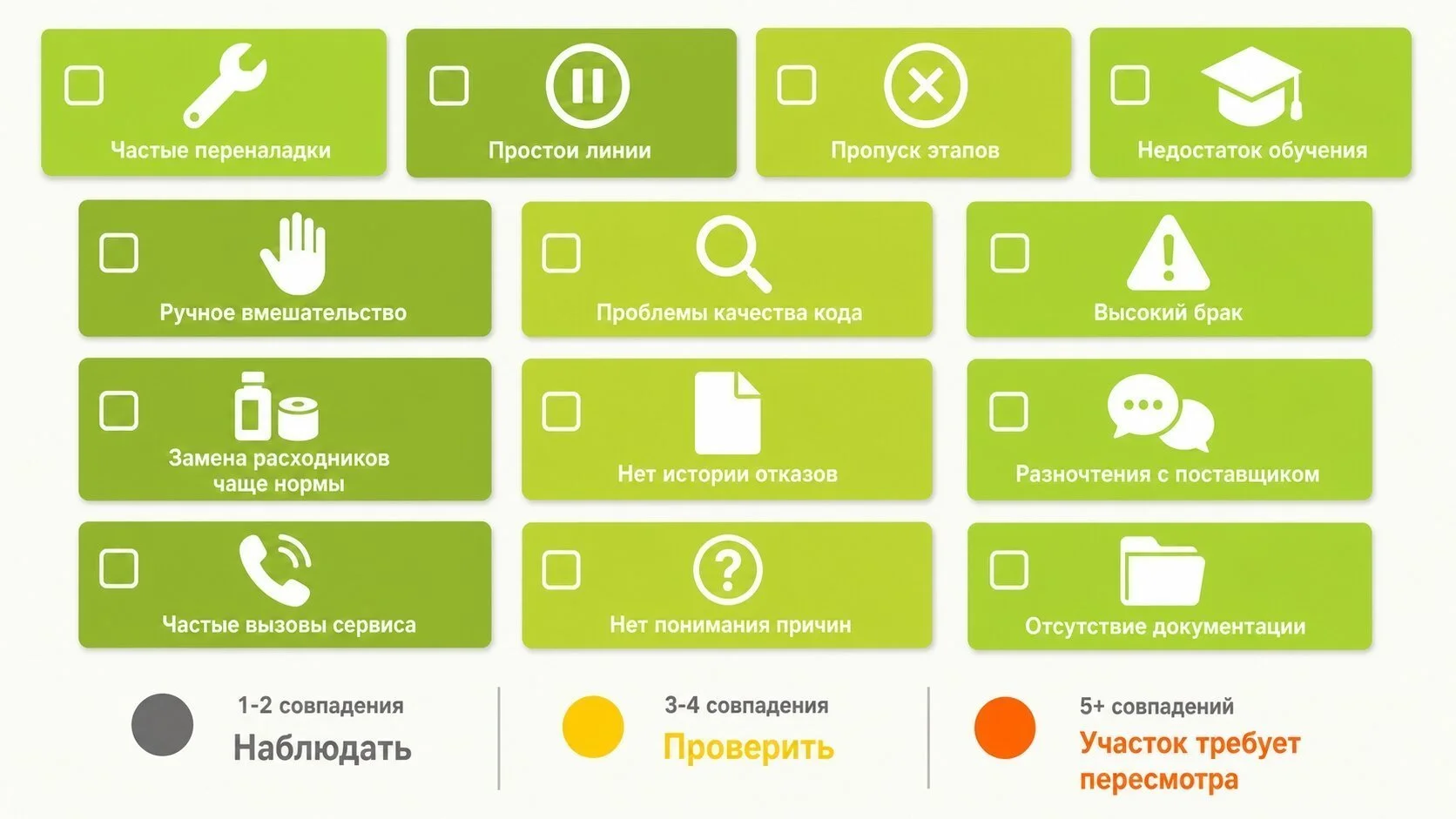

Тринадцать признаков, что этикетка исчерпала себя на вашей линии

Ни один отдельный признак не является достаточным основанием для смены технологии. Но если совпадает пять и более — участок требует пересмотра.

• Фактическая скорость линии ограничена возможностями маркировочного участка, а не основным оборудованием.
• Замена рулонов происходит несколько раз за смену и требует остановки или снижения скорости.
• Оператор регулярно вмешивается в работу аппликатора вне регламентного обслуживания.
• Доля отбракованных по маркировке единиц выросла после увеличения скорости линии.
• Часть этикеток наносится со смещением или под углом.
• Возникают случаи отслоения этикеток после отгрузки.
• Стоимость расходных материалов стала заметной строкой в себестоимости.
• Объём подложки требует отдельной логистики утилизации.
• Переналадка маркировочного участка занимает сопоставимое время с переналадкой основной линии.
• На упаковке не хватает места для этикетки нужного размера.
• Запланировано увеличение производительности линии.
• Есть проблемы с получением запасных частей или расходных материалов нужной спецификации.
• Маркировочный участок стал причиной микроостановок, которых не было при запуске.

Когда менять этикетку не нужно

Обратная проверка не менее важна. Переход на прямое нанесение — это капитальный проект с собственным сроком окупаемости. Если экономических оснований нет, он не окупится.

Как проверить это на своей линии

Расчёт по паспортным характеристикам оборудования даёт приблизительный результат. Реальную картину показывает измерение.

Шаг 1. Зафиксируйте фактическую скорость. Не проектную и не паспортную, а ту, на которой участок работает стабильно в течение полной смены без вмешательства оператора.

Шаг 2. Посчитайте остановки. В течение недели фиксируйте каждую остановку маркировочного участка: причину, длительность, время выхода на режим после перезапуска. Замены рулонов, заминания, настройки, ручные вмешательства — всё.

Шаг 3. Соберите статистику брака. Отдельно по причинам: смещение, перекос, отсутствие этикетки, нечитаемый код, отслоение. Разные причины указывают на разные проблемы.

Шаг 4. Сложите все затраты участка за месяц. Расходные материалы, запасные части, обслуживание, оценка трудозатрат, стоимость брака, утилизация подложки.

Шаг 5. Разделите на количество годных промаркированных единиц. Полученная цифра — реальная стоимость маркировки одной единицы продукции на вашем производстве. Именно её нужно сравнивать с альтернативами, а не цену этикетки.

Шаг 6. Оцените упущенную производительность. Разница между тем, что может выдать основная линия, и тем, что пропускает маркировочный участок, умноженная на маржу единицы продукции и время работы.

Практический совет: снимите короткое видео работы участка на рабочей скорости — общий план линии, зону подачи продукта, момент нанесения этикетки и участок после нанесения. Замедленный просмотр показывает то, что не видно глазом: подскок упаковки, отклонение положения, момент касания аппликатора. Это самый быстрый способ понять, где именно теряется стабильность.

Частые вопросы

Выводы

Этикетирование не является устаревшей или проблемной технологией. Оно перестаёт быть рациональным для конкретного производства при определённом сочетании производительности, объёма выпуска, условий среды и планов по развитию линии.

Признак, по которому это определяется, простой: маркировочный участок ограничивает производительность основной линии. Как только это происходит, разговор переходит из плоскости стоимости расходных материалов в плоскость упущенного выпуска, а там цифры принципиально другого порядка.

Проверить это можно самостоятельно — измерением фактической скорости, учётом остановок, сбором статистики брака и расчётом полной стоимости годной маркированной единицы. Если после такого расчёта разница оказывается несущественной, менять технологию не нужно. Если существенной — вопрос переходит в область подбора конкретного решения под материал упаковки, скорость линии и доступное место.
