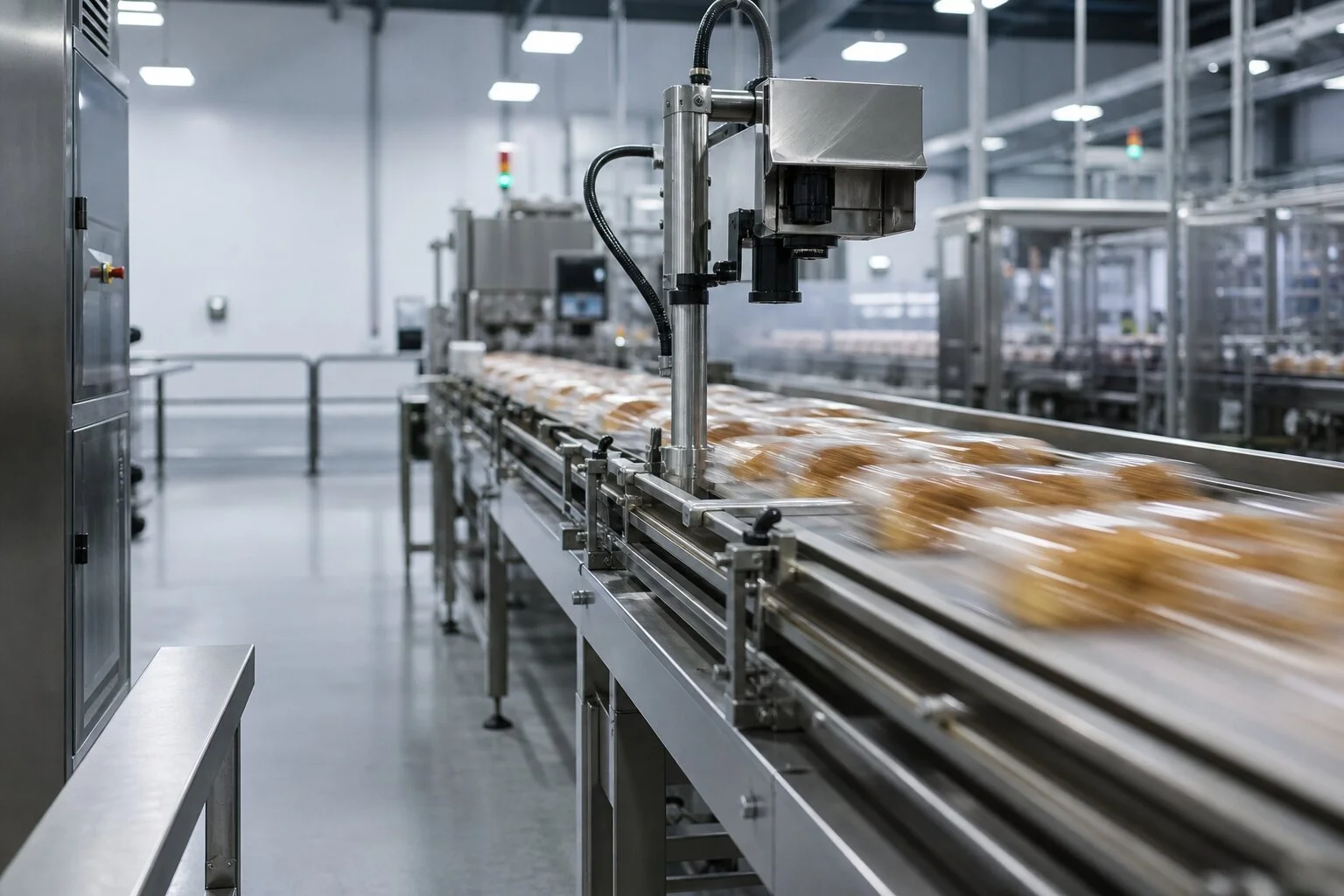

Высокоскоростная маркировка без снижения производительности линии

Производственная линия рассчитана на 40 000 единиц в час. После внедрения системы маркировки она стабильно выпускает 32 000. Требования регулятора формально выполнены, оборудование работает, коды наносятся и читаются. Экономически проект провален: предприятие безвозвратно потеряло пятую часть производственной мощности, за которую заплатило при покупке основной линии.

Такой результат почти никогда не связан с недостаточным быстродействием одного устройства. Он возникает из-за того, что маркировочный участок проектировался как набор компонентов, а не как система, которая должна уложиться в такт основной линии.

Основной принцип: маркировочная система подстраивается под производительность основной линии, а не линия под маркировку. Если это условие не заложено в проект на старте, потом оно не достигается настройкой.

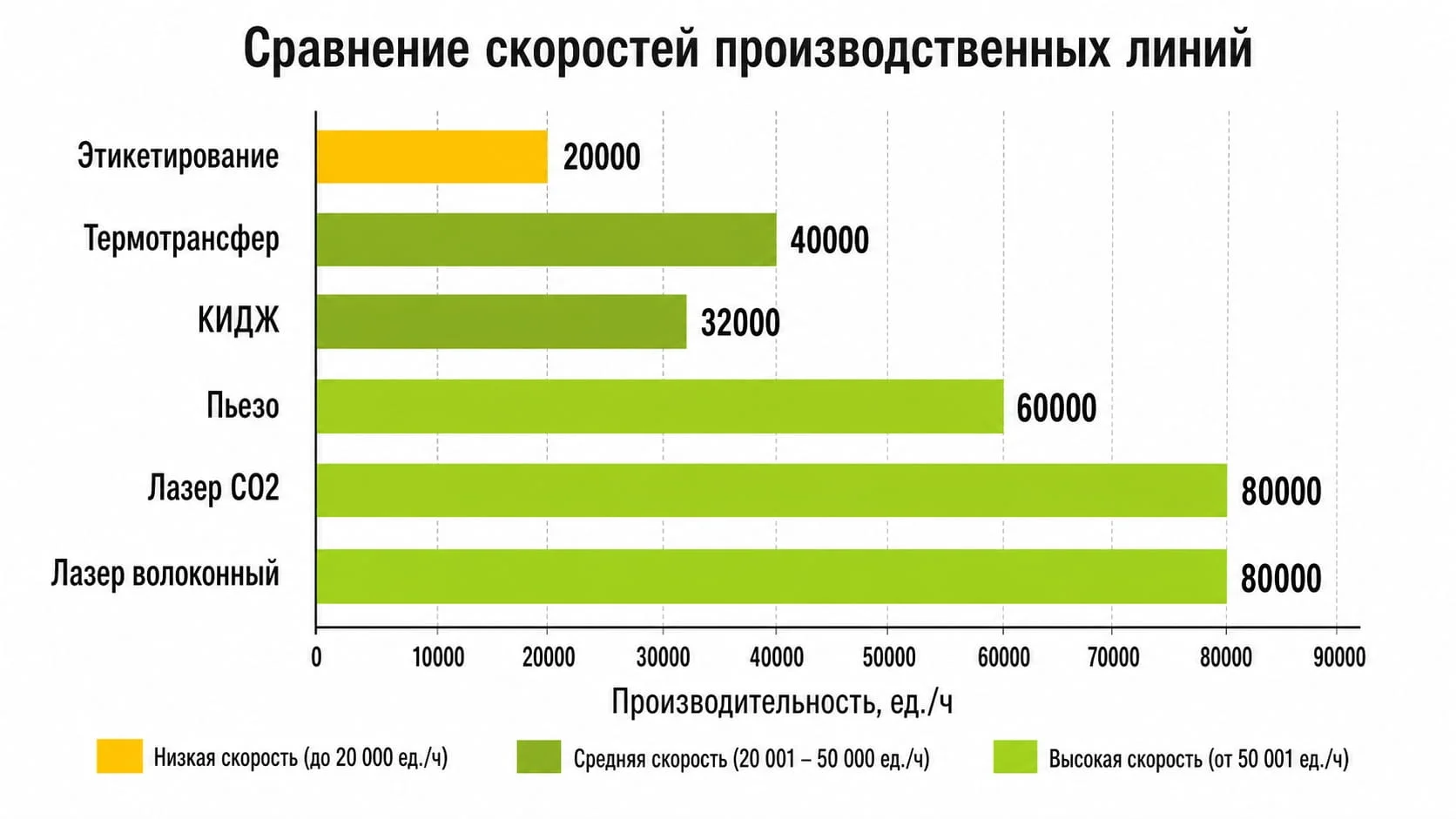

Что считать высокой скоростью

Универсального порога не существует. Одна и та же производительность может быть комфортной для одной задачи и предельной для другой. Тысяча упаковок в минуту при нанесении на плоскую поверхность стабильно движущейся коробки — рядовая задача. Та же скорость при нанесении на вращающуюся бутылку с конденсатом — совершенно другая инженерная ситуация.

Практически высокой скоростью имеет смысл считать ту, при которой исчезает запас времени на компенсацию отклонений. Пока запас есть, продукт, пришедший с небольшим смещением или задержкой, всё равно обрабатывается корректно. Когда запас исчерпан, каждое отклонение превращается в дефект.

Именно поэтому оценивать нужно не абсолютную величину производительности, а соотношение доступного времени и времени, необходимого системе на выполнение всех операций.

Расчёт такта линии

Такт — время, приходящееся на одну единицу продукции. Рассчитывается элементарно.

Такт, мс на единицу = 3 600 000 / производительность, ед./ч

Цифры выглядят абстрактно, пока не соотнести их с реальными процессами. Сорок пять миллисекунд — это меньше, чем время моргания человеческого глаза. За этот промежуток система должна выбрать код, передать его на устройство нанесения, дождаться прохождения продукта, нанести код, дождаться готовности поверхности, сфотографировать, декодировать изображение, принять решение и запомнить положение единицы для возможной отбраковки.

Такт и окно нанесения — не одно и то же

Это различие пропускают чаще всего, и именно оно приводит к ошибкам в расчётах на стадии проектирования.

Такт показывает, сколько времени в среднем приходится на одну единицу. Окно нанесения — сколько времени продукт физически находится в зоне, где устройство может с ним работать.

Окно всегда короче такта. Между единицами есть промежуток, продукт входит в зону и выходит из неё, а нанесение возможно только на определённом участке траектории.

Окно нанесения, мс = (длина зоны нанесения, мм / скорость движения, мм/с) × 1000

Пример логики: если зона, в пределах которой возможно корректное нанесение, составляет 50 мм, а продукт движется со скоростью 1500 мм/с, окно составит около 33 мс. При этом такт линии может быть 72 мс. Расчёт, выполненный по такту, покажет двукратный запас, которого в действительности нет.

Важно! Все компоненты системы нужно проверять по окну, а не по такту. Устройство нанесения, камера, механизм отбраковки работают не в среднем ритме линии, а в пределах того времени, пока конкретная единица находится в их зоне действия.

Бюджет времени по операциям

Правильный метод проектирования — расписать все операции и убедиться, что их суммарная длительность укладывается в доступное время. Ниже — состав бюджета. Конкретные значения зависят от применённых решений и должны быть получены измерением, а не взяты из паспортов.

Часть операций выполняется параллельно: пока камера снимает одну единицу, устройство нанесения работает со следующей. Но параллельность возможна не везде. Операции, относящиеся к одной единице продукции, выстраиваются в цепочку, и суммарная длина этой цепочки определяет физическую задержку между входом продукта в маркировочную зону и выходом из неё.

Отсюда следует практическое требование к компоновке: расстояния между узлами должны соответствовать временам операций. Камера, установленная слишком близко к устройству нанесения, будет снимать код, который ещё не готов к съёмке. Отбраковщик, установленный слишком близко к камере, не успеет сработать по результатам её решения.

Шаг продукта и стабильность подачи

Расчёт такта предполагает, что продукт идёт равномерно. На реальной линии это условие выполняется не всегда.

Источники неравномерности: групповая подача от упаковочной машины, накопление и разбор очереди на стыках конвейеров, проскальзывание на разгоне, разная скорость участков, работа делителей потока.

Практическое последствие: мгновенная скорость может существенно превышать среднюю. Линия, работающая на 40 000 единиц в час, в отдельные моменты может подавать продукт с интенсивностью, соответствующей 55 000. Система, рассчитанная на среднюю производительность, в такие моменты начинает пропускать единицы или наносить коды со смещением.

Правильный подход — измерять не среднюю производительность, а минимальный фактический интервал между единицами на протяжении длительного наблюдения. Этот минимум и определяет требования к быстродействию системы.

Триггер и синхронизация с движением

Устройство нанесения должно сработать в момент, когда нужная точка продукта находится напротив него. Для этого нужны две вещи: сигнал о появлении продукта и информация о скорости его движения.

Датчик присутствия фиксирует момент, когда продукт достиг определённой точки. Требования к нему на высокой скорости: малое время срабатывания, стабильность при вариациях продукта, устойчивость к загрязнению и конденсату, отсутствие ложных срабатываний на бликах и отражениях.

Энкодер даёт информацию о фактическом перемещении конвейера. Это принципиально важно, если скорость линии не постоянна. Система, работающая по времени, а не по перемещению, при изменении скорости начинает промахиваться: код наносится не в ту точку, а отбраковщик срабатывает не по той единице.

Важно! Отслеживание по времени работает только на линии со стабильной скоростью. При разгонах, торможениях и переходных режимах требуется привязка к фактическому перемещению. На линии, которая часто меняет скорость, отсутствие энкодера — источник плавающих дефектов, которые крайне трудно диагностировать.

Время нанесения кода

Длительность нанесения зависит от технологии и от параметров кода, и на высокой скорости это ограничение проявляется по-разному.

При струйных технологиях код формируется по мере движения продукта относительно печатающей головки. Время нанесения определяется длиной кода и скоростью движения. Ограничение возникает со стороны частоты формирования капель: при слишком высокой скорости расстояние между каплями увеличивается, и модули кода перестают быть сплошными.

При лазерном нанесении код формируется прорисовкой траектории. Время зависит от количества модулей, размера кода и скорости отклонения луча. Здесь ограничение — суммарная длина траектории, которую нужно прорисовать за доступное окно.

При этикетировании ограничение механическое: цикл аппликатора включает подачу, отделение, перенос, прижим и возврат. Этот цикл имеет минимальную длительность, определяемую конструкцией.

Общее следствие: размер кода напрямую влияет на достижимую скорость. Уменьшение кода сокращает время нанесения, но одновременно уменьшает размер модуля, что усложняет последующее считывание. Это одна из основных развилок при проектировании высокоскоростного участка.

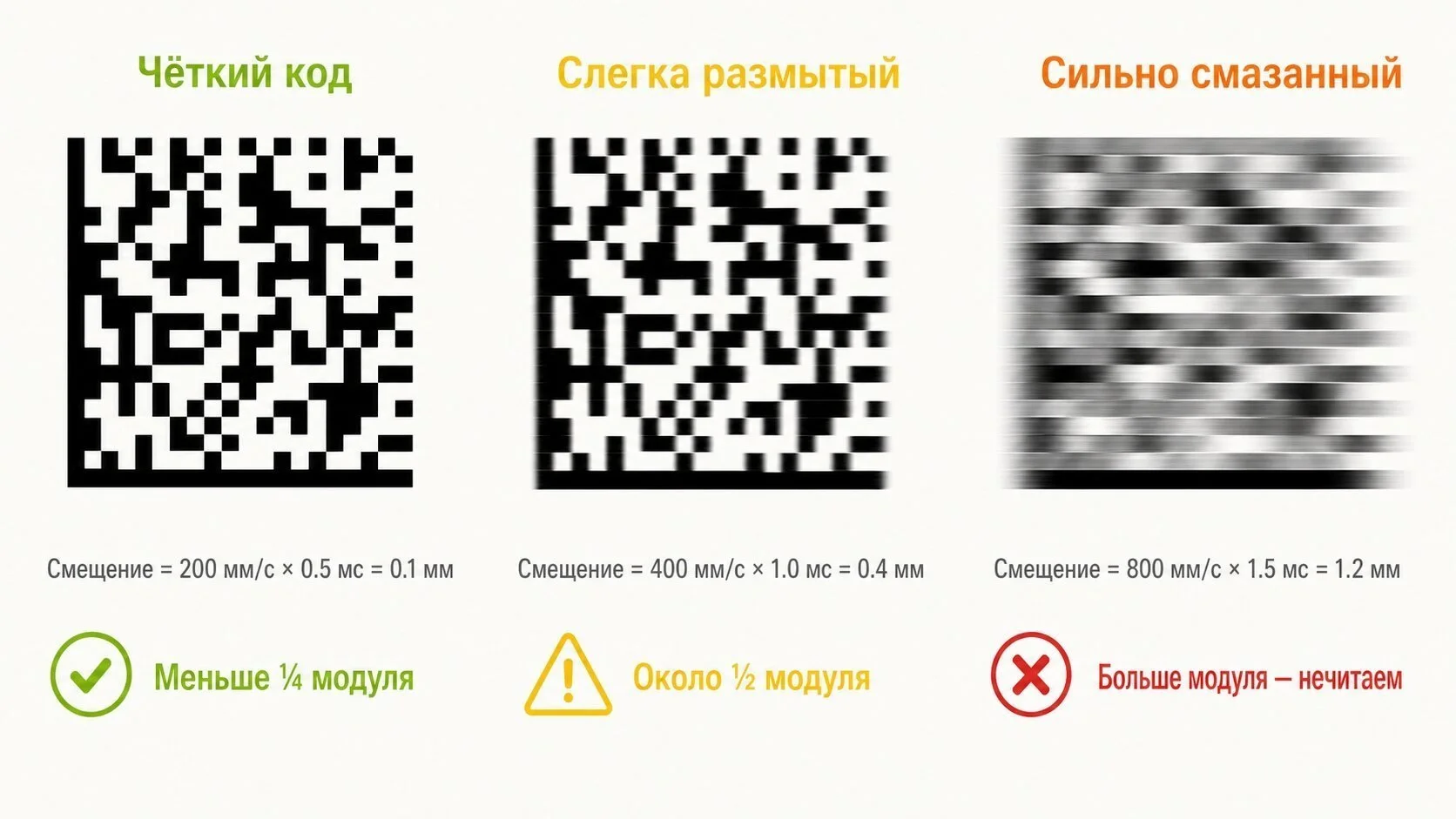

Экспозиция камеры и смещение изображения

Камера фиксирует изображение за конечное время. Продукт в течение этого времени движется. Величина смещения рассчитывается напрямую.

Смещение, мм = скорость поверхности, мм/с × время экспозиции, с

При скорости 1500 мм/с и экспозиции 100 микросекунд смещение составит 0,15 мм. Если размер модуля кода составляет 0,3 мм, изображение смещается на половину модуля — код становится размытым и может не декодироваться.

Отсюда правило: допустимое время экспозиции определяется размером модуля и скоростью движения, а не возможностями камеры. Сокращение экспозиции требует компенсации освещённостью — иначе изображение будет тёмным и потеряет контраст.

Отдельная задача — стабильность положения продукта относительно камеры. Колебание расстояния выводит код из зоны резкости, и изображение становится нечётким независимо от экспозиции. На высокой скорости легкая упаковка подскакивает на стыках конвейера, а цилиндрическая тара может проворачиваться.

Задержка обработки и принятия решения

Между съёмкой изображения и решением о годности проходит время. Оно складывается из передачи изображения, декодирования, сверки результата с производственным заданием и проверки на повторное использование кода.

Это время нельзя игнорировать при компоновке. Продукт продолжает двигаться, и к моменту принятия решения он уже переместился на определённое расстояние. Отбраковщик должен быть установлен дальше этой точки — иначе решение поступит, когда единица его уже миновала.

Величина задержки зависит от разрешения изображения, типа интерфейса передачи, алгоритма декодирования и доступных вычислительных ресурсов. При проектировании её нужно измерять на реальных изображениях, а не принимать по паспортным данным: время декодирования плохо читаемого кода может в разы превышать время декодирования качественного.

Важно! Худший случай важнее среднего. Если система в среднем обрабатывает изображение быстро, но на сложных кодах задерживается, то при накоплении таких случаев возникает очередь необработанных решений. На высокой скорости это приводит либо к пропуску контроля, либо к остановке линии.

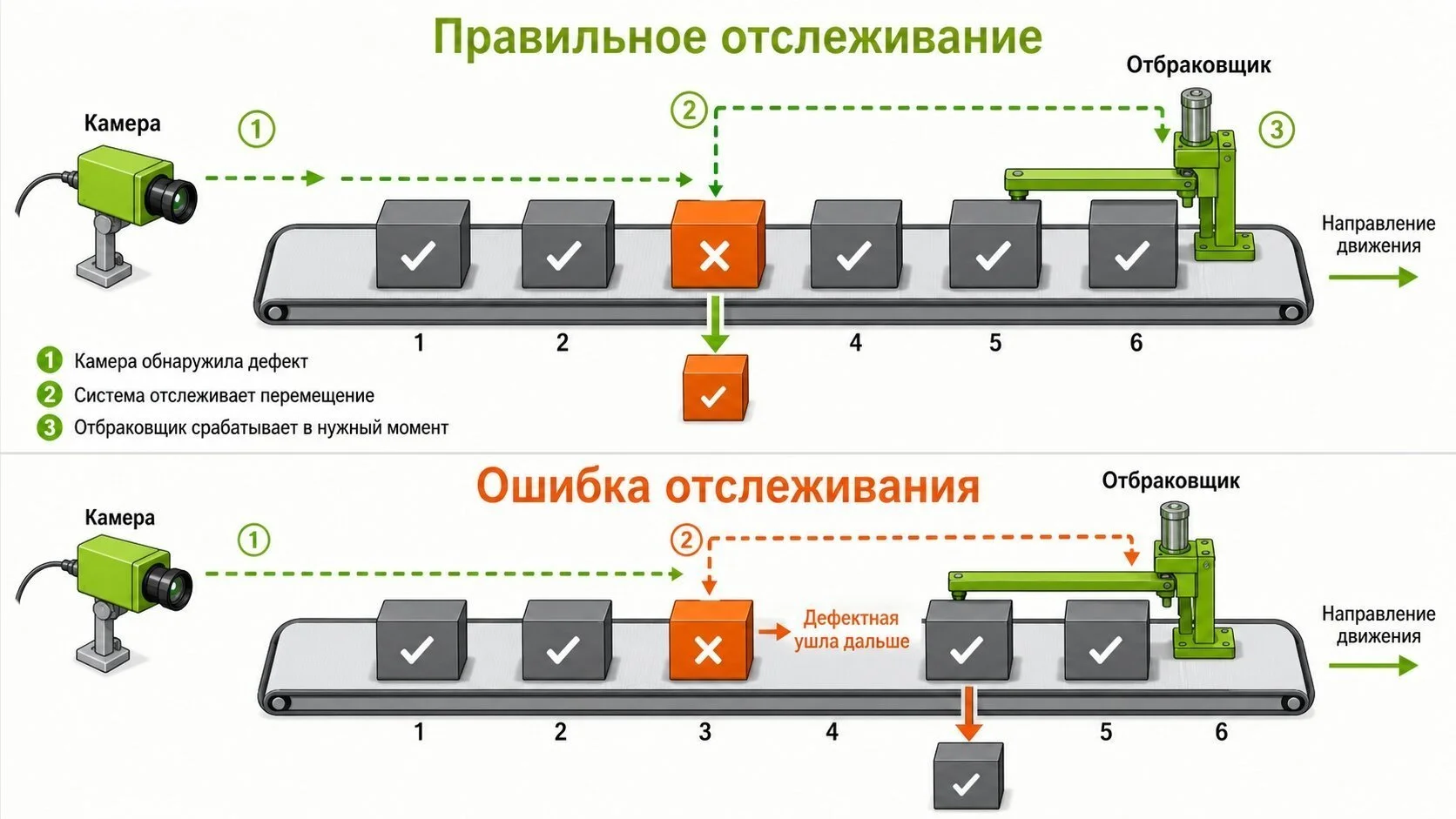

Отслеживание продукта до точки отбраковки

Камера приняла решение по конкретной единице. Эта единица продолжает движение. Между камерой и отбраковщиком на конвейере находится несколько других единиц. Система должна удалить именно ту, по которой было принято отрицательное решение.

Задача решается через привязку к перемещению конвейера. Система запоминает положение единицы в момент съёмки и отслеживает, когда это положение совпадёт с точкой отбраковки.

Источники ошибок отслеживания:

• проскальзывание продукта относительно конвейера;
• изменение скорости при отсутствии энкодера;
• переход между конвейерами с разной скоростью;
• накопление продукта на участке между камерой и отбраковщиком;
• потеря или задвоение отсчёта при сбое датчика.

Последствие ошибки отслеживания — удаление годной единицы при сохранении бракованной. Формально система отработала: одна единица отбракована. Фактически брак ушёл дальше по линии, а годный продукт потерян. Обнаруживается такая ситуация не сразу, поскольку счётчики отбраковки показывают нормальные значения.

Механизм отбраковки на высокой скорости

Механизм должен успеть сработать в пределах времени, пока единица находится в зоне его действия, и вернуться в исходное положение до подхода следующей.

Требования на высокой скорости: малое время срабатывания, точное позиционирование воздействия, надёжное удаление единицы без задевания соседних, устойчивость к многократным циклам.

Отдельная задача — подтверждение фактического удаления. Команда на отбраковку не гарантирует, что единица физически покинула поток. Возможны сбои механизма, застревание продукта, недостаточное усилие. Без датчика подтверждения система считает единицу удалённой, тогда как она продолжает движение вместе с годной продукцией.

Практическое следствие: учёт отбракованных единиц по количеству команд, а не по подтверждённым удалениям, приводит к расхождению данных с фактическим состоянием производства. Разница накапливается и обнаруживается при инвентаризации или сверке.

Локальный пул кодов

На производительности 50 000 единиц в час система должна выдавать код каждые 72 миллисекунды. Запрашивать каждый код у внешней системы в момент нанесения технически нерационально: сетевая задержка, время обработки запроса и вероятность его потери делают такую схему ненадёжной.

Рабочая архитектура — заблаговременное получение кодов под производственное задание и хранение их локально на уровне линии. Устройство нанесения получает код из локального хранилища, а обмен с внешними системами происходит по мере необходимости, а не поштучно.

Вопросы, которые требуется решить при проектировании:

• какой объём пула достаточен для непрерывной работы смены;
• при каком остатке инициируется пополнение;
• что происходит при исчерпании пула;
• как исключается повторная выдача одного кода;
• как обрабатываются коды отбракованных единиц;
• что происходит с неиспользованным остатком при завершении задания.

Последний пункт часто оказывается источником накапливающихся расхождений. Коды получены под задание, но задание завершено раньше — остаток нужно вернуть, аннулировать или сохранить для следующего запуска в соответствии с принятыми правилами.

Поведение при потере связи

Сеть, сервер или внешние сервисы могут стать недоступны в любой момент, в том числе посреди смены. Архитектура должна заранее определять, что происходит в этом случае.

Вопросы, ответы на которые нужно получить до запуска, а не после первого инцидента:

Отдельно проверяется поведение при перезапуске оборудования. Система должна корректно определить, какие коды были фактически нанесены до отключения, и не выдать их повторно.

Буферизация продукта

Накопитель между основной линией и маркировочным участком позволяет части кратковременных сбоев не приводить к остановке всего производства. Пока накопитель не заполнен, основная линия продолжает работать даже при кратковременной остановке маркировки.

Ёмкость накопителя определяет, какую длительность сбоя система выдерживает без остановки линии. Расчёт простой: ёмкость в единицах, делённая на производительность, даёт время автономности.

Ограничения: накопитель требует места, добавляет механику, которая сама может стать источником отказов, и не решает проблему длительных остановок. Он снижает влияние микроостановок, но не заменяет надёжность самого маркировочного участка.

Как найти узкое место

Если фактическая производительность ниже расчётной, нужно определить, какая именно операция ограничивает систему. Последовательность действий.

Шаг 1. Зафиксируйте фактическую максимальную скорость, при которой участок работает стабильно в течение полной смены без вмешательства оператора и без роста доли брака.

Шаг 2. Постепенно повышайте скорость и определите, какой параметр деградирует первым: появляются пропуски нанесения, растёт доля нечитаемых кодов, начинаются ошибки отбраковки, возникают микроостановки.

Шаг 3. Соотнесите характер деградации с операцией. Пропуски нанесения указывают на устройство нанесения или передачу кода. Рост нечитаемых кодов — на качество нанесения или условия съёмки. Ошибки отбраковки — на отслеживание или механизм удаления.

Шаг 4. Измерьте длительность подозреваемой операции напрямую, а не по паспортным данным.

Шаг 5. Проверьте гипотезу изменением одного параметра. Если предположение верно, изменение сдвинет границу деградации.

Важно! Замена компонента без определения узкого места чаще всего не даёт результата. Более быстрая камера не поможет, если ограничение находится в готовности поверхности к съёмке. Более производительное устройство нанесения не поможет, если проблема в стабильности подачи продукта.

Микроостановки: потери, которых не видно

Остановка на несколько секунд не воспринимается как авария. Оператор устранил заминание, перезапустил узел, работа продолжилась. В журнале такое событие часто не фиксируется вообще.

При этом суммарный эффект может быть значительным. Несколько десятков коротких остановок за смену складываются в заметное время, а каждая остановка дополнительно требует выхода на режим — первые единицы после перезапуска нередко отбраковываются.

Для оценки нужен автоматический учёт. Ручная фиксация коротких событий не работает: оператор не станет записывать остановку на пятнадцать секунд, а именно такие события составляют основную массу потерь.

Практический подход: система должна логировать все остановки с указанием причины и длительности, независимо от их продолжительности. Анализ такого журнала за неделю обычно показывает картину, существенно отличающуюся от представлений персонала о работе участка.

Нагрузочное испытание перед приёмкой

Демонстрация работы системы на нескольких десятках единиц ничего не подтверждает. Приёмка высокоскоростного участка требует испытания, воспроизводящего реальные условия эксплуатации.

Критерии приёмки должны быть зафиксированы численно до начала испытаний: достигнутая скорость, доля некорректных нанесений, доля ложных отбраковок, доля пропущенного брака, время переналадки. Формулировка «система работает стабильно» критерием не является.

Частые вопросы

Выводы

Высокоскоростная маркировка — задача синхронизации, а не задача подбора быстрого оборудования. Система состоит из последовательности операций, каждая из которых занимает время, и все они должны уложиться в окно, определяемое скоростью движения продукта.

Практическая последовательность проектирования: измерить фактический минимальный интервал между единицами, рассчитать окно нанесения, расписать бюджет времени по операциям, определить требуемые расстояния между узлами, заложить архитектуру работы с кодами и поведение при отказах, зафиксировать численные критерии приёмки и провести нагрузочное испытание в условиях, воспроизводящих реальную эксплуатацию.

Ошибка, приводящая к потере производительности, почти всегда допускается на стадии проектирования, а не эксплуатации. Система, спроектированная под среднюю производительность вместо пиковой, под такт вместо окна нанесения, под нормальный сценарий вместо отказов, будет работать — но медленнее, чем способна основная линия.
