Представление о внедрении маркировки как об установке принтера возникает потому, что нанесение кода — единственная видимая часть процесса. Всё остальное происходит в данных и не имеет физического воплощения на линии.
В действительности маркировка — это два параллельных процесса. По конвейеру движется физическая продукция. Одновременно в информационной системе движется цифровое состояние связанных с ней кодов. Задача внедрения не в том, чтобы наносить код, а в том, чтобы эти два потока не расходились.
Практический критерий готовности: система работает корректно, если для каждой физически выпущенной единицы в данных существует ровно одна соответствующая запись с правильным статусом. Расхождение в любую сторону означает проблему, даже если линия при этом выпускает продукцию.
- Два параллельных потока
- Полная цепочка операций
- Что меняется в номенклатуре
- Производственное задание
- Что меняется физически на линии
- Жизненный цикл одного кода
- Где потоки расходятся
- Переналадка становится сложнее
- Что меняется для персонала
- Что меняется для служб предприятия
- Интеграция с учётными системами
- Регулярная сверка
- Этапы проекта внедрения
- Что недооценивают чаще всего
- Частые вопросы
- Выводы
Два параллельных потока
Модель, которая объясняет большинство проблем внедрения.
| Физический поток | Цифровой поток |
|---|---|
| Запускается производственная смена | Создаётся производственное задание с указанием позиции и количества |
| — | Получаются коды под задание, загружаются на линию |
| Из упаковочной машины выходит единица продукции | Из локального хранилища выбирается очередной код |
| Единица проходит зону нанесения | Код передаётся на устройство нанесения, помечается использованным |
| На упаковке появляется изображение кода | — |
| Единица проходит перед камерой | Считанный код проверяется и сверяется с заданием |
| Годная единица движется дальше | Код получает статус нанесённого |
| Дефектная единица удаляется | Код обрабатывается по принятому порядку |
| Единицы укладываются в короб | Формируется цифровой состав короба |
| Короба формируют паллету | Создаётся следующий уровень вложенности |
| Паллета отгружается | Передаются сведения о вводе продукции в оборот |
Обратите внимание: не все строки имеют соответствие в обеих колонках. Получение кодов происходит без физического действия. Появление изображения на упаковке не порождает отдельного события в данных. Именно в этих несимметричных местах чаще всего возникают расхождения.
Полная цепочка операций
Одиннадцать этапов, каждый из которых требует настройки и может стать источником проблем.
| Этап | Что происходит | Что нужно настроить |
|---|---|---|
| 1. Описание номенклатуры | Товар получает идентификаторы, необходимые для формирования кода | Соответствие внутренней номенклатуры и данных для маркировки |
| 2. Получение кодов | Коды запрашиваются под конкретную позицию и количество | Порядок заказа, связь с производственным планом |
| 3. Производственное задание | Определяется, что и в каком количестве производится | Источник задания, связь с рецептом линии |
| 4. Загрузка на линию | Коды и рецепт передаются на уровень управления линией | Объём пула, порог пополнения |
| 5. Подача продукта | Единица поступает в зону нанесения в нужном положении | Механика подачи, датчики, стабилизация |
| 6. Нанесение | Код формируется на поверхности упаковки | Параметры нанесения под материал и скорость |
| 7. Контроль | Код считывается и проверяется | Экспозиция, освещение, критерии оценки |
| 8. Отбраковка | Дефектная единица удаляется из потока | Отслеживание, механизм, подтверждение удаления |
| 9. Фиксация результата | Событие записывается, код получает статус | Порядок обработки статусов, журналирование |
| 10. Агрегация | Единицы связываются с коробом и паллетой | Способ формирования, контроль состава |
| 11. Передача сведений | Данные уходят в учётную и внешние системы | Формат обмена, периодичность, обработка сбоев |
Установка оборудования покрывает этапы 5–8. Остальные семь — это настройка данных, программного обеспечения и процедур. Именно они обычно недооцениваются при планировании.
Что меняется в номенклатуре
Первое, с чего начинается проект, и место, где ошибки обходятся дороже всего: неверно описанная позиция даёт корректно нанесённые коды, относящиеся не к той продукции.
Что требуется привести в соответствие:
- Внутренний код позиции. Как продукция обозначается в учётной системе предприятия.
- Идентификатор товара для маркировки. Используется при формировании кода.
- Классификационные коды. Определяют принадлежность продукции к регулируемой категории.
- Рецепт линии. Параметры нанесения, настройки контроля, точка нанесения для этой позиции.
- Схема упаковки. Количество единиц в коробе, коробов в паллете.
- Макет нанесения. Расположение кода, наличие сопутствующих данных.
Важно! Соответствие должно быть однозначным в обе стороны: по внутреннему коду позиции определяется всё остальное, и наоборот. Ситуация, когда две разные позиции имеют один идентификатор товара или одна позиция имеет два разных рецепта, приводит к ошибкам, которые обнаруживаются уже после выпуска партии.
Практическая проверка
Составьте таблицу: одна строка на каждую товарную позицию, столбцы — все перечисленные идентификаторы и параметры. Пустые ячейки и повторяющиеся значения там, где их быть не должно, — источники будущих проблем. Эта таблица потребуется и при проектировании системы, и при её настройке.
Производственное задание
Связующее звено между планированием производства и работой линии. Определяет, что производится сейчас, и через это — какие коды и какой рецепт применяются.
| Вопрос | Что нужно определить |
|---|---|
| Откуда берётся задание | Из учётной системы автоматически или создаётся вручную на линии |
| Кто его создаёт | Планирование, мастер смены, оператор |
| Что оно содержит | Позиция, количество, партия, дата, дополнительные параметры |
| Как связано с кодами | Коды получаются под конкретное задание или из общего пула |
| Как связано с рецептом | Рецепт применяется автоматически по позиции или выбирается оператором |
| Что происходит при изменении | Увеличение или сокращение количества в процессе выполнения |
| Как завершается | По достижении количества, по решению оператора, по времени |
| Что с остатком кодов | Порядок обработки неиспользованных кодов при завершении |
Наиболее важный вопрос — автоматическое применение рецепта по позиции задания. Если оператор выбирает рецепт отдельно от задания, возникает возможность несоответствия: задание на одну позицию, рецепт от другой.
Защита от этого — сверка кода с заданием на этапе контроля. Механизм разобран в материале о машинном зрении и верификации.

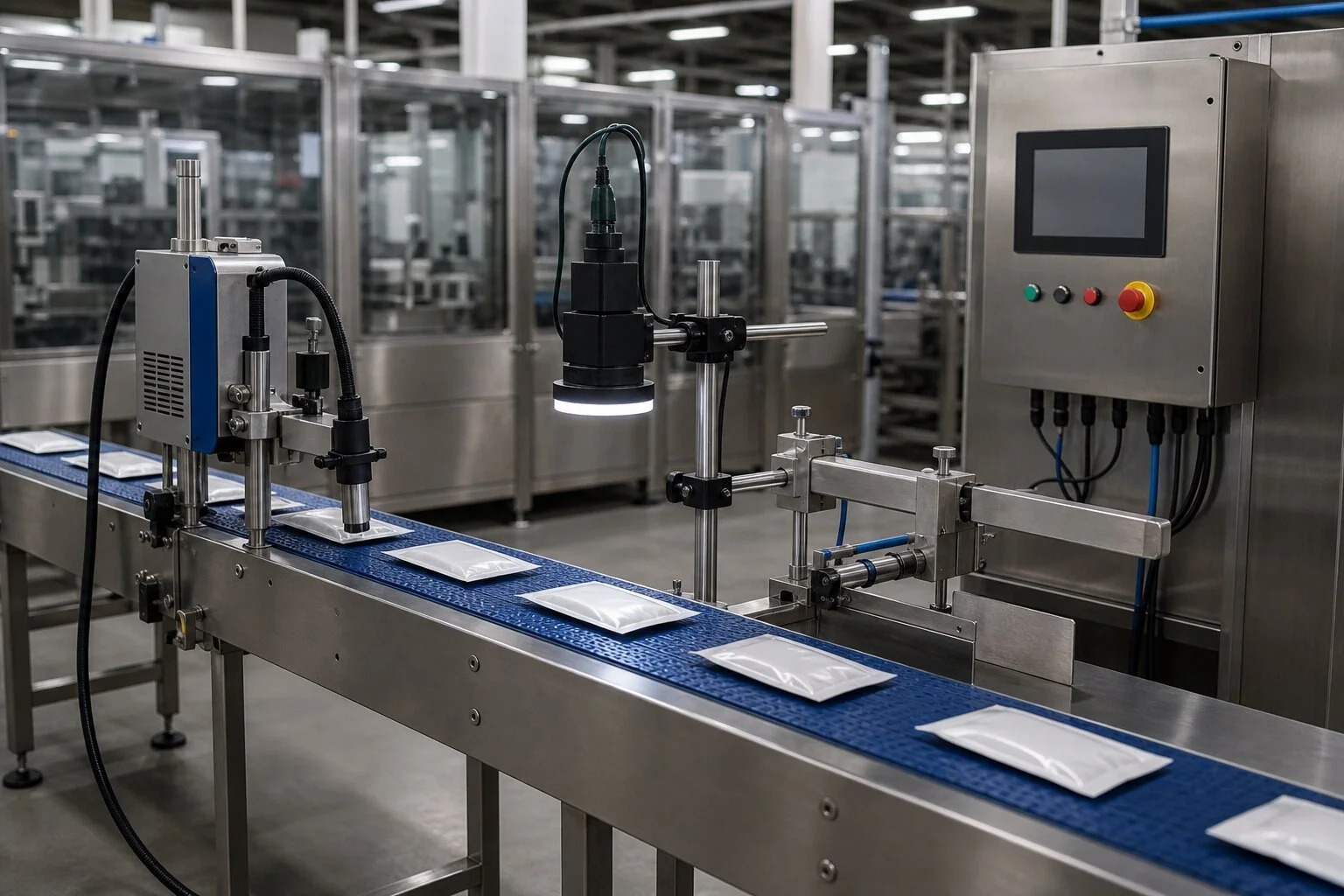

Что меняется физически на линии
Видимая часть проекта. Обычно оценивается корректно, но с недооценкой сопутствующих работ.
| Что добавляется | Что требуется дополнительно |
|---|---|
| Устройство нанесения | Крепление, подводка питания, подключение к управлению, при струйных технологиях — подача чернил |
| Датчик присутствия | Установка на расчётном расстоянии, настройка чувствительности |
| Энкодер | Механическое сопряжение с конвейером, подключение |
| Камера контроля | Крепление с юстировкой, освещение, защита от загрязнения |
| Механизм отбраковки | Подводка воздуха, накопитель брака, датчик подтверждения |
| Управляющая аппаратура | Шкаф, питание, сетевое подключение, место для размещения |
| Стабилизация продукта | Направляющие, прижимы, доработка участка конвейера |
| Ограждения | При лазерном нанесении — защитное ограждение и блокировки |
| Вытяжка | При лазерном нанесении — система удаления продуктов абляции |
Перекомпоновка участка
Расстояния между узлами определяются не удобством монтажа, а временем операций: продукт должен успеть пройти нанесение, закрепление, съёмку и обработку до точки отбраковки. Часто это требует удлинения участка конвейера или перестановки соседнего оборудования.
Расчёт требуемых расстояний разобран в материале о высокоскоростной маркировке и бюджете времени.
Практическое замечание: подготовка линии — электрика, воздух, сеть, доработка конвейера, площадка под оборудование — обычно не входит в коммерческое предложение на систему маркировки. Эти работы выполняются силами предприятия или отдельным подрядчиком и должны быть учтены в бюджете и графике проекта.
Жизненный цикл одного кода
Понимание состояний, через которые проходит код, необходимо для правильной настройки системы и для разбора расхождений.
| Состояние | Что означает | Что может пойти не так |
|---|---|---|
| Получен | Код запрошен и находится в системе предприятия | Получено больше, чем нужно; остаток не обработан |
| Загружен на линию | Код в локальном пуле, доступен для выдачи | Пул смешан с кодами другого задания |
| Выдан на нанесение | Код передан устройству нанесения | Сбой между выдачей и нанесением, код потерян |
| Нанесён | Изображение сформировано на упаковке | Нанесение не состоялось, но код помечен использованным |
| Проверен | Код считан и признан корректным | Прочитан на пределе качества, дальше не читается |
| Принят | Единица прошла контроль и продолжила движение | — |
| Отбракован | Единица удалена, код требует обработки | Порядок обработки не определён, расхождение накапливается |
| Агрегирован | Код вошёл в состав короба | Состав изменён физически без корректировки данных |
| Передан | Сведения ушли в учётную и внешние системы | Передача не состоялась, событие потеряно |
Важно! Система, различающая только два состояния — «код свободен» и «код использован», — не позволяет разобрать причину расхождения. При обнаружении разницы между количеством выданных кодов и количеством выпущенной продукции невозможно определить, на каком этапе она возникла.
Где потоки расходятся
Конкретные ситуации, при которых физическое состояние перестаёт соответствовать цифровому.
| Ситуация | Физически | В данных |
|---|---|---|
| Код выдан, нанесение не состоялось | Упаковка без кода движется дальше | Код числится использованным |
| Код нанесён, событие не записано | Продукция с кодом выпущена | Код числится доступным |
| Команда на отбраковку, удаления не произошло | Дефектная единица в потоке | Код помечен как отбракованный |
| Удалена соседняя единица | Годная потеряна, дефектная прошла | Статусы обеих единиц неверны |
| Перезапуск между выдачей и фиксацией | Код на упаковке есть | Состояние неопределённое |
| Единица изъята из короба | В коробе меньше единиц | Состав содержит её код |
| Задание завершено с остатком пула | Продукция выпущена в меньшем количестве | Коды числятся полученными, но не использованными |
| Продукция промаркирована вручную | Код на упаковке есть | Событие не зафиксировано системой |
Общее свойство всех перечисленных ситуаций: на линии они не проявляются. Продукция выпускается, оборудование работает, оператор не видит проблемы. Расхождение обнаруживается при сверке — то есть с задержкой, когда объём выпущенной продукции с проблемой уже значителен.
Методика локализации причин таких расхождений разобрана в материале о проблемах промышленной маркировки.
Переналадка становится сложнее
До внедрения маркировки смена товарной позиции означала перенастройку упаковочного оборудования. После внедрения добавляется маркировочный участок, причём с двумя составляющими — физической и цифровой.
| Что переналаживается | Риск при неполной переналадке |
|---|---|
| Механика подачи | Код наносится не в ту точку упаковки |
| Положение устройства нанесения | Несоответствие точки нанесения новому формату |
| Параметры нанесения | Некорректное качество кода на новом материале |
| Расходные материалы | Чернила или этикетка не подходят новому материалу |
| Настройки камеры | Ложный брак или пропуск дефектов |
| Производственное задание | Продукция маркируется кодами прежней позиции |
| Пул кодов | Первые единицы получают коды предыдущего задания |
| Схема агрегации | Неверное количество единиц в коробе |
Обязательный контроль первых единиц
После каждой переналадки первые единицы проверяются: нанесён ли код, соответствует ли он новой позиции, читается ли, в правильном ли месте расположен.
Проверка выполняется независимо от того, что показывает система: ошибка может состоять именно в том, что система работает корректно с неверными настройками.
Практическое требование: регламент переналадки маркировочного участка должен существовать в письменном виде и включать проверку первых единиц с фиксацией результата. Устная передача порядка от смены к смене приводит к пропускам, а последствия неполной переналадки — это партия продукции с неверными кодами.
Что меняется для персонала
| Роль | Новые обязанности |
|---|---|
| Оператор линии | Выбор задания, контроль первых единиц, реакция на отбраковку, замена расходных материалов, действия при исчерпании пула |
| Наладчик | Переналадка маркировочного участка, настройка параметров нанесения и контроля, устранение типовых сбоев |
| Мастер смены | Контроль выполнения регламента, решения при нештатных ситуациях, подтверждение готовности после переналадки |
| Упаковщик | Порядок действий при формировании короба, обработка нештатных ситуаций с агрегацией |
| Кладовщик | Операции с паллетами в системе при разборе и переформировании |
| Служба качества | Контроль качества нанесения, анализ статистики отбраковки |
| Служба главного инженера | Обслуживание оборудования участка, диагностика механических проблем |
| ИТ-служба | Поддержка программной части, обмен данными, сетевая инфраструктура |
Отдельная задача — определить, кто принимает решения в нештатных ситуациях. Оператор не должен самостоятельно решать, что делать с продукцией, не прошедшей контроль, или как поступить при исчерпании пула кодов посреди смены.
Что меняется для служб предприятия
Маркировочный участок находится на стыке зон ответственности, и это создаёт организационную проблему.
| Составляющая | Традиционная зона ответственности |
|---|---|
| Механика, датчики, пневматика | Служба главного инженера |
| Программное обеспечение, сеть, обмен данными | ИТ-служба |
| Качество нанесения кода | Служба качества |
| Эксплуатация, соблюдение регламентов | Производство |
| Соответствие требованиям, отчётность | Служба качества или отдельное подразделение |
| Учёт продукции, сверка данных | Бухгалтерия, планово-экономический отдел |
| Операции на складе | Складская логистика |
Важно! При отсутствии назначенного владельца процесса каждая служба видит свой фрагмент и не видит целого. Проблема, возникшая в механике, проявляется как расхождение данных, и ни одна служба не считает её своей. Практическое решение — определить одного ответственного за участок целиком с полномочиями привлекать остальные службы.
Интеграция с учётными системами
Информация о продукции уже существует на предприятии. Задача интеграции — избежать её повторного ввода и обеспечить согласованность данных.
| Направление обмена | Что передаётся |
|---|---|
| Из учётной системы на линию | Номенклатура, производственные задания, планируемые объёмы |
| С линии в учётную систему | Фактический выпуск, отбраковка, состав агрегатов |
| Из учётной системы вовне | Сведения о вводе продукции в оборот |
| Извне в учётную систему | Полученные коды, подтверждения операций |
Что определяется при проектировании интеграции
- Источник истины. Какая система является основной по каждому виду данных.
- Направление и периодичность обмена. В реальном времени или пакетами.
- Формат данных. Структура передаваемых сообщений.
- Обработка ошибок. Что происходит при отказе передачи.
- Разрешение конфликтов. Как поступать при расхождении данных между системами.
- Ответственность. Кто сопровождает интеграцию после запуска.
Чем больше ручных операций остаётся между учётной системой и линией, тем выше риск ошибки: выбор неверной позиции, ввод неправильного количества, применение чужого рецепта. Каждая ручная операция — потенциальная точка расхождения.
Регулярная сверка
Инструмент, без которого расхождения накапливаются незаметно. Выполняется периодически и сопоставляет несколько величин.
| Что сверяется | Что показывает расхождение |
|---|---|
| Получено кодов / загружено на линию | Потери при передаче, неучтённые остатки |
| Загружено на линию / выдано на нанесение | Остаток пула, некорректная обработка при завершении задания |
| Выдано / зафиксировано нанесённых | Сбои между выдачей и фиксацией |
| Зафиксировано / прошло контроль | Отбраковка; расхождение сверх неё указывает на проблему |
| Прошло контроль / фактически выпущено | Потери после контроля, ошибки отбраковки |
| Выпущено / передано во внешние системы | Потери при передаче данных |
| Состав агрегатов / фактическое содержимое | Изменения состава без корректировки данных |
Периодичность сверки определяется допустимым объёмом накопления. При ежемесячной сверке расхождение может охватывать месячный выпуск. При еженедельной — недельный, и разобрать его проще.
Практический ориентир: в первые месяцы после запуска сверку целесообразно проводить ежедневно или посменно. Это позволяет быстро выявить систематические ошибки настройки, пока они не превратились в накопленный объём.

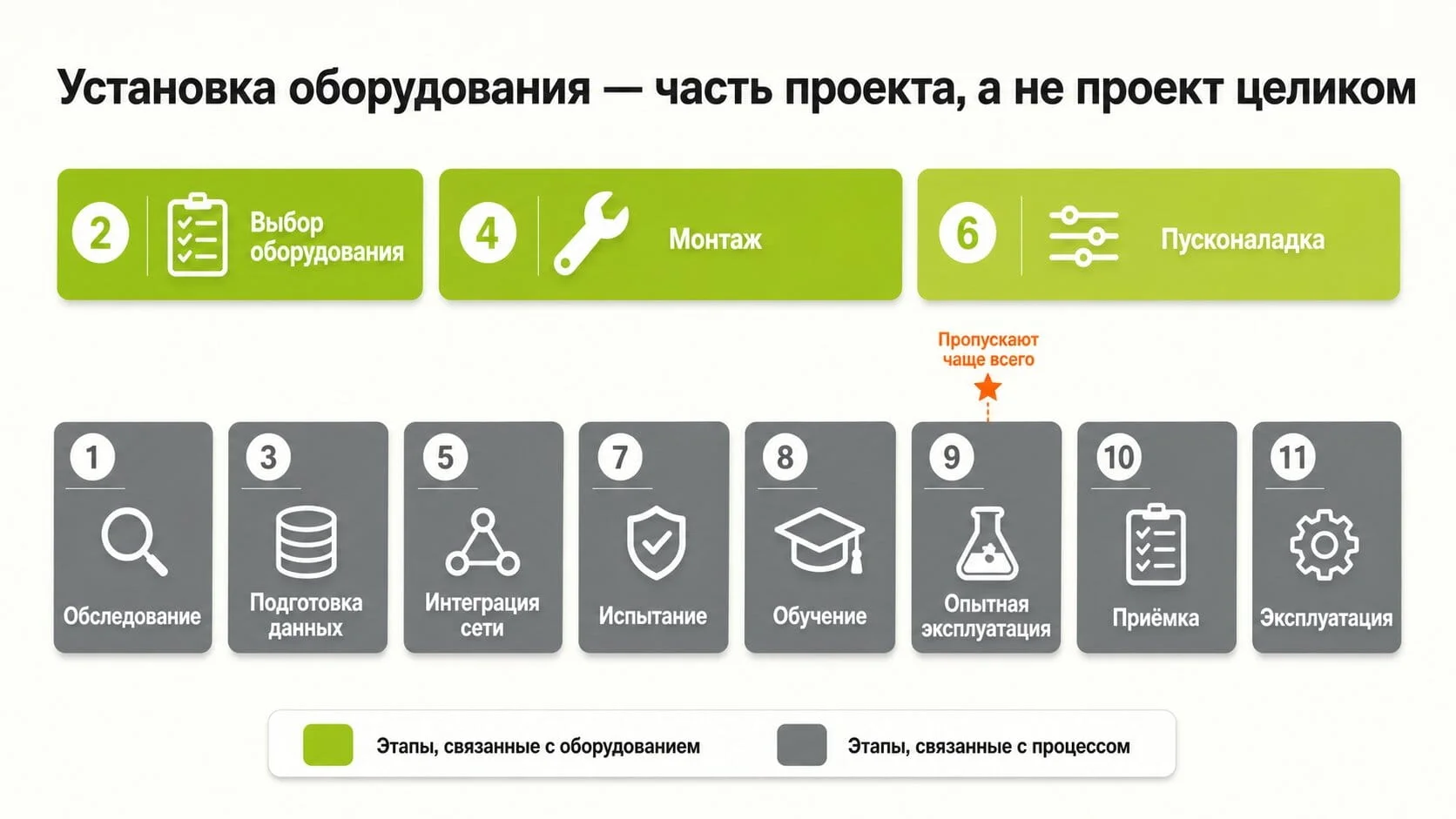

Этапы проекта внедрения
| Этап | Содержание | Результат |
|---|---|---|
| Обследование | Сбор данных о линии, продукции, упаковке, информационных системах | Исходные данные для проектирования |
| Испытание технологии | Проверка нанесения на реальной упаковке всех позиций | Подтверждённая применимость технологии |
| Проектирование | Компоновка участка, состав оборудования, архитектура ПО, схема интеграции | Технический проект с численными параметрами |
| Подготовка данных | Описание номенклатуры, формирование рецептов, настройка обмена | Готовая информационная основа |
| Подготовка линии | Электрика, воздух, сеть, доработка конвейера, площадка | Линия готова к монтажу |
| Монтаж | Установка оборудования, подключение, первичная настройка | Работоспособный участок |
| Пусконаладка | Настройка параметров под каждую позицию, отладка обмена данными | Система работает на всех позициях |
| Обучение | Подготовка операторов, наладчиков, службы качества | Персонал владеет регламентами |
| Приёмочные испытания | Проверка по численным критериям на рабочей и максимальной скорости | Подтверждённое соответствие требованиям |
| Опытная эксплуатация | Работа под усиленным контролем, ежедневная сверка | Выявлены и устранены остаточные проблемы |
| Промышленная эксплуатация | Штатная работа с регулярной сверкой | — |
Этап опытной эксплуатации пропускают чаще всего, переходя от приёмки сразу к штатной работе. При этом именно в первые недели проявляются проблемы, не выявленные испытаниями: поведение при вариациях продукции, накопление расхождений, неотработанные действия персонала в нештатных ситуациях.
Состав приёмочных испытаний и требования к численным критериям разобраны в материале о том, как выбрать систему маркировки.
Что недооценивают чаще всего
Подготовку данных
Описание номенклатуры, формирование рецептов, настройка соответствий — работа, которая не видна и не требует оборудования, но занимает время и требует участия нескольких служб. При большом ассортименте это самостоятельный проект.
Подготовку линии
Электрика, сжатый воздух, сеть, доработка конвейера, площадка под шкаф управления. Эти работы обычно не входят в предложение на оборудование и выполняются силами предприятия, но должны быть завершены до монтажа.
Стабилизацию подачи продукта
Механика, обеспечивающая стабильное положение упаковки в зоне нанесения, часто требуется дополнительно. Без неё технология работает нестабильно независимо от качества оборудования.
Процедуры для нештатных ситуаций
Что делать при исчерпании пула, при отказе камеры, при обнаружении повреждённой упаковки в коробе. Отсутствие процедур означает, что персонал будет решать эти вопросы по своему усмотрению, и данные перестанут соответствовать реальности.
Обучение
Формальный инструктаж не заменяет отработку действий в типовых и нештатных ситуациях. Персонал должен уметь не только запустить систему, но и корректно поступить, когда что-то пошло не так.
Опытную эксплуатацию
Период усиленного контроля после запуска, когда выявляются проблемы, не проявившиеся при испытаниях. Его сокращение экономит недели, но переносит обнаружение проблем на этап штатной работы.
Владельца процесса
Один ответственный за участок целиком. Без него зоны ответственности служб не покрывают всю систему, и проблемы на стыках остаются нерешёнными.
Частые вопросы
Сколько времени занимает внедрение?
Зависит от объёма подготовительных работ, а не от монтажа оборудования как такового. Монтаж и пусконаладка обычно занимают меньше времени, чем обследование, испытание технологии на всех позициях, подготовка данных и доработка линии. Реалистичный график строится от полного перечня этапов, а не от срока поставки оборудования. Сокращение обычно происходит за счёт подготовки данных и опытной эксплуатации — то есть тех этапов, пропуск которых проявляется позже.
Можно ли внедрять поэтапно?
Да, и это распространённая практика. Базовая конфигурация — нанесение и контроль — запускается первой, агрегация и расширенная интеграция добавляются позже. Условие: архитектура должна допускать расширение. Это уточняется до заключения договора, поскольку не всякое решение позволяет дооснащение без замены программной части.
Что делать, если ассортимент постоянно меняется?
Требуется отработанная процедура ввода новой позиции: описание номенклатуры, испытание нанесения на новом материале, формирование рецепта, проверка настроек контроля. При частом изменении ассортимента эта процедура должна быть регламентирована и выполняться до запуска позиции в производство, а не одновременно с ним. Отдельно стоит оценить, насколько система позволяет создавать рецепты силами предприятия без привлечения поставщика.
Кто должен вести проект со стороны предприятия?
Проект затрагивает производство, службу главного инженера, ИТ, службу качества, склад и закупки. Без назначенного руководителя требования формируются фрагментарно, а ответственность за результат размывается. Практически необходим один человек с полномочиями согласовывать решения между службами и принимать систему по итогам испытаний. Его подчинённость менее важна, чем наличие этих полномочий.
Как понять, что система внедрена успешно?
Три критерия. Первый: линия работает на прежней скорости — маркировка не ограничивает производительность. Второй: доля отбраковки стабильна и находится в согласованных пределах. Третий: регулярная сверка не выявляет необъяснённых расхождений между выданными кодами, зафиксированными нанесениями и фактическим выпуском. Выполнение всех трёх означает, что физический и цифровой потоки синхронизированы.
Выводы
Внедрение маркировки — не установка оборудования, а построение процесса, в котором физическое движение продукции и цифровое состояние кодов остаются согласованными на каждом шаге.
Из одиннадцати этапов цепочки установка оборудования покрывает четыре. Остальные семь — подготовка данных, настройка программного обеспечения, интеграция и разработка процедур. Именно они определяют, будет ли система работать корректно, и именно они чаще всего недооцениваются при планировании.
Основная особенность проблем маркировки: они не проявляются на линии. Продукция выпускается, оборудование работает, оператор не видит нарушений — а расхождение обнаруживается при сверке через дни или недели. Отсюда практическое требование к организации: регулярная сверка с первого дня работы и определённый порядок действий для каждой нештатной ситуации.
Организационная составляющая не менее важна технической. Участок находится на стыке зон ответственности нескольких служб, и без назначенного владельца процесса проблемы на стыках остаются нерешёнными.
Укажите параметры производства: тип продукции и упаковки, количество товарных позиций, производительность линии, существующие информационные системы, требования к агрегации. Подготовим предварительную схему участка с составом оборудования и перечнем подготовительных работ.
